Komatsu
/
Бульдозеры гусеничные
/
D85PX-15 S/N 1001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (ДЛЯ NANKOU)(№-)

Запчасти Komatsu D85PX-15 ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (ДЛЯ NANKOU)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

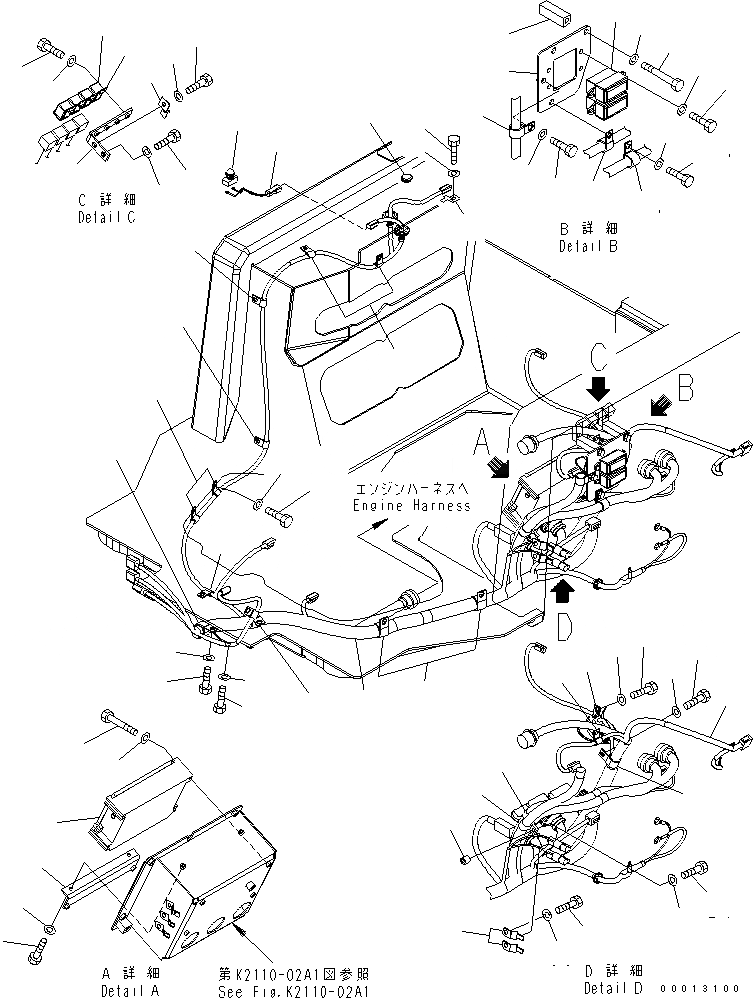

Схема запчастей Komatsu D85PX-15 - ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР) (ДЛЯ NANKOU)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
16
16
17
18
18A
18B
19
20
21
22
23
23A
24
25
26
26A
27
28
28A
29
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
45
45
45
45
46
47
48
49
50
51

№

Артикул

Название

Примечание

Количество

1

08064-10000

HORN SWITCH

SN: 1020-UP

1шт.

2

14X-06-21710

WIRING HARNESS

SN: 1020-UP

1шт.

3

7830-62-1003

CONTROLLER

SN: 1020-UP

1шт.

4

01010-80885

BOLT

SN: 1020-UP

4шт.

5

01643-30823

WASHER

SN: 1020-UP

4шт.

6

154-54-73291

BRACKET

SN: 1020-UP

1шт.

7

01010-80816

BOLT

SN: 1020-UP

2шт.

8

01643-30823

WASHER

SN: 1020-UP

2шт.

9

154-06-71750

WIRING HARNESS

SN: 1020-UP

1шт.

10

154-06-71261

BRACKET

SN: 1020-UP

1шт.

11

175-06-25180

SPACER

SN: 1020-UP

2шт.

12

01011-81005

BOLT

SN: 1020-UP

2шт.

13

01643-31032

WASHER

SN: 1020-UP

2шт.

14

01010-80820

BOLT

SN: 1020-UP

4шт.

15

01641-20812

WASHER

SN: 1020-UP

4шт.

16

04434-53412

CLIP

SN: 1020-UP

4шт.

17

01010-81020

BOLT

SN: 1020-UP

4шт.

18

01643-31032

WASHER

SN: 1020-UP

4шт.

18A

01010-81020

BOLT,(FOR EARTH)

SN: 1020-UP

1шт.

18B

01643-31032

WASHER,(FOR EARTH)

SN: 1020-UP

1шт.

19

04434-52511

CLIP

SN: 1020-UP

1шт.

20

01010-81020

BOLT

SN: 1020-UP

1шт.

21

01643-31032

WASHER

SN: 1020-UP

1шт.

22

04435-52210

CLIP

SN: 1020-UP

1шт.

23

04434-52710

CLIP

SN: 1020-UP

1шт.

23A

362-60-12210

SPACER

SN: 1020-UP

1шт.

24

01010-81030

BOLT

SN: 1020-UP

1шт.

25

01643-31032

WASHER

SN: 1020-UP

1шт.

26

04434-52310

CLIP

SN: 1020-UP

1шт.

26A

04434-52710

CLIP

SN: 1020-UP

1шт.

27

04434-52511

CLIP

SN: 1020-UP

1шт.

28

01010-81030

BOLT

SN: 1020-UP

1шт.

28A

01010-81020

BOLT

SN: 1020-UP

1шт.

29

01643-31032

WASHER

SN: 1020-UP

2шт.

30

04434-51010

CLIP

SN: 1020-UP

1шт.

31

08193-21012

CLIP

SN: 1020-UP

2шт.

32

01010-81020

BOLT

SN: 1020-UP

2шт.

33

01643-31032

WASHER

SN: 1020-UP

2шт.

34

154-06-71360

BRACKET

SN: 1020-UP

1шт.

35

01010-81020

BOLT

SN: 1020-UP

2шт.

36

01643-31032

WASHER

SN: 1020-UP

2шт.

37

287-06-16420

BRACKET

SN: 1020-UP

4шт.

38

569-06-61960

RELAY

SN: 1020-UP

4шт.

39

01010-80612

BOLT

SN: 1020-UP

4шт.

40

01643-30623

WASHER

SN: 1020-UP

4шт.

41

08053-01510

CLIP

SN: 1020-UP

1шт.

42

04434-51010

CLIP

SN: 1020-UP

1шт.

43

01010-81020

BOLT

SN: 1020-UP

1шт.

44

01643-31032

WASHER

SN: 1020-UP

1шт.

45

04434-51010

CLIP

SN: 1020-UP

7шт.

46

01010-81020

BOLT

SN: 1020-UP

7шт.

47

01643-31032

WASHER

SN: 1020-UP

7шт.

48

09415-01610

CAP

SN: 1020-UP

1шт.

49

08193-20010

CLIP

SN: 1020-UP

2шт.

50

01245-00825

SCREW

SN: 1020-UP

2шт.

51

01643-70823

WASHER

SN: 1020-UP

2шт.

Выбрано товаров: 56
