Главная
/
Справочники
/
Komatsu
/
Бульдозеры гусеничные
/
D85P-21-E S/N 3689-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9)

Запчасти Komatsu D85P-21-E СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

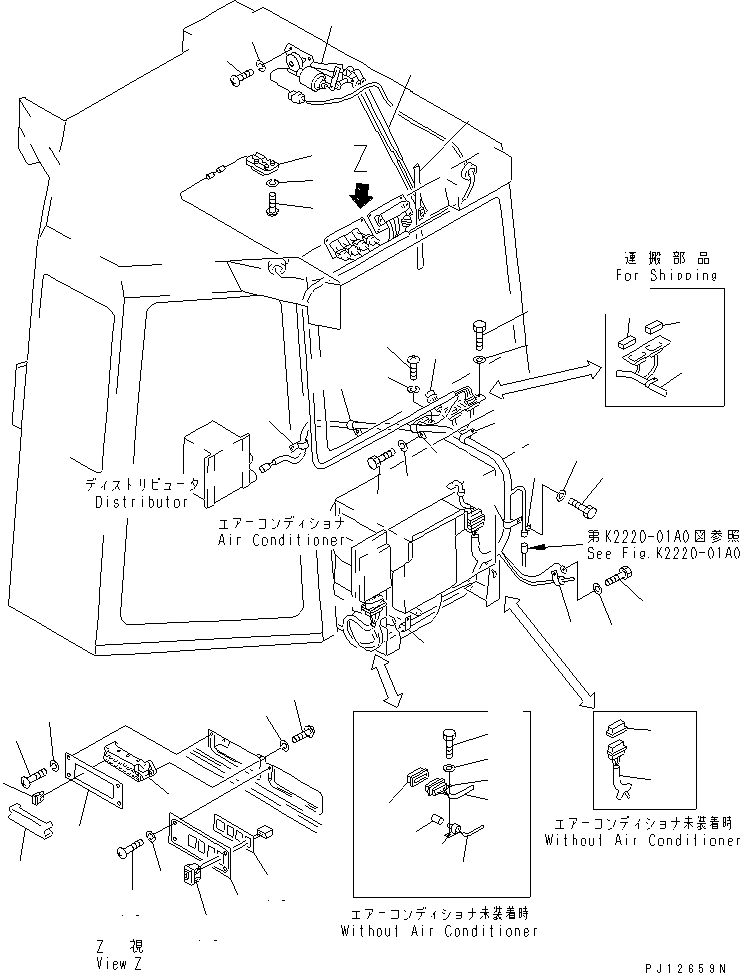

Схема запчастей Komatsu D85P-21-E - СТАЛЬНАЯ КАБИНА (ЭЛЕКТРИКА¤ ЗАДН.) (8/9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
27
28
28
28
28A
28A
28A
29
30
30A
31
32
32
32
33
33
33
34
35
36
37
38
39
39

№

Артикул

Название

Примечание

Количество

|1

154-Z11-0014

STEEL CAB ASS'Y

SN: 3689-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-09A0.

-1шт.

1

195-822-6151

LIGHTER

SN: 3689-UP

1шт.

2

195-979-7720

SCREW

SN: 3689-UP

2шт.

3

01601-20410

WASHER,SPRING

SN: 3689-UP

2шт.

4

195-Z11-2190

LAMP,ROOM

SN: 3689-UP

1шт.

|4

08116-02410

BULB¤ 10W

SN: 3689-UP

1шт.

5

195-979-7710

SCREW

SN: 3689-UP

4шт.

6

01601-20513

WASHER,SPRING

SN: 3689-UP

4шт.

7

195-Z11-2280

BODY

SN: 3689-UP

1шт.

8

195-979-7710

SCREW

SN: 3689-UP

2шт.

9

01601-20513

WASHER,SPRING

SN: 3689-UP

2шт.

10

195-Z11-2250

PLATE

SN: 3689-UP

1шт.

11

195-979-7720

SCREW

SN: 3689-UP

4шт.

12

01601-20410

WASHER,SPRING

SN: 3689-UP

4шт.

13

283-06-16190

FUSE¤ 10A

SN: 3689-UP

10шт.

14

195-Z11-2290

COVER

SN: 3689-UP

1шт.

15

195-Z11-2240

PLATE

SN: 3689-UP

1шт.

16

195-Z11-2310

SWITCH,WIPER

SN: 3689-UP

4шт.

17

195-Z11-2270

PLATE

SN: 3689-UP

1шт.

18

195-979-7720

SCREW

SN: 3689-UP

4шт.

19

01601-20410

WASHER,SPRING

SN: 3689-UP

4шт.

20

195-Z11-2420

MOTOR ASS'Y

SN: 3689-UP

1шт.

21

01220-40616

SCREW

SN: 3689-UP

4шт.

22

01602-20619

WASHER,SPRING

SN: 3689-UP

4шт.

23

195-Z11-2460

ARM,WIPER

SN: 3689-UP

1шт.

24

195-Z11-2470

BLADE,WIPER

SN: 3689-UP

1шт.

25

154-Z11-5571

WIRING HARNESS

SN: 3689-UP

1шт.

26

01010-80620

BOLT

SN: 3689-UP

2шт.

27

01643-30623

WASHER

SN: 3689-UP

2шт.

28

08036-01814

CLIP

SN: 3689-UP

3шт.

28A

08036-01014

CLIP

SN: 3689-UP

3шт.

29

08036-61214

CLIP

SN: 3689-UP

1шт.

30

195-Z11-7130

CONNECTOR

SN: 3689-UP

1шт.

30A

195-Z11-7120

CONNECTOR

SN: 3689-UP

1шт.

31

195-06-41830

CLIP

SN: 3689-UP

1шт.

32

01010-81220

BOLT

SN: 3689-UP

7шт.

33

01643-31232

WASHER

SN: 3689-UP

7шт.

34

195-Z11-5360

CLIP

SN: 3689-UP

1шт.

35

195-06-41830

CLIP

SN: 3689-UP

1шт.

36

01010-81220

BOLT

SN: 3689-UP

1шт.

37

01643-31232

WASHER

SN: 3689-UP

1шт.

38

195-Z11-2910

CONNECTOR

SN: 3689-UP

1шт.

39

195-Z11-2890

CONNECTOR

SN: 3689-UP

1шт.

Выбрано товаров: 44
