Главная
/
Справочники
/
Komatsu
/
Бульдозеры гусеничные
/
D85MS-15 S/N 1006-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/
ОСНОВН. КОНСТРУКЦИЯ, С КРЫШКАTURE BASKET И МНОГОСТОЕЧН. РЫХЛИТ.
/

ОСНОВН. КОНСТРУКЦИЯ, ПРОВОДКА (/) (№-)

Запчасти Komatsu D85MS-15 ОСНОВН. КОНСТРУКЦИЯ, ПРОВОДКА (/) (№-) ОСНОВН. КОНСТРУКЦИЯ, С КРЫШКАTURE BASKET И МНОГОСТОЕЧН. РЫХЛИТ.

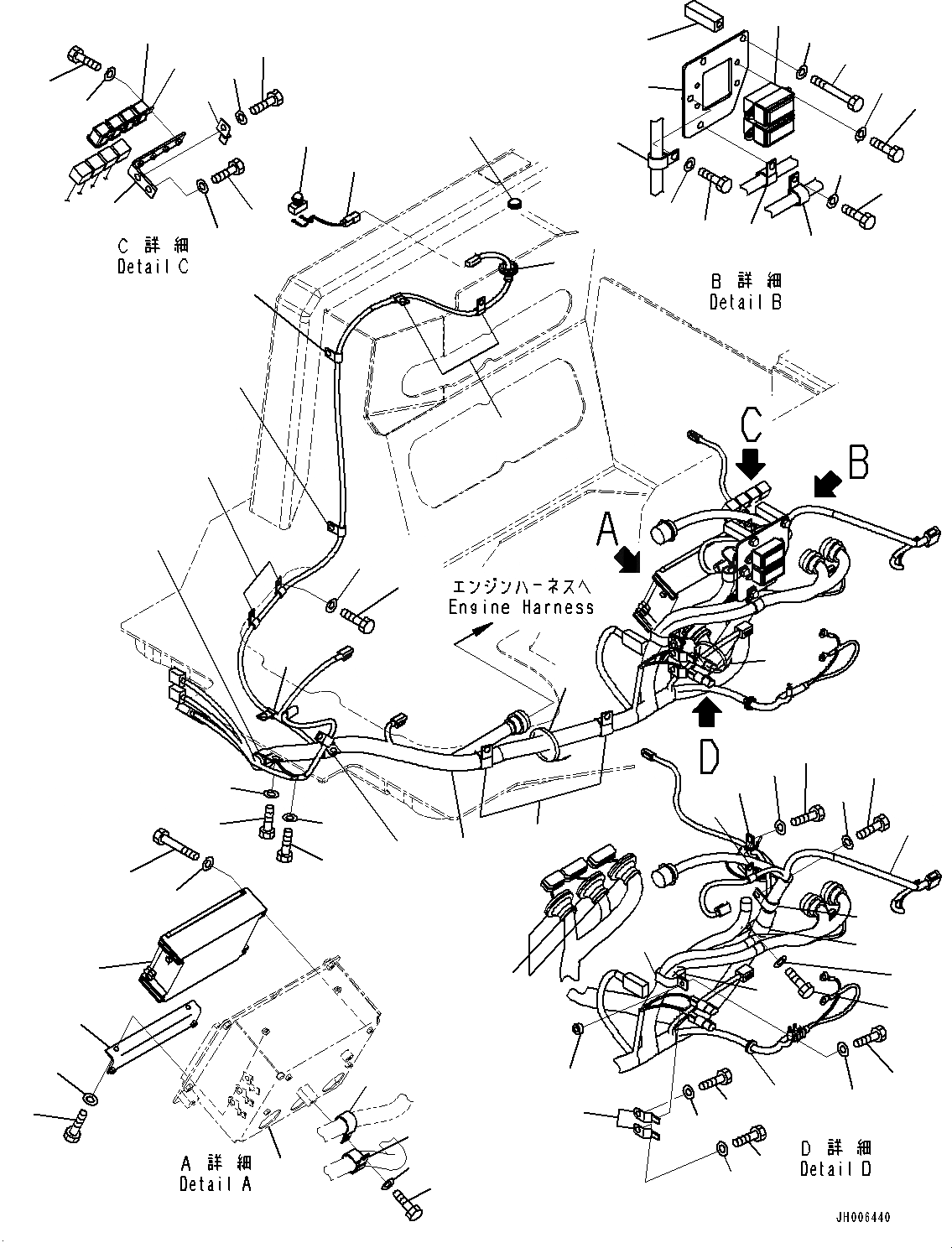

Схема запчастей Komatsu D85MS-15 - ОСНОВН. КОНСТРУКЦИЯ, ПРОВОДКА (/) (№-) ОСНОВН. КОНСТРУКЦИЯ, С КРЫШКАTURE BASKET И МНОГОСТОЕЧН. РЫХЛИТ.
3
4
5
6
7
8
20
65
61
62
64
63
9
38
37
34
32
18
17
16
15
14
13
52
51
50
48
49
47
46
45
47
46
35
36
33
23
59
22
58
57
56
21
19
2
1
9
19
19
56
56
56
10
56
60
60
26
39
53
54
55
24
12
28
29
30
40
42
41
27
21
9
25
11
31
20
19
43
44

№

Артикул

Название

Примечание

Количество

1

08064-10000

Switch, Horn

SN: 1006-UP

1шт.

2

14X-06-25250

Wiring Harness

SN: 1006-UP

1шт.

3

7830-62-4002

Controller

SN: 1006-UP

1шт.

4

01010-80885

Bolt

SN: 1006-UP

4шт.

5

01643-30823

Washer

SN: 1006-UP

4шт.

6

154-54-73291

Bracket

SN: 1006-UP

1шт.

7

01010-80816

Bolt

SN: 1006-UP

2шт.

8

01643-30823

Washer

SN: 1006-UP

2шт.

9

154-969-4550

Wiring Harness

SN: 1006-UP

1шт.

10

08037-11425

Grommet

SN: 1006-UP

1шт.

11

08037-13550

Grommet

SN: 1006-UP

3шт.

12

08037-01610

Grommet

SN: 1006-UP

1шт.

13

154-06-71261

Bracket

SN: 1006-UP

1шт.

14

175-06-25180

Spacer

SN: 1006-UP

2шт.

15

01011-81005

Bolt

SN: 1006-UP

2шт.

16

01643-31032

Washer

SN: 1006-UP

2шт.

17

01010-80820

Bolt

SN: 1006-UP

4шт.

18

01641-20812

Washer

SN: 1006-UP

4шт.

19

04434-53412

Clip

SN: 1006-UP

5шт.

20

01010-81020

Bolt

SN: 1006-UP

5шт.

21

01643-31032

Washer

SN: 1006-UP

5шт.

22

01010-81020

Bolt

SN: 1006-UP

1шт.

23

01643-31032

Washer

SN: 1006-UP

1шт.

24

04434-52511

Clip

SN: 1006-UP

1шт.

25

01010-81030

Bolt

SN: 1006-UP

1шт.

26

01643-31032

Washer

SN: 1006-UP

1шт.

27

04435-52210

Clip

SN: 1006-UP

1шт.

28

04434-52710

Clip

SN: 1006-UP

1шт.

29

01010-81030

Bolt

SN: 1006-UP

1шт.

30

01643-31032

Washer

SN: 1006-UP

1шт.

31

362-60-12210

Spacer

SN: 1006-UP

1шт.

32

04434-52210

Clip

SN: 1006-UP

1шт.

33

04434-52710

Clip

SN: 1006-UP

1шт.

34

04434-52710

Clip

SN: 1006-UP

1шт.

35

01010-81030

Bolt

SN: 1006-UP

1шт.

36

01643-31032

Washer

SN: 1006-UP

1шт.

37

01010-81030

Bolt

SN: 1006-UP

1шт.

38

01643-31032

Washer

SN: 1006-UP

1шт.

39

04434-51010

Clip

SN: 1006-UP

1шт.

40

08193-21012

Clip

SN: 1006-UP

2шт.

41

01010-81020

Bolt

SN: 1006-UP

1шт.

42

01643-31032

Washer

SN: 1006-UP

1шт.

43

01010-81045

Bolt

SN: 1006-UP

1шт.

44

01643-31032

Washer

SN: 1006-UP

1шт.

45

154-06-71360

Bracket

SN: 1006-UP

1шт.

46

01010-81020

Bolt

SN: 1006-UP

2шт.

47

01643-31032

Washer

SN: 1006-UP

2шт.

48

287-06-16420

Bracket

SN: 1006-UP

4шт.

49

569-06-61960

Relay

SN: 1006-UP

4шт.

50

01010-80612

Bolt

SN: 1006-UP

4шт.

51

01643-30623

Washer

SN: 1006-UP

4шт.

52

08053-01510

Clip

SN: 1006-UP

1шт.

53

04434-51010

Clip

SN: 1006-UP

1шт.

54

01010-81020

Bolt

SN: 1006-UP

1шт.

55

01643-31032

Washer

SN: 1006-UP

1шт.

56

04434-51010

Clip

SN: 1006-UP

7шт.

57

01010-81020

Bolt

SN: 1006-UP

7шт.

58

01643-31032

Washer

SN: 1006-UP

7шт.

59

09415-01610

Cap

SN: 1006-UP

1шт.

60

08034-20536

Band

SN: 1006-UP

2шт.

61

04434-53412

Clip

SN: 1006-UP

1шт.

62

208-06-19170

Clip

SN: 1006-UP

1шт.

63

01010-81020

Bolt

SN: 1006-UP

1шт.

64

01643-31032

Washer

SN: 1006-UP

1шт.

65

154-54-73283

Case

SN: UP

-1шт.

Выбрано товаров: 65
