Запчасти Komatsu D85MS-15 ОСНОВН. КОНСТРУКЦИЯ, ПРОВОДКА (/) (№-) ОСНОВН. КОНСТРУКЦИЯ

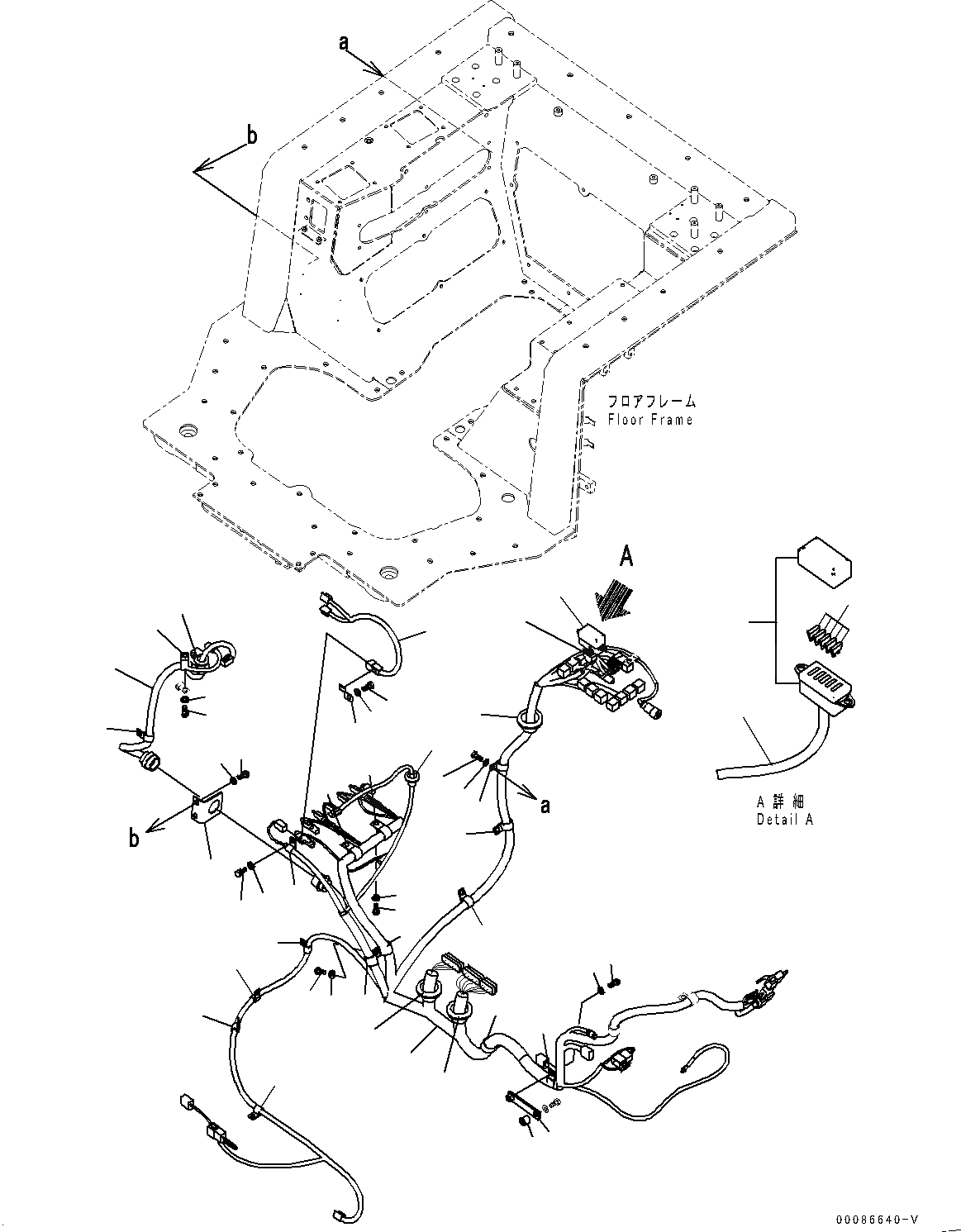

Схема запчастей Komatsu D85MS-15 - ОСНОВН. КОНСТРУКЦИЯ, ПРОВОДКА (/) (№-) ОСНОВН. КОНСТРУКЦИЯ
30
31
7
33
34
35
13
14
17
17
24
24
24
25
15
37
20
20
20
20
9
11
10
8
12
16
18
19
26
38
39
29
32
2
2
4
5
2
3
4
1
1
21
22
23
36
28
27
6

№

Артикул

Название

Примечание

Количество

1

154-969-4113

Wiring Harness

SN: 1006-UP

1шт.

2

08037-13550

Grommet

SN: 1006-UP

3шт.

3

08037-11425

Grommet

SN: 1006-UP

1шт.

4

20T-06-71560

Box, Fuse

SN: 1006-UP

1шт.

5

08501-22501

Switch

SN: 1006-UP

1шт.

6

08041-02000

Fuse, 20Amp.

SN: 1006-UP

5шт.

7

04434-53412

Clip

SN: 1006-UP

1шт.

8

175-79-83760

Spacer

SN: 1006-UP

1шт.

9

17M-49-42331

Bracket

SN: 1006-UP

1шт.

10

04434-53412

Clip

SN: 1006-UP

1шт.

11

01010-81230

Bolt

SN: 1006-UP

1шт.

12

01643-31232

Washer

SN: 1006-UP

1шт.

13

04434-52712

Clip

SN: 1006-UP

1шт.

14

04434-52512

Clip

SN: 1006-UP

1шт.

15

01010-81220

Bolt

SN: 1006-UP

1шт.

16

01643-31232

Washer

SN: 1006-UP

1шт.

17

04434-52712

Clip

SN: 1006-UP

2шт.

18

01010-81020

Bolt

SN: 1006-UP

2шт.

19

01643-31032

Washer

SN: 1006-UP

2шт.

20

04434-51410

Clip

SN: 1006-UP

4шт.

21

04434-51410

Clip

SN: 1006-UP

1шт.

22

01010-81020

Bolt

SN: 1006-UP

1шт.

23

01643-31032

Washer

SN: 1006-UP

1шт.

24

04434-53412

Clip

SN: 1006-UP

3шт.

25

01010-81220

Bolt

SN: 1006-UP

3шт.

26

01643-31232

Washer

SN: 1006-UP

3шт.

27

154-969-4143

Wiring Harness

SN: 1006-UP

1шт.

28

08037-11425

Grommet

SN: 1006-UP

1шт.

29

04434-51912

Clip

SN: 1006-UP

1шт.

30

01010-81220

Bolt

SN: 1006-UP

1шт.

31

01643-31232

Washer

SN: 1006-UP

1шт.

32

04434-51912

Clip

SN: 1006-UP

1шт.

33

154-969-4230

Bracket

SN: 1006-UP

1шт.

34

01010-81220

Bolt

SN: 1006-UP

2шт.

35

01643-31232

Washer

SN: 1006-UP

2шт.

36

154-969-4131

Wiring Harness

SN: 1006-UP

1шт.

37

08193-21012

Clip

SN: 1006-UP

1шт.

38

01010-81220

Bolt

SN: 1006-UP

1шт.

39

01643-31232

Washer

SN: 1006-UP

1шт.

Выбрано товаров: 39
