Запчасти Komatsu D85EX-15 СИЛОВАЯ ПЕРЕДАЧА (КОНЦЕНТР. ТРУБЫ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

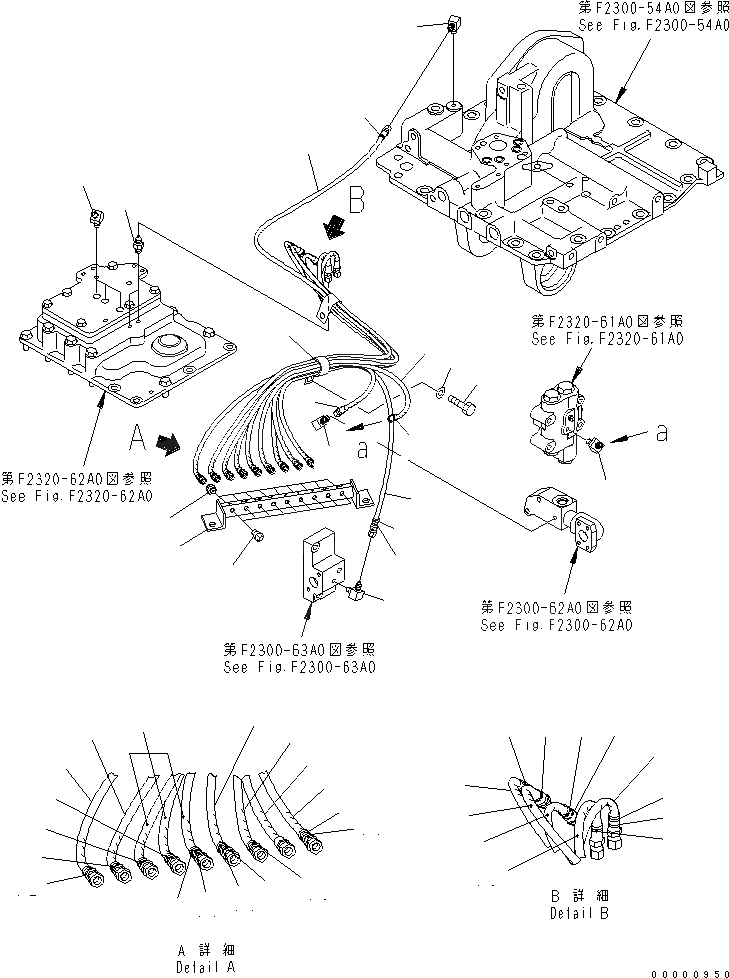

Схема запчастей Komatsu D85EX-15 - СИЛОВАЯ ПЕРЕДАЧА (КОНЦЕНТР. ТРУБЫ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
11
11
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
16
17
18
19
19
19
20
20
21

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$9

154-22-20002

POWER LINE ASS'Y

SN: 10307-UP

1шт.

|$10

154-22-20001

POWER LINE ASS'Y

SN: 10060-10306

1шт.

|$11

154-22-20000

POWER LINE ASS'Y

SN: 10001-10059

1шт.

|$12

154-22-20062

POWER LINE ASS'Y

SN: 10986-UP

1шт.

|$13

154-22-20061

POWER LINE ASS'Y

SN: 10117-10985

1шт.

|$$7

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51A0 TO F2300-58A0,

-1шт.

|$15

154-22-20022

POWER LINE ASS'Y,HEATER

SN: 10307-UP

1шт.

|$16

154-22-20021

POWER LINE ASS'Y,HEATER

SN: 10060-10306

1шт.

|$17

154-22-20020

POWER LINE ASS'Y,HEATER

SN: 10001-10059

1шт.

|$$11

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51A0 TO F2300-58A0,

-1шт.

1

154-49-71311

BLOCK

SN: 10001-UP

1шт.

2

07042-30108

PLUG

SN: 10001-UP

9шт.

3

203-62-21740

NIPPLE

SN: 10001-UP

9шт.

|$24

154-49-71321

HOSE ASS'Y

SN: 10001-UP

1шт.

4

154-49-71791

HOSE

SN: 10001-UP

1шт.

5

17A-49-17510

HOSE, 1300MM

SN: 10001-UP

1шт.

6

17A-49-18980

HOSE

SN: 10001-UP

1шт.

7

17M-22-28331

HOSE, 900MM

SN: 10001-UP

1шт.

8

17M-49-14260

HOSE, 1000MM

SN: 10001-UP

1шт.

9

195-49-36431

HOSE, 800MM

SN: 10001-UP

1шт.

10

195-49-36440

HOSE, 1200MM

SN: 10001-UP

3шт.

11

20Y-62-22790

BAND, RED

SN: 10001-UP

6шт.

12

20Y-62-22810

BAND, YELLOW

SN: 10001-UP

2шт.

13

20Y-62-22820

BAND, BLUE

SN: 10001-UP

6шт.

14

20Y-62-22830

BAND, WHITE

SN: 10001-UP

6шт.

15

20Y-62-22840

BAND, BLACK

SN: 10001-UP

2шт.

16

04434-53412

CLIP

SN: 10001-UP

1шт.

17

01010-81225

BOLT

SN: (100286)-UP

1шт.

17

01010-81230

BOLT

SN: 10001-(100285)

1шт.

18

01643-31232

WASHER

SN: 10001-UP

1шт.

19

202-62-21430

ELBOW

SN: 10001-UP

3шт.

20

201-62-41910

ELBOW

SN: 10001-UP

4шт.

21

203-62-21740

NIPPLE

SN: 10001-UP

2шт.

Выбрано товаров: 34
