Запчасти Komatsu D85EX-15 КАБИНА (ДВЕРЬ)(№-9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

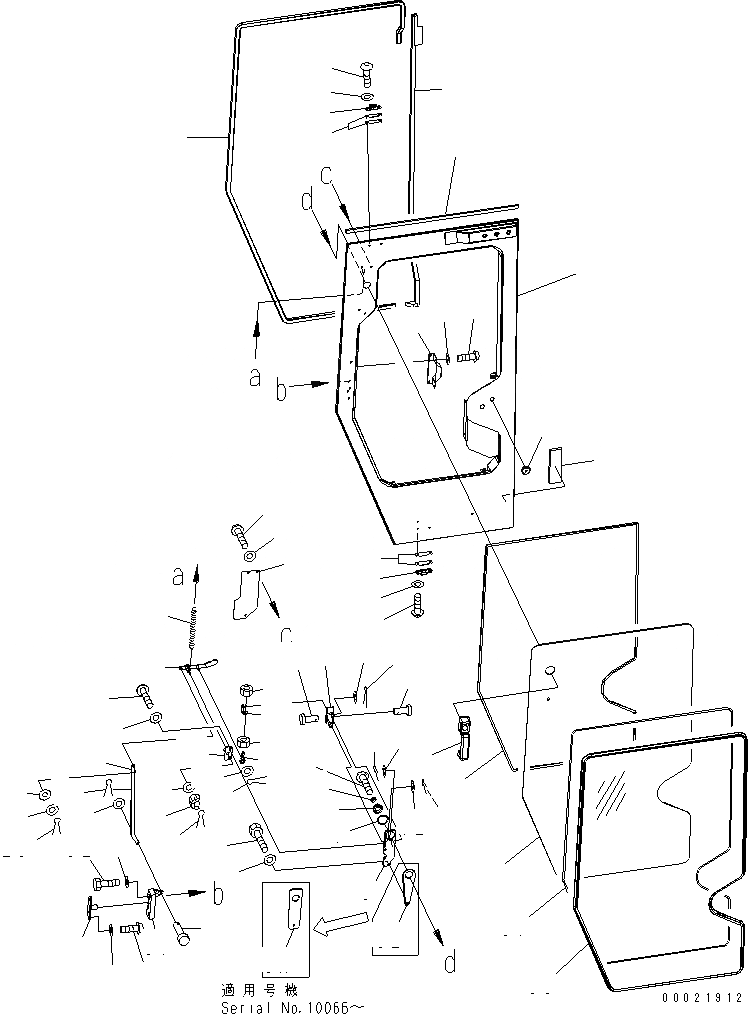

Схема запчастей Komatsu D85EX-15 - КАБИНА (ДВЕРЬ)(№-9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1A
2
3
4
5
6
7
8
8
9
9A
10
11
11
12
12
13
13
14
14A
14B
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
40A
41
41
42
42
43
43
44
44
45
46
47
47A
48
49
50
51
52

Артикул

Название

Примечание

Количество

1

17A-Z11-3111

DOOR ASS'Y,L.H.

SN: 10001-10091

1шт.

1

17A-Z11-3121

DOOR ASS'Y,R.H.

SN: 10001-10091

1шт.

1A

17A-Z11-2660

CAP

SN: 10001-@

2шт.

2

17A-Z11-1690

HANDLE ASS'Y

SN: 10066-@

2шт.

2

17A-Z11-3221

HANDLE

SN: 10001-10065

2шт.

3

17A-Z11-2813

PLATE

SN: 10066-@

2шт.

3

17A-Z11-3231

PLATE

SN: 10001-10065

2шт.

4

01245-00612

SCREW

SN: 10001-@

2шт.

5

17A-Z11-3242

PLATE,L.H.

SN: 10001-@

1шт.

5

17A-Z11-3252

PLATE,R.H.

SN: 10001-@

1шт.

6

17A-Z11-3261

NUT

SN: 10001-@

2шт.

7

17A-Z11-3270

WASHER

SN: 10001-@

2шт.

8

01010-D0630

BOLT

SN: 10066-@

2шт.

8

01010-D0635

BOLT

SN: 10001-@

2шт.

9

01643-70623

WASHER

SN: 10001-@

2шт.

9A

17A-Z11-2230

SPACER

SN: 10066-@

2шт.

10

17A-Z11-3282

PLATE,L.H.

SN: 10001-@

1шт.

10

17A-Z11-3150

PLATE,R.H.

SN: 10001-@

1шт.

11

04205-10614

PIN

SN: 10001-@

4шт.

12

01643-70623

WASHER

SN: 10001-@

4шт.

13

04050-11612

PIN

SN: 10001-@

4шт.

14

17A-Z11-3130

PLATE

SN: 10001-@

2шт.

14A

01643-70623

WASHER

SN: 10001-@

2шт.

14B

04050-11612

PIN

SN: 10001-@

2шт.

15

01580-10806

NUT

SN: 10001-@

4шт.

16

04252-20853

END

SN: 10001-@

2шт.

17

01640-20816

WASHER

SN: 10001-@

2шт.

18

04050-12015

PIN

SN: 10001-@

2шт.

19

17A-Z11-3291

PLATE,L.H.

SN: 10049-@

1шт.

19

0

PLATE,L.H.

SN: 10001-10048

1шт.

19

17A-Z11-3191

LEVER,R.H.

SN: 10049-@

1шт.

19

0

PLATE,R.H.

SN: 10001-10048

1шт.

20

17A-Z11-3311

PLATE

SN: 10001-@

2шт.

21

01590-30809

NUT

SN: 10001-@

2шт.

22

01643-70823

WASHER

SN: 10001-@

2шт.

23

04050-12015

PIN

SN: 10001-@

2шт.

24

01245-00616

SCREW

SN: 10001-@

4шт.

25

01643-70623

WASHER

SN: 10001-@

4шт.

26

17A-Z11-3320

PLATE

SN: 10001-@

2шт.

27

04205-10614

PIN

SN: 10001-@

2шт.

28

01643-70623

WASHER

SN: 10001-@

4шт.

29

04050-11612

PIN

SN: 10001-@

4шт.

30

17A-Z11-3332

SPRING

SN: 10001-@

2шт.

31

195-Z11-4520

LOCK,L.H.

SN: 10001-@

1шт.

31

195-Z11-4510

LOCK,R.H.

SN: 10001-@

1шт.

32

01010-D0635

BOLT

SN: 10001-@

8шт.

33

01643-70623

WASHER

SN: 10001-@

8шт.

34

17A-Z11-3210

STRIKER

SN: 10001-@

2шт.

35

01245-00825

SCREW

SN: 10001-@

8шт.

36

01643-70823

WASHER

SN: 10001-@

8шт.

37

17A-Z11-3340

PLATE

SN: 10001-@

2шт.

38

17A-Z11-3351

PLATE

SN: 10001-@

2шт.

39

01245-00616

SCREW

SN: 10001-@

14шт.

40

01643-70623

WASHER

SN: 10001-@

14шт.

40A

14X-Z11-3110

RUBBER

SN: 10001-@

2шт.

41

14X-911-1690

DAMPER

SN: 10001-@

4шт.

42

14X-911-1761

SHIM, 1.2MM

SN: 10001-@

16шт.

43

01245-00616

SCREW

SN: 10001-@

8шт.

44

01643-70623

WASHER

SN: 10001-@

8шт.

45

17A-Z11-3362

SEAL,L.H.

SN: 10001-@

1шт.

45

17A-Z11-1870

SEAL,R.H.

SN: 10001-@

1шт.

46

17A-Z11-3371

SEAL,L.H.

SN: 10001-@

1шт.

46

17A-Z11-1880

SEAL,R.H.

SN: 10001-@

1шт.

47

17A-Z11-3392

SEAL

SN: 10001-@

2шт.

47A

17A-Z11-3140

SHEET

SN: 10001-@

2шт.

48

17A-Z11-1261

GLASS,L.H.

SN: 10001-@

1шт.

48

17A-Z11-1271

GLASS,R.H.

SN: 10001-@

1шт.

49

17A-Z11-1280

SEAL,DAM

SN: 10001-@

2шт.

50

17A-Z11-3383

TRIM

SN: 10049-@

2шт.

50

0

TRIM

SN: 10001-10048

2шт.

51

17A-Z11-1960

TAPE

SN: 10001-@

3шт.

52

17A-Z11-3160

RUBBER

SN: 10001-10065

2шт.

Выбрано товаров: 72
