Запчасти Komatsu D85A-21 СТАЛЬНАЯ КАБИНА (КОРПУС И ПЕРЕДН. СТЕКЛО) (/9)(№-) ЧАСТИ КОРПУСА

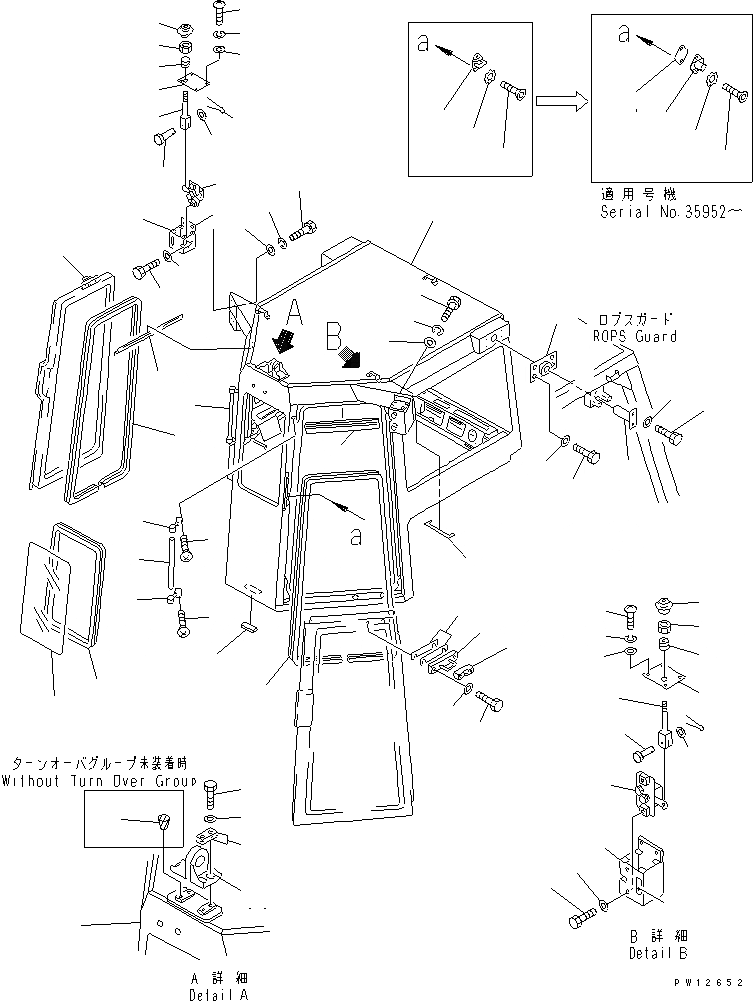

Схема запчастей Komatsu D85A-21 - СТАЛЬНАЯ КАБИНА (КОРПУС И ПЕРЕДН. СТЕКЛО) (/9)(№-) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
6
7
7
8
9
10
10
10
11
12
12
12
12
12A
12A
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
30
31
31
32
32
33
33
33A
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

Артикул

Название

Примечание

Количество

G-1

0

STEEL CAB GROUP

SN: 35483-35951

1шт.

G-1

0

STEEL CAB GROUP

SN: 35262-35482

1шт.

G-1

0

STEEL CAB GROUP

SN: 35001-35261

1шт.

|$$4

====================

-1шт.

|$4

154-Z11-0014

STEEL CAB ASS'Y

SN: 36467-UP

1шт.

|$5

154-Z11-0013

STEEL CAB ASS'Y

SN: 35952-36466

1шт.

|$6

0

STEEL CAB ASS'Y

SN: 35483-35951

1шт.

|$7

0

STEEL CAB ASS'Y

SN: 35262-35482

1шт.

|$8

0

STEEL CAB ASS'Y

SN: 35001-35261

1шт.

|$$10

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5501 TO 5509.

-1шт.

1

154-Z11-1112

CAB

SN: 36467-UP

1шт.

1

154-Z11-1111

CAB

SN: 35952-36466

1шт.

1

0

CAB

SN: 35001-35951

1шт.

2

195-Z11-1211

GLASS

SN: 35952-UP

1шт.

2

195-Z11-1210

GLASS

SN: 35001-35951

1шт.

3

195-Z11-1161

STRIP,WEATHER

SN: 35952-UP

1шт.

3

195-Z11-1160

STRIP,WEATHER

SN: 35001-35951

1шт.

4

195-Z11-1510

BRACKET

SN: 35001-UP

2шт.

5

195-Z11-1520

BRACKET

SN: 35001-UP

2шт.

6

195-Z11-1530

PIPE

SN: 35001-UP

2шт.

7

01225-30512

SCREW

SN: 35001-UP

16шт.

8

154-Z11-1120

BRACKET,L.H.

SN: 35001-UP

1шт.

9

154-Z11-1130

BRACKET,R.H.

SN: 35001-UP

1шт.

10

01010-51025

BOLT

SN: 35001-UP

8шт.

11

01010-51030

BOLT

SN: 35001-UP

4шт.

12

01643-31032

WASHER

SN: 35001-UP

12шт.

12A

01602-21030

WASHER

SN: 35952-UP

12шт.

13

195-Z11-1430

LOCK,L.H.

SN: 35001-UP

1шт.

14

195-Z11-1440

LOCK,R.H.

SN: 35001-UP

1шт.

15

04205-10825

PIN

SN: 35001-UP

2шт.

16

01641-20812

WASHER

SN: 35001-UP

2шт.

17

04050-12012

PIN,COTTER

SN: 35001-UP

2шт.

18

195-Z11-1450

PLATE

SN: 35001-UP

2шт.

19

01220-40616

SCREW

SN: 35001-UP

8шт.

20

01602-20619

WASHER,SPRING

SN: 35001-UP

8шт.

21

01643-30623

WASHER

SN: 35001-UP

8шт.

22

08037-01008

GROMMET

SN: 35001-UP

2шт.

23

195-Z11-1460

ROD

SN: 35001-UP

2шт.

24

170-43-17110

BUTTON,THROTTLE

SN: 35001-UP

2шт.

25

01580-30605

NUT

SN: 35001-UP

2шт.

26

154-Z11-1340

RUBBER,L.H.

SN: 35262-UP

1шт.

26

195-Z11-1470

RUBBER,L.H.

SN: 35001-35261

1шт.

26

154-Z11-1350

RUBBER,R.H.

SN: 35262-UP

1шт.

26

195-Z11-3490

RUBBER,R.H.

SN: 35001-35261

1шт.

27

195-Z11-1480

SHIM, 1.6MM

SN: 35001-UP

4шт.

28

195-Z11-2750

BRACKET

SN: 35001-UP

2шт.

29

01010-51040

BOLT

SN: 35001-UP

4шт.

30

01643-31032

WASHER

SN: 35001-UP

4шт.

31

195-Z11-4530

STOPPER

SN: 35952-UP

2шт.

31

195-Z11-1620

STOPPER

SN: 35001-35951

2шт.

32

195-Z11-4560

SCREW

SN: 35952-UP

4шт.

32

195-Z11-1740

SCREW

SN: 35001-35951

4шт.

33

566-54-13570

WASHER

SN: 35001-UP

4шт.

33A

195-Z11-4570

SHIM, 1.6MM

SN: 35952-UP

8шт.

34

195-Z11-2110

SEAL

SN: 35001-UP

2шт.

35

195-Z11-1870

COVER

SN: 35001-UP

2шт.

36

195-Z11-2710

SEAT

SN: 35001-UP

1шт.

37

09685-00001

PLATE, OPERATING

SN: 35001-UP

2шт.

38

195-Z11-2740

SEAT

SN: 35001-UP

1шт.

|$$60

====================

-1шт.

G-2

0

TURN OVER GROUP

SN: 35483-UP

1шт.

G-2

0

TURN OVER GROUP

SN: 35001-35482

1шт.

|$$63

====================

-1шт.

39

154-Z11-1160

BRACKET

SN: 35001-UP

1шт.

40

15A-Z11-0020

SHIM ASS'Y

SN: 35001-UP

2шт.

40

0

SHIM, 9.0MM

SN: 35001-UP

1шт.

40

0

SHIM, 3.2MM

SN: 35001-UP

7шт.

40

0

SHIM, 1.0MM

SN: 35001-UP

2шт.

41

01010-51265

BOLT

SN: 35001-UP

4шт.

42

01643-31232

WASHER

SN: 35001-UP

4шт.

43

154-Z11-1151

BRACKET

SN: 35483-UP

2шт.

43

154-Z11-1150

BRACKET

SN: 35001-35482

2шт.

44

01010-51645

BOLT

SN: 35001-UP

8шт.

45

21T-54-16150

WASHER

SN: 35001-UP

8шт.

46

154-Z11-1140

PIN

SN: 35001-UP

2шт.

47

01016-51260

BOLT

SN: 35001-UP

4шт.

48

01643-31232

WASHER

SN: 35001-UP

4шт.

|$$78

====================

-1шт.

49

07049-01215

PLUG

SN: 35001-UP

4шт.

1

195-Z11-3920

CAB,(FOR VACCUM FLASK)

SN: 35001-UP

1шт.

Выбрано товаров: 80
