Запчасти Komatsu D65WX-15 СИЛОВАЯ ЛИНИЯ (ЭЛЕКТРОПРОВОДКА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

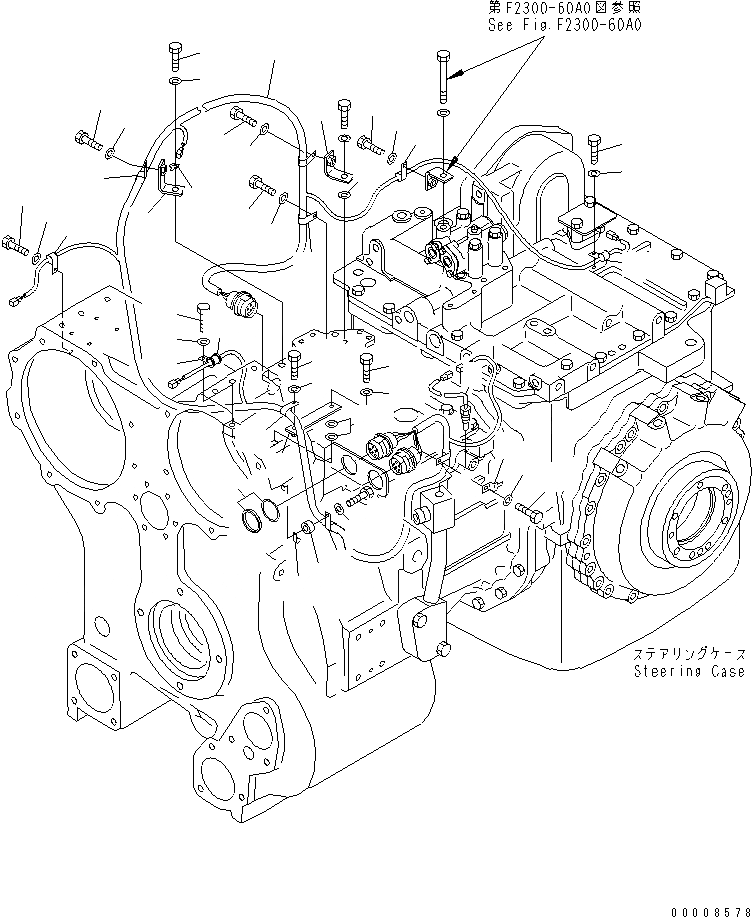

Схема запчастей Komatsu D65WX-15 - СИЛОВАЯ ЛИНИЯ (ЭЛЕКТРОПРОВОДКА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
16
17
17
18
18
18
19
19
19
20
21
22
23
24
24
24
24
24
25
25
25
25
25
26
26
27
28

Артикул

Название

Примечание

Количество

|$2

14Y-22-30002

POWER LINE ASS'Y

SN: 67003-UP

1шт.

|$3

14Y-22-30000

POWER LINE ASS'Y

SN: 67001-67002

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-01A0, FIG.F2300-61A0 TO F2300-65A0.

-1шт.

1

7861-93-3320

SENSOR

SN: 67001-UP

1шт.

2

14Y-22-37223

WIRING HARNESS

SN: 67001-UP

1шт.

3

22T-62-25340

SPACER

SN: 67001-UP

1шт.

4

17M-49-42331

BRACKET

SN: 67001-UP

1шт.

5

22W-61-21340

BRACKET

SN: 67001-UP

1шт.

6

8288-43-1120

BRACKET

SN: 67001-UP

1шт.

7

08193-20012

CLIP

SN: 67001-UP

1шт.

8

04434-53412

CLIP

SN: 67001-UP

1шт.

9

04434-52711

CLIP

SN: 67001-UP

1шт.

10

04434-52712

CLIP

SN: 67001-UP

1шт.

11

04434-52312

CLIP

SN: 67001-UP

2шт.

12

04434-51012

CLIP

SN: 67001-UP

1шт.

13

04434-51010

CLIP

SN: 67001-UP

2шт.

14

04434-50810

CLIP

SN: 67001-UP

1шт.

15

04434-51910

CLIP

SN: 67001-UP

1шт.

16

01010-81035

BOLT

SN: 67001-UP

2шт.

17

01643-31032

WASHER

SN: 67001-UP

2шт.

18

01010-81020

BOLT

SN: 67001-UP

3шт.

19

01643-31032

WASHER

SN: 67001-UP

3шт.

20

01010-81235

BOLT

SN: 67001-UP

1шт.

21

01643-31232

WASHER

SN: 67001-UP

1шт.

22

01010-81230

BOLT

SN: 67001-UP

1шт.

23

01643-31232

WASHER

SN: 67001-UP

1шт.

24

01010-81220

BOLT

SN: 67001-UP

5шт.

25

01643-31232

WASHER

SN: 67001-UP

5шт.

26

01643-31232

WASHER

SN: 67001-UP

3шт.

27

07095-20213

CUSHION

SN: 67001-UP

1шт.

28

08193-20010

CLIP

SN: 67001-UP

1шт.

Выбрано товаров: 31
