Запчасти Komatsu D65EX-15 H.S.S (ПРИВОД И ВАЛ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

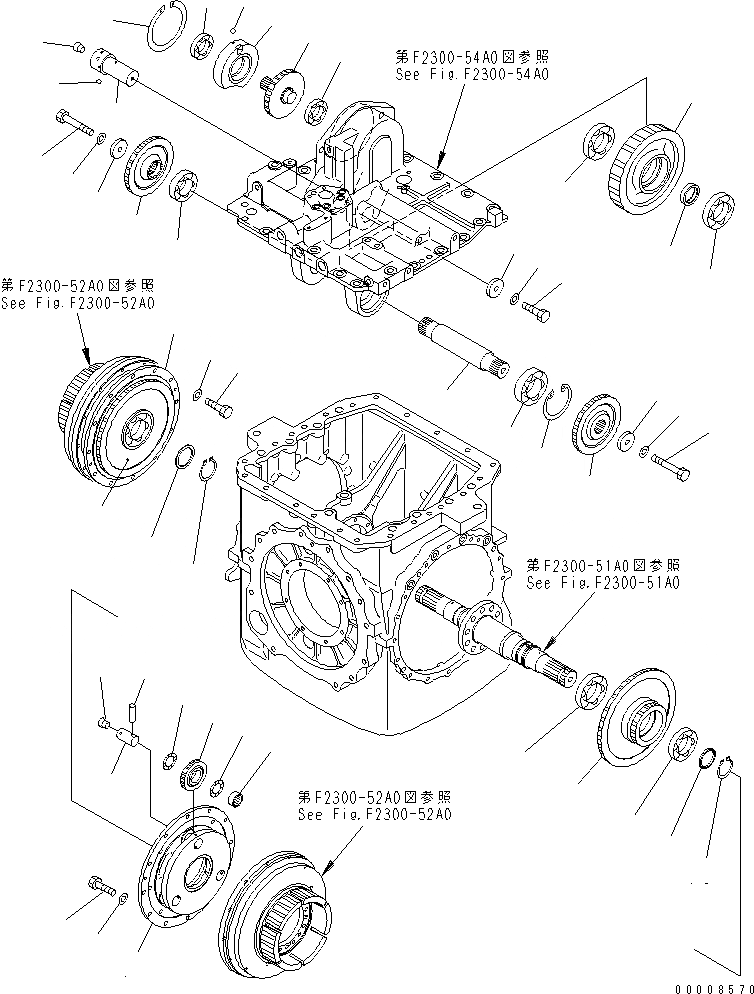

Схема запчастей Komatsu D65EX-15 - H.S.S (ПРИВОД И ВАЛ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
1
2
3
4
5
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

14Y-22-31001

STEERING ASS'Y

SN: 67843-UP

1шт.

|$6

14Y-22-31000

STEERING ASS'Y

SN: 67001-67842

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51A0 TO F2300-60A0.

-1шт.

1

14Y-22-22110

CARRIER

SN: 67001-UP

2шт.

2

14Y-22-22150

GEAR

SN: 67001-UP

6шт.

3

14Y-22-22380

BEARING

SN: 67001-UP

6шт.

4

154-22-22280

SHAFT

SN: 67001-UP

6шт.

5

07043-70108

PLUG

SN: 67001-UP

6шт.

6

154-15-12550

WASHER

SN: 67001-UP

12шт.

7

14Y-22-22360

PIN

SN: 67001-UP

6шт.

8

01010-81030

BOLT

SN: 67001-UP

24шт.

9

01643-31032

WASHER

SN: 67001-UP

24шт.

10

14Y-22-22221

GEAR

SN: 67001-UP

2шт.

11

06340-06210

BEARING

SN: 67001-UP

2шт.

12

06340-06211

BEARING

SN: 67001-UP

2шт.

13

145-13-21730

SPACER

SN: 67001-UP

1шт.

14

714-12-12930

SPACER

SN: 67001-UP

2шт.

15

04064-05520

RING

SN: 67001-UP

1шт.

16

04064-05020

RING

SN: 67001-UP

2шт.

17

14Y-22-22311

GEAR

SN: 67001-UP

2шт.

18

14Y-22-24260

SHAFT

SN: 67001-UP

1шт.

19

06030-06309

BEARING

SN: 67001-UP

1шт.

20

04065-01030

RING

SN: 67001-UP

1шт.

21

134-22-79320

BEARING

SN: (101209)-UP

1шт.

21

06044-00209

BEARING

SN: 67001-(101208)

1шт.

22

23E-15-13350

HOLDER

SN: 67001-UP

2шт.

23

01010-81280

BOLT

SN: 67001-UP

2шт.

24

01643-31232

WASHER

SN: 67001-UP

2шт.

25

14Y-22-22321

GEAR

SN: 67001-UP

1шт.

26

06030-06309

BEARING

SN: 67001-UP

2шт.

27

14Y-22-22170

COLLAR

SN: 67001-UP

1шт.

28

14Y-22-22231

SHAFT

SN: 67001-UP

1шт.

29

07043-70108

PLUG

SN: 67001-UP

1шт.

30

04260-00635

BALL

SN: 67001-UP

1шт.

31

23E-15-13350

HOLDER

SN: 67001-UP

1шт.

32

01010-81230

BOLT

SN: 67001-UP

1шт.

33

01643-31232

WASHER

SN: 67001-UP

1шт.

34

14Y-22-22330

GEAR

SN: 67001-UP

1шт.

35

06340-06207

BEARING

SN: 67001-UP

2шт.

36

14Y-22-22181

CAGE

SN: 67001-UP

1шт.

37

04071-00140

RING

SN: 67001-UP

1шт.

38

04260-00635

BALL

SN: 67001-UP

1шт.

Выбрано товаров: 43
