Запчасти Komatsu D61PX-23 ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И КОРПУС (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА

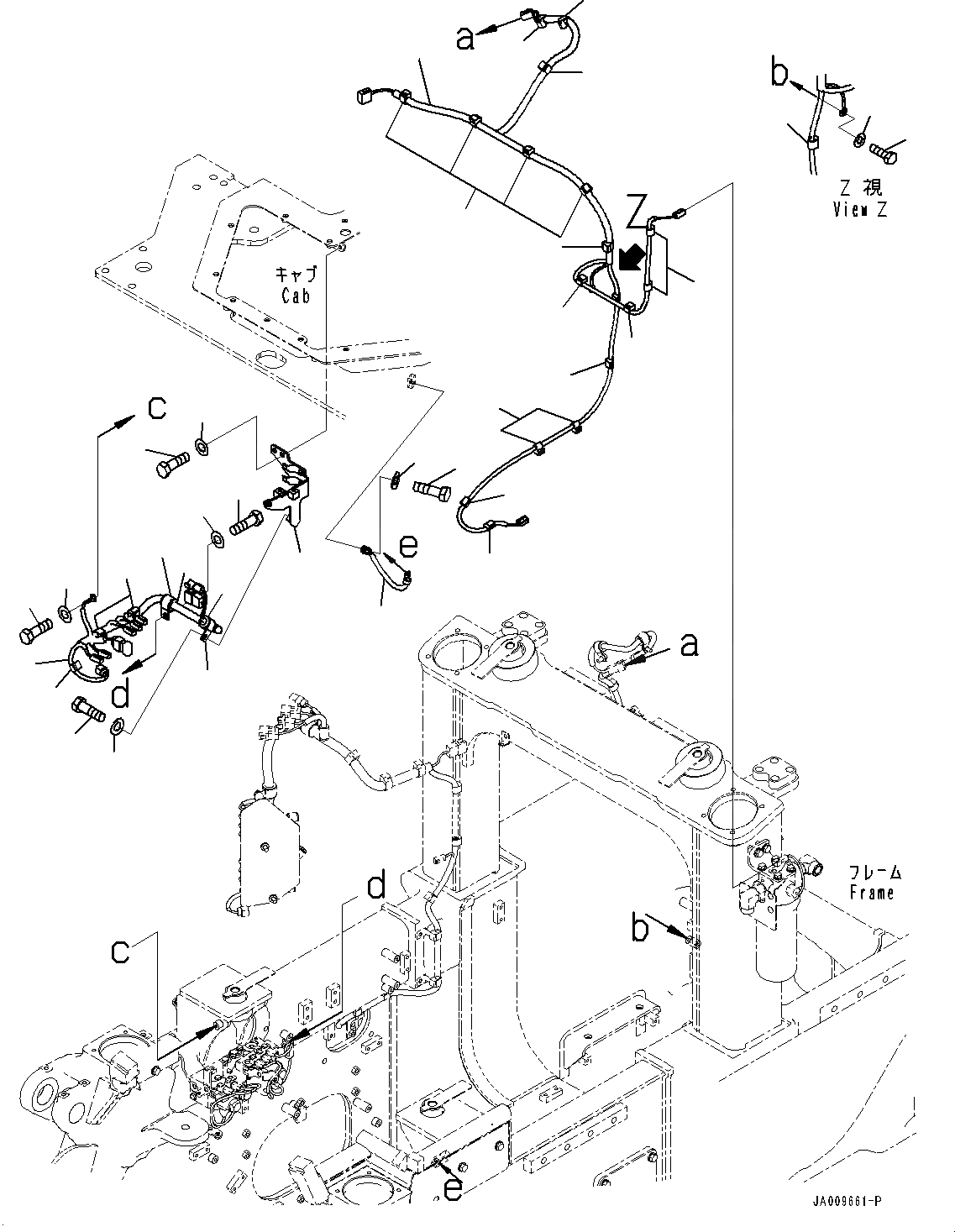

Схема запчастей Komatsu D61PX-23 - ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И КОРПУС (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА
1
9
2
2
2
2
2
3
3
3
3
3
3
8
7
6
10
14
15
11
20
21
12
13
18
19
16
17
3
24
23
22
3
5
4

№

Артикул

Название

Примечание

Количество

1

13Y-06-11835

Wiring Harness

SN: 30001-UP

1шт.

2

08211-01320

Clip

SN: 30001-UP

8шт.

3

08211-00720

Clip

SN: 30001-UP

10шт.

4

01010-81016

Bolt

SN: 30001-UP

1шт.

5

01643-31032

Washer

SN: 30001-UP

1шт.

6

13Y-06-11262

Bracket

SN: 30001-UP

1шт.

7

01010-81025

Bolt

SN: 30001-UP

2шт.

8

01643-31032

Washer

SN: 30001-UP

2шт.

9

13Y-06-11932

Wiring Harness

SN: 30001-UP

1шт.

10

04434-52711

Clip

SN: 30001-UP

1шт.

11

07095-20419

Cushion

SN: 30001-UP

1шт.

12

01010-81020

Bolt

SN: 30001-UP

1шт.

13

01643-31032

Washer

SN: 30001-UP

1шт.

14

04434-52711

Clip

SN: 30001-UP

1шт.

15

07095-20419

Cushion

SN: 30001-UP

1шт.

16

01010-81025

Bolt

SN: 30001-UP

1шт.

17

01643-31032

Washer

SN: 30001-UP

1шт.

18

08211-01520

Clip

SN: 30001-UP

2шт.

19

08211-00720

Clip

SN: 30001-UP

1шт.

20

01010-81016

Bolt

SN: 30001-UP

1шт.

21

01643-31032

Washer

SN: 30001-UP

1шт.

22

13Y-06-11270

Cable

SN: 30001-UP

1шт.

23

01010-81020

Bolt

SN: 30001-UP

2шт.

24

01643-31032

Washer

SN: 30001-UP

2шт.

Выбрано товаров: 24
