D61EXI-23 S/N 30001-UP
/
ЭЛЕКТРИКА
/
IMU ДАТЧИК ПРОВОДКА
/

IMU ДАТЧИК ПРОВОДКА, ПРОВОДКА И КРЕПЛЕНИЕ (№-)

Запчасти Komatsu D61EXI-23 IMU ДАТЧИК ПРОВОДКА, ПРОВОДКА И КРЕПЛЕНИЕ (№-) IMU ДАТЧИК ПРОВОДКА

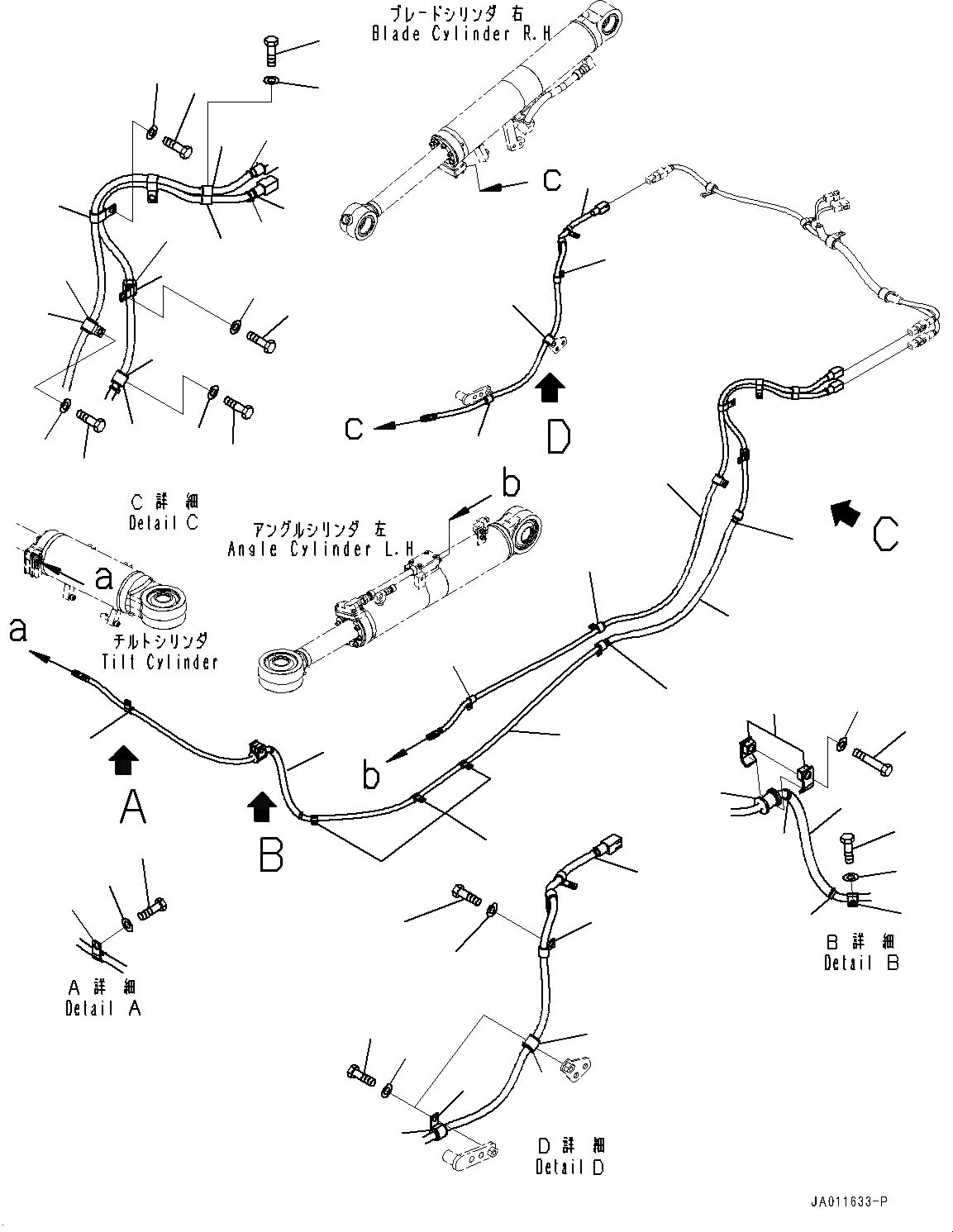

Схема запчастей Komatsu D61EXI-23 - IMU ДАТЧИК ПРОВОДКА, ПРОВОДКА И КРЕПЛЕНИЕ (№-) IMU ДАТЧИК ПРОВОДКА
1
7
11
12
15
3
24
31
30
6
13
26
27
29
34
2
2
4
38
8
6
10
14
9
2
2
13
16
17
18
21
22
39
20
36
37
40
41
38
36
37
2
5
33
35
19
19
23
34
28
28
31
30
26
27
29
25
32
3

№

Артикул

Название

Примечание

Количество

1

13Y-06-15122

Wiring Harness

SN: 30001-UP

1шт.

2

08034-20414

Band

SN: 30001-UP

6шт.

3

13Y-06-15220

Cover

SN: 30001-UP

1шт.

4

13Y-06-15230

Cover

SN: 30001-UP

1шт.

5

21U-62-34730

Band, Green

SN: 30001-UP

1шт.

6

04434-51512

Clip

SN: 30001-UP

1шт.

7

01010-81225

Bolt

SN: 30001-UP

1шт.

8

01643-31232

Washer

SN: 30001-UP

1шт.

9

22P-62-13510

Clamp

SN: 30001-UP

2шт.

10

01010-81265

Bolt

SN: 30001-UP

1шт.

11

01643-31232

Washer

SN: 30001-UP

1шт.

12

07095-00314

Cushion

SN: 30001-UP

1шт.

13

04434-51512

Clip

SN: 30001-UP

3шт.

14

01010-81225

Bolt

SN: 30001-UP

3шт.

15

01643-31232

Washer

SN: 30001-UP

3шт.

16

07095-20314

Cushion

SN: 30001-UP

2шт.

17

01010-81225

Bolt

SN: 30001-UP

2шт.

18

01643-31232

Washer

SN: 30001-UP

2шт.

19

04434-52112

Clip

SN: 30001-UP

3шт.

20

07095-20314

Cushion

SN: 30001-UP

1шт.

21

01010-81225

Bolt

SN: 30001-UP

1шт.

22

01643-31232

Washer

SN: 30001-UP

1шт.

23

04434-51512

Clip

SN: 30001-UP

1шт.

24

13Y-06-15111

Wiring Harness

SN: 30001-UP

1шт.

25

21U-62-34750

Band, Blue

SN: 30001-UP

1шт.

26

04434-51512

Clip

SN: 30001-UP

3шт.

27

04434-52112

Clip

SN: 30001-UP

1шт.

28

07095-20314

Cushion

SN: 30001-UP

2шт.

29

04434-52112

Clip

SN: 30001-UP

1шт.

30

01010-81225

Bolt

SN: 30001-UP

5шт.

31

01643-31232

Washer

SN: 30001-UP

5шт.

32

13Y-06-15132

Wiring Harness

SN: 30001-UP

1шт.

33

21U-62-34780

Band, Brown

SN: 30001-UP

1шт.

34

04434-51512

Clip

SN: 30001-UP

2шт.

35

04435-51512

Clip

SN: 30001-UP

2шт.

36

01010-81225

Bolt

SN: 30001-UP

4шт.

37

01643-31232

Washer

SN: 30001-UP

4шт.

38

04434-52112

Clip

SN: 30001-UP

2шт.

39

07095-20314

Cushion

SN: 30001-UP

2шт.

40

01010-81225

Bolt

SN: 30001-UP

2шт.

41

01643-31232

Washer

SN: 30001-UP

2шт.

Выбрано товаров: 41
