Запчасти Komatsu D61EXI-23 КАБИНА ЭЛЕКТР. БЛОК, ПРОВОДКА (№-) КАБИНА ЭЛЕКТР. БЛОК, С РАДИО ПРИЕМН., 9SS

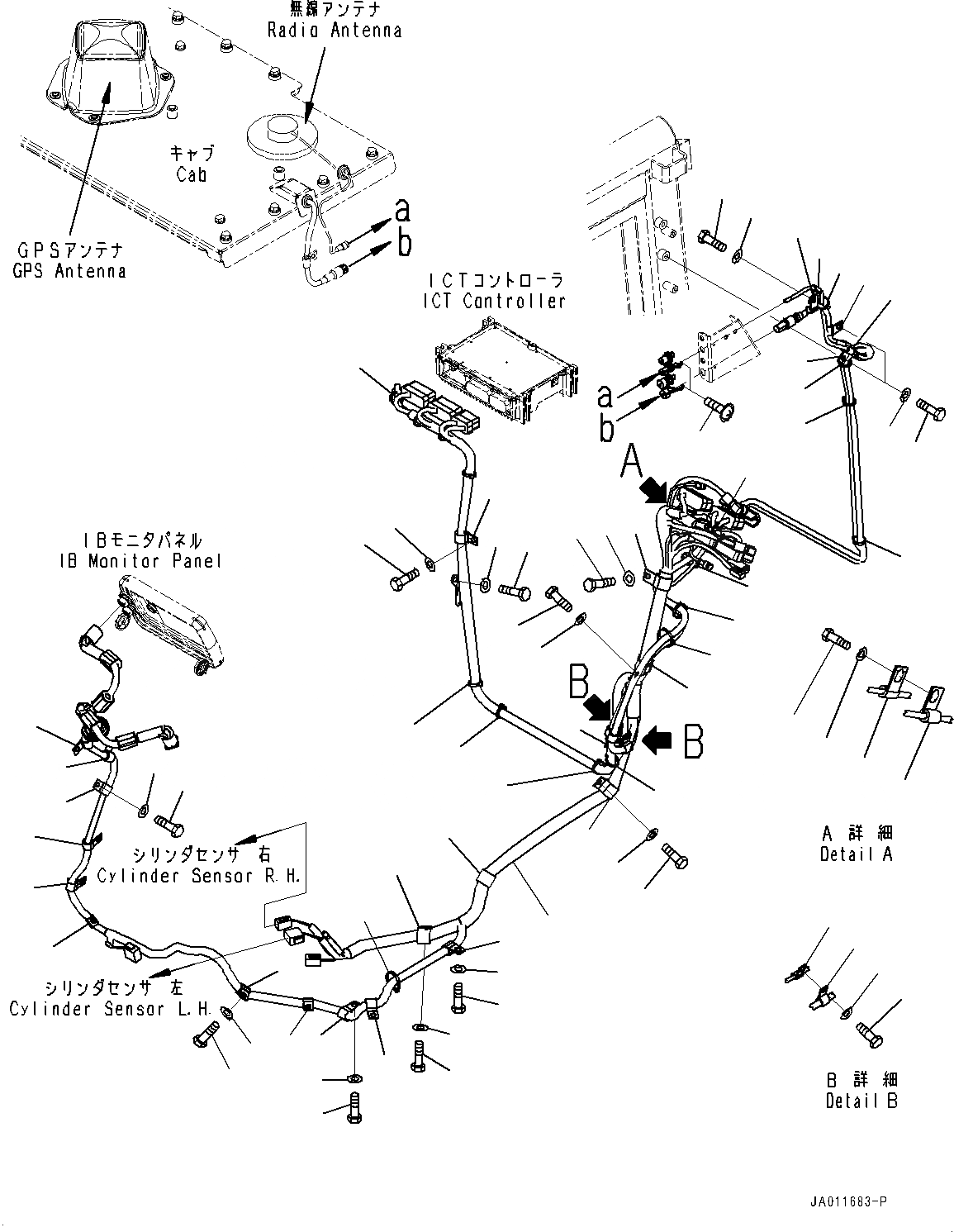

Схема запчастей Komatsu D61EXI-23 - КАБИНА ЭЛЕКТР. БЛОК, ПРОВОДКА (№-) КАБИНА ЭЛЕКТР. БЛОК, С РАДИО ПРИЕМН., 9SS
1
2
2
2
2
2
2
3
4
5
5
5
5
5
6
7
6
7
8
6
7
9
10
10
11
12
11
12
13
13
14
15
14
15
17
16
18
19
22
23
20
21
24
24
24
24
24
24
25
27
25
28
29
26
28
29
31
32
33
33
33
33
34
35
36
35
36
37
30
26
24

Артикул

Название

Примечание

Количество

1

12Y-06-27652

Wiring Harness

SN: 30001-UP

1шт.

2

04434-51410

Clip

SN: 30001-UP

6шт.

3

01010-81020

Bolt

SN: 30001-UP

6шт.

4

01643-31032

Washer

SN: 30001-UP

6шт.

5

04434-51810

Clip

SN: 30001-UP

5шт.

6

01010-81020

Bolt

SN: 30001-UP

3шт.

7

01643-31032

Washer

SN: 30001-UP

3шт.

8

08034-20519

Band

SN: 30001-UP

1шт.

9

04434-52711

Clip

SN: 30001-UP

1шт.

10

04434-52711

Clip

SN: 30001-UP

2шт.

11

01010-81020

Bolt

SN: 30001-UP

2шт.

12

01643-31032

Washer

SN: 30001-UP

2шт.

13

04434-52711

Clip

SN: 30001-UP

2шт.

14

01010-D1020

Bolt

SN: 30001-UP

2шт.

15

01643-71032

Washer

SN: 30001-UP

2шт.

16

04434-50610

Clip

SN: 30001-UP

1шт.

17

04434-50810

Clip

SN: 30001-UP

1шт.

18

01010-D1020

Bolt

SN: 30001-UP

1шт.

19

01643-71032

Washer

SN: 30001-UP

1шт.

20

04434-50810

Clip

SN: 30001-UP

2шт.

21

04434-51410

Clip

SN: 30001-UP

2шт.

22

01010-81020

Bolt

SN: 30001-UP

2шт.

23

01643-31032

Washer

SN: 30001-UP

2шт.

24

08034-20519

Band

SN: 30001-UP

7шт.

25

04434-50810

Clip

SN: 30001-UP

2шт.

26

04434-51010

Clip

SN: 30001-UP

2шт.

27

04434-51410

Clip

SN: 30001-UP

1шт.

28

01010-D1020

Bolt

SN: 30001-UP

3шт.

29

01643-71032

Washer

SN: 30001-UP

3шт.

30

01023-60308

Screw

SN: 30001-UP

2шт.

31

08034-20519

Band

SN: 30001-UP

1шт.

32

04434-51908

Clip

SN: 30001-UP

1шт.

33

08034-20519

Band

SN: 30001-UP

4шт.

34

04434-51910

Clip

SN: 30001-UP

1шт.

35

01010-D1020

Bolt

SN: 30001-UP

2шт.

36

01643-71032

Washer

SN: 30001-UP

2шт.

37

08034-20519

Band

SN: 30001-UP

4шт.

Выбрано товаров: 37
