Запчасти Komatsu D61EX-23 ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И КОРПУС (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА

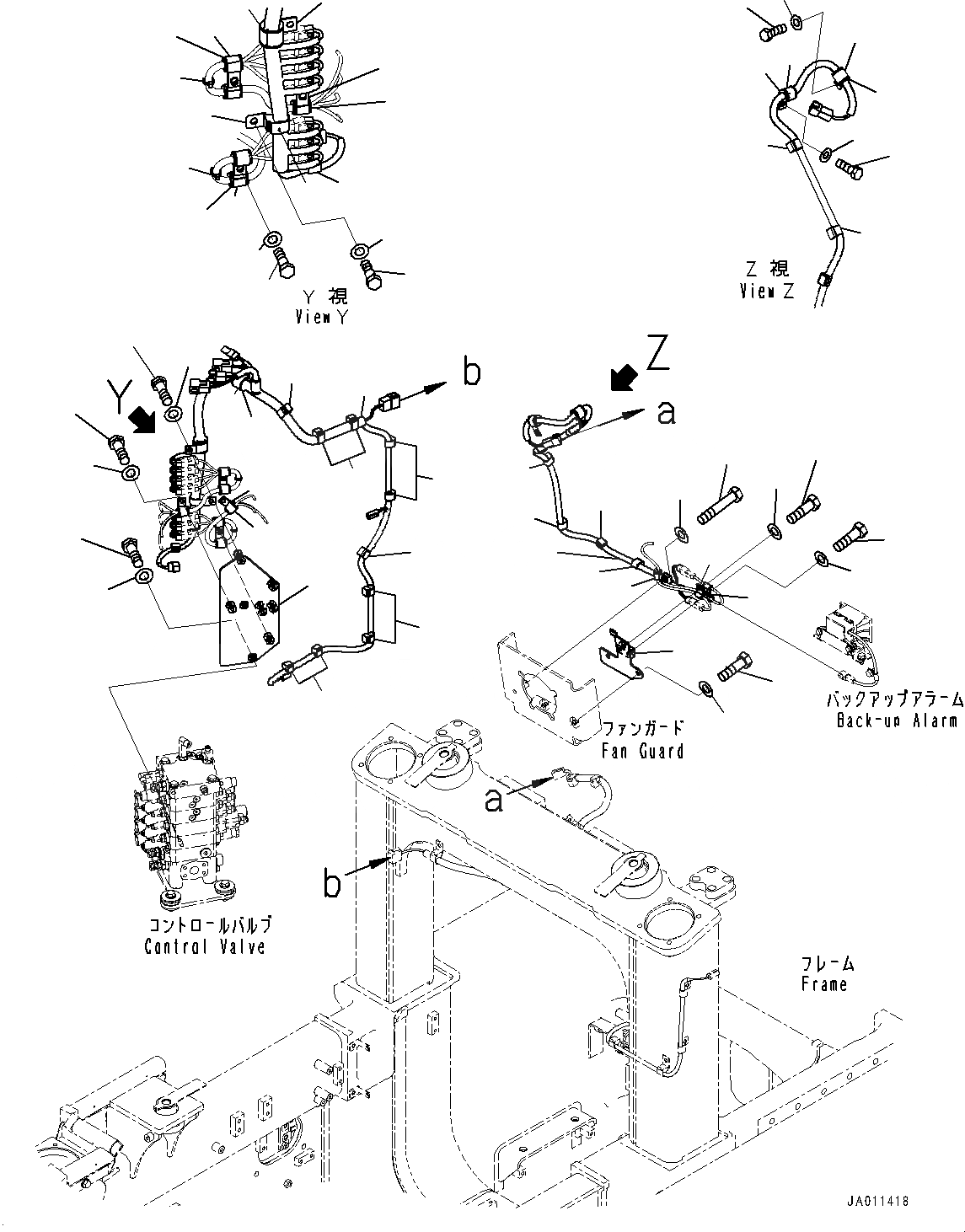

Схема запчастей Komatsu D61EX-23 - ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И КОРПУС (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА
1
19
33
2
3
4
9
9
9
9
14
15
11
18
12
10
13
17
16
20
21
22
37
36
29
28
32
32
33
33
33
30
31
35
34
5
5
6
6
8
7
8
7
9
9
23
24
25
29
28
34
35
39
39
38
38
42
42
41
40
27
26

№

Артикул

Название

Примечание

Количество

1

13Y-06-11824

Wiring Harness

SN: 30001-UP

1шт.

2

13Y-06-12282

Bracket

SN: 30001-UP

1шт.

3

01010-81020

Bolt

SN: 30001-UP

2шт.

4

01643-31032

Washer

SN: 30001-UP

2шт.

5

04434-52110

Clip

SN: 30001-UP

2шт.

6

07095-20314

Cushion

SN: 30001-UP

2шт.

7

01010-81020

Bolt

SN: 30001-UP

2шт.

8

01643-31032

Washer

SN: 30001-UP

2шт.

9

08211-01020

Clip

SN: 30001-UP

7шт.

10

04434-50610

Clip

SN: 30001-UP

2шт.

11

01010-81060

Bolt

SN: 30001-UP

1шт.

12

01643-31032

Washer

SN: 30001-UP

1шт.

13

04434-50610

Clip

SN: 30001-UP

2шт.

14

01010-81020

Bolt

SN: 30001-UP

1шт.

15

01643-31032

Washer

SN: 30001-UP

1шт.

16

04434-50610

Clip

SN: 30001-UP

1шт.

17

01010-81020

Bolt

SN: 30001-UP

1шт.

18

01643-31032

Washer

SN: 30001-UP

1шт.

19

13Y-06-11814

Wiring Harness

SN: 30001-UP

1шт.

20

13Y-06-11211

Bracket

SN: 30001-UP

1шт.

21

01010-81025

Bolt

SN: 30001-UP

2шт.

22

01643-31032

Washer

SN: 30001-UP

2шт.

23

08211-00720

Clip

SN: 30001-UP

1шт.

24

08057-12010

Clip

SN: 30001-UP

1шт.

25

08211-01920

Clip

SN: 30001-UP

1шт.

26

01010-81020

Bolt

SN: 30001-UP

1шт.

27

01643-31032

Washer

SN: 30001-UP

1шт.

28

04434-53211

Clip

SN: 30001-UP

2шт.

29

07095-20523

Cushion

SN: 30001-UP

2шт.

30

01010-81020

Bolt

SN: 30001-UP

2шт.

31

01643-31032

Washer

SN: 30001-UP

2шт.

32

08211-01920

Clip

SN: 30001-UP

3шт.

33

08211-01020

Clip

SN: 30001-UP

7шт.

34

04434-51710

Clip

SN: 30001-UP

2шт.

35

07095-20211

Cushion

SN: 30001-UP

2шт.

36

01010-81020

Bolt

SN: 30001-UP

2шт.

37

01643-31032

Washer

SN: 30001-UP

2шт.

38

04434-51710

Clip

SN: 30001-UP

4шт.

39

07095-20211

Cushion

SN: 30001-UP

4шт.

40

01010-81020

Bolt

SN: 30001-UP

2шт.

41

01643-31032

Washer

SN: 30001-UP

2шт.

42

08034-20414

Band

SN: 30001-UP

2шт.

Выбрано товаров: 42
