Главная
/
Справочники
/
Komatsu
/
Бульдозеры гусеничные
/
D61EX-15E0-BW S/N B45001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/)

Запчасти Komatsu D61EX-15E0-BW ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

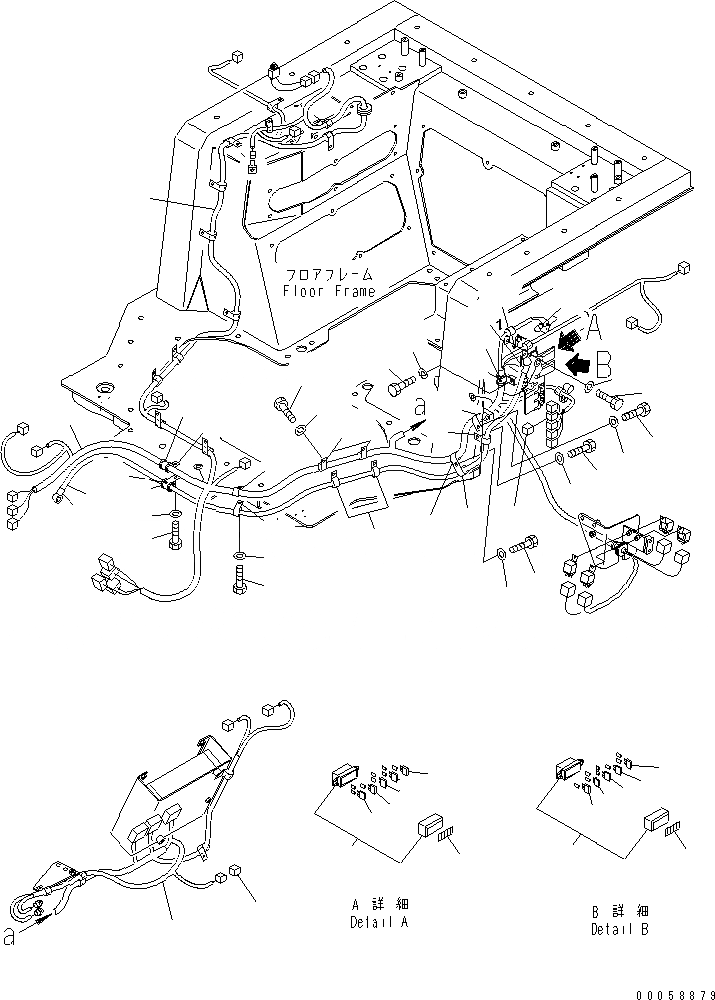

Схема запчастей Komatsu D61EX-15E0-BW - ОСНОВН. КОНСТРУКЦИЯ (ПОЛ ПРОВОДКА) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
5
6
6
6
7
7
8
8
9
9
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36

№

Артикул

Название

Примечание

Количество

1

134-06-73220

CABLE

SN: B45001-UP

1шт.

2

08038-00035

CAP

SN: B45001-UP

2шт.

3

04434-52312

CLIP

SN: B45001-UP

1шт.

4

01010-81020

BOLT

SN: B45001-UP

1шт.

5

01643-31032

WASHER

SN: B45001-UP

1шт.

6

134-06-73111

WIRING HARNESS

SN: B46105-UP

1шт.

|6

0

WIRING HARNESS

SN: B45001-B46104

1шт.

7

08041-00500

FUSE¤ 5A

SN: B45001-UP

3шт.

8

08041-01500

FUSE¤ 15A

SN: B45001-UP

2шт.

9

08041-02000

FUSE¤ 20A

SN: B45001-UP

5шт.

10

08041-03000

FUSE¤ 30A

SN: B45001-UP

4шт.

11

14X-06-35180

PLATE¤ FUSE

SN: B45001-UP

1шт.

12

14X-06-35191

PLATE¤ FUSE

SN: B45001-UP

1шт.

13

20T-06-71560

FUSE BOX

SN: B45001-UP

2шт.

14

21J-06-13661

DIODE

SN: B45001-UP

1шт.

15

22U-06-11270

FUSIBLE LINK¤ 65A

SN: B45001-UP

1шт.

16

08038-00519

CAP

SN: B45001-UP

2шт.

17

04434-51010

CLIP

SN: B45001-UP

1шт.

18

01010-81020

BOLT

SN: B45001-UP

1шт.

19

01643-31032

WASHER

SN: B45001-UP

1шт.

20

155-61-15350

CLIP

SN: B45001-UP

1шт.

21

07095-20627

CUSHION

SN: B45001-UP

1шт.

22

04434-53412

CLIP

SN: B45001-UP

1шт.

23

01010-81020

BOLT

SN: B45001-UP

1шт.

24

01643-31032

WASHER

SN: B45001-UP

1шт.

25

04434-53412

CLIP

SN: B45001-UP

4шт.

26

04434-52312

CLIP

SN: B45001-UP

4шт.

27

01010-81025

BOLT

SN: B45001-UP

4шт.

28

01643-31032

WASHER

SN: B45001-UP

4шт.

29

01010-81020

BOLT

SN: B45001-UP

1шт.

30

01643-31032

WASHER

SN: B45001-UP

1шт.

31

155-61-15350

CLIP

SN: B45001-UP

1шт.

32

07095-20627

CUSHION

SN: B45001-UP

1шт.

33

04434-53212

CLIP

SN: B45001-UP

1шт.

34

07095-20523

CUSHION

SN: B45001-UP

1шт.

35

01010-81025

BOLT

SN: B45001-UP

1шт.

36

01643-31032

WASHER

SN: B45001-UP

1шт.

Выбрано товаров: 37
