Komatsu
/
Бульдозеры гусеничные
/
D61EX-15 S/N B40001-UP
/
E [ЭЛЕКТРИКА]
/

VEHICLE ЭЛЕКТРОПРОВОДКА (ТОПЛИВН. БАК. ЭЛЕКТРОПРОВОДКА)

Запчасти Komatsu D61EX-15 VEHICLE ЭЛЕКТРОПРОВОДКА (ТОПЛИВН. БАК. ЭЛЕКТРОПРОВОДКА) E [ЭЛЕКТРИКА]

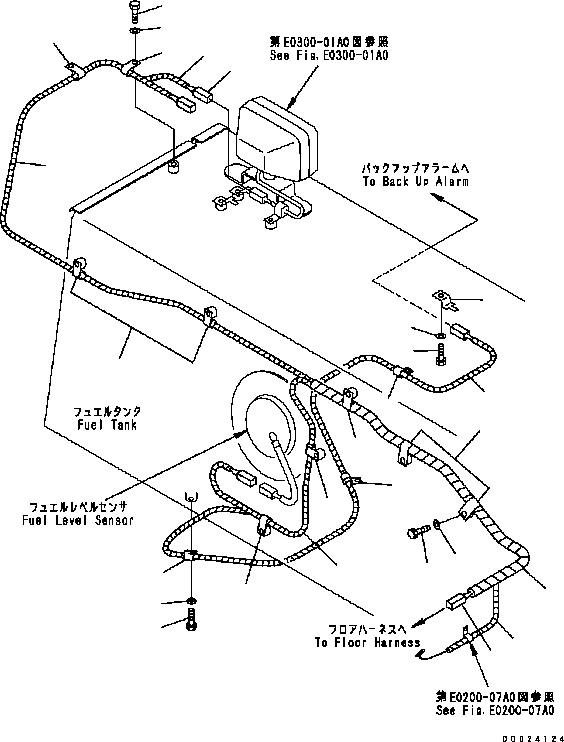

Схема запчастей Komatsu D61EX-15 - VEHICLE ЭЛЕКТРОПРОВОДКА (ТОПЛИВН. БАК. ЭЛЕКТРОПРОВОДКА) E [ЭЛЕКТРИКА]
13
14
12
2
1
12
4
12
11
10
9
8
5
15
15
9
16
17
12
6
12
9
11
10
1
3
7

№

Артикул

Название

Примечание

Количество

1

134-06-71172

WIRING HARNESS

SN: B40001-UP

1шт.

2

08017-30702

CONDUIT

SN: B40001-UP

1шт.

3

08017-30703

CONDUIT

SN: B40001-UP

1шт.

4

08017-30715

CONDUIT

SN: B40001-UP

1шт.

5

08017-30710

CONDUIT

SN: B40001-UP

1шт.

6

08017-30707

CONDUIT

SN: B40001-UP

1шт.

7

08017-31008

CONDUIT

SN: B40001-UP

1шт.

8

08193-20010

CLIP

SN: B40001-UP

1шт.

9

04434-51010

CLIP

SN: B40001-UP

3шт.

10

01010-81016

BOLT

SN: B40001-UP

4шт.

11

01643-31032

WASHER

SN: B40001-UP

4шт.

12

04434-51010

CLIP

SN: B40001-UP

6шт.

13

01010-81016

BOLT

SN: B40001-UP

6шт.

14

01643-31032

WASHER

SN: B40001-UP

6шт.

15

04434-51410

CLIP

SN: B40001-UP

3шт.

16

01010-81016

BOLT

SN: B40001-UP

3шт.

17

01643-31032

WASHER

SN: B40001-UP

3шт.

Выбрано товаров: 17
