/ / / / / / ГИДР. НАСОС. ЛИНИЯ (P.P.C.ЛИНИЯ И НАСОС ВЕНТИЛЯТОРА ДРЕНАЖН.)
Запчасти Komatsu D61EX-15 ГИДР. НАСОС. ЛИНИЯ (P.P.C.ЛИНИЯ И НАСОС ВЕНТИЛЯТОРА ДРЕНАЖН.) H [ГИДРАВЛИКА]

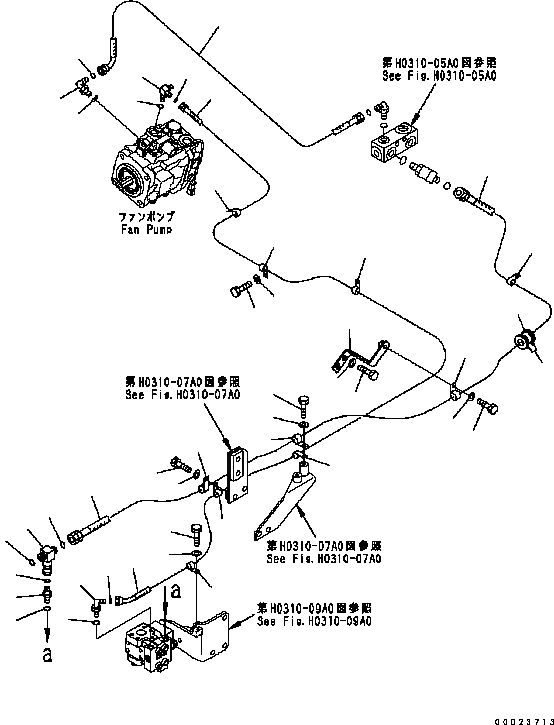

![Схема запчастей Komatsu D61EX-15 - ГИДР. НАСОС. ЛИНИЯ (P.P.C.ЛИНИЯ И НАСОС ВЕНТИЛЯТОРА ДРЕНАЖН.) H [ГИДРАВЛИКА]](https://partsell.ru/storage/images/komatsu/D61EX15B/h00027a.png)
14
12
13
2
1
3
4
11
8
8
10
9
26
8
22
28
27
20
21
24
21
25
23
8
23
21
21
22
23
8
9
10
8
4
7
5
6
18
17
19
16
15
16
20
22
1
134-62-71440
ELBOW
SN: B40001-UP
1шт.
2
07002-11423
O-RING
SN: B40001-UP
1шт.
3
02896-11008
O-RING
SN: B40001-UP
1шт.
4
134-62-71830
HOSE ASSEMBLY
SN: B40001-UP
1шт.
5
02782-10210
ELBOW
SN: B40001-UP
1шт.
6
07002-11423
O-RING
SN: B40001-UP
1шт.
7
02896-11008
O-RING
SN: B40001-UP
1шт.
8
04434-51212
CLIP
SN: B40001-UP
6шт.
9
01010-81225
BOLT
SN: B40001-UP
4шт.
10
01643-31232
WASHER
SN: B40001-UP
4шт.
11
02761-003A3
HOSE
SN: B40001-UP
1шт.
12
02782-10315
ELBOW
SN: B40001-UP
1шт.
13
07002-12034
O-RING
SN: B40001-UP
1шт.
14
02896-11009
O-RING
SN: B40001-UP
1шт.
15
134-62-72431
TEE
SN: B40001-UP
1шт.
16
02896-11012
O-RING
SN: B40001-UP
2шт.
17
02781-0031D
UNION
SN: B40001-UP
1шт.
18
07002-11423
O-RING
SN: B40001-UP
1шт.
19
02896-11009
O-RING
SN: B40001-UP
1шт.
20
134-62-72820
HOSE ASSEMBLY
SN: B40001-UP
1шт.
21
04434-51912
CLIP
SN: B40001-UP
4шт.
22
01010-81225
BOLT
SN: B40001-UP
3шт.
23
01643-31232
WASHER
SN: B40001-UP
3шт.
24
07095-00418
CUSHION
SN: B40001-UP
1шт.
25
08034-20519
BAND
SN: B40001-UP
2шт.
26
134-49-71660
STAY
SN: B40001-UP
1шт.
27
01010-81225
BOLT
SN: B40001-UP
2шт.
28
01643-31232
WASHER
SN: B40001-UP
2шт.
