Запчасти Komatsu D61EX-15 ТРАНСМИССИЯ (CARRIRER) (/) F [СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА]

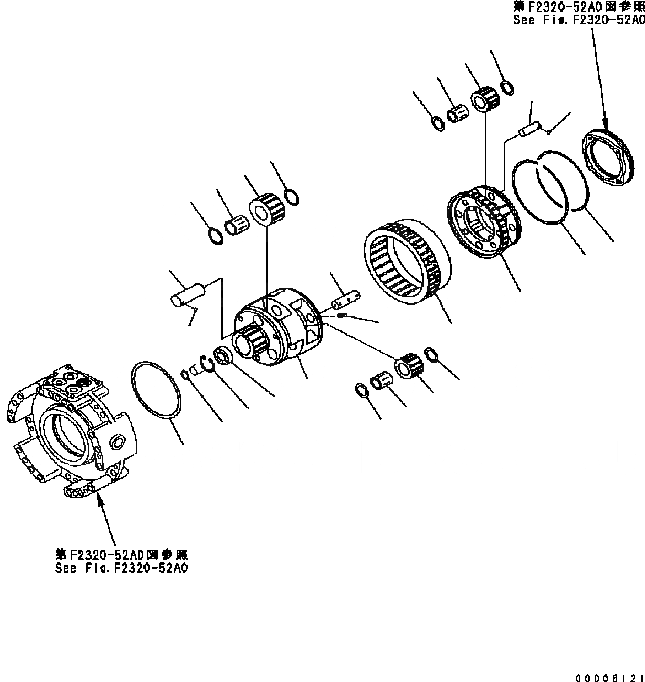

Схема запчастей Komatsu D61EX-15 - ТРАНСМИССИЯ (CARRIRER) (/) F [СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА]
4
2
3
4
20
18
19
20
21
22
16
17
5
7
6
9
1
8
10
11
12
24
13
15
23
14
15

Артикул

Название

Примечание

Количество

|1

134-15-71000

TRANSMISSION ASSEMBLY

SN: B40001-UP

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-62A0.

-1шт.

1

14X-15-22350

CARRIER

SN: B40001-UP

1шт.

2

423-15-12441

GEAR

SN: B40001-UP

4шт.

3

14X-15-29410

BEARING

SN: B40001-UP

4шт.

4

09233-12020

WASHER

SN: B40001-UP

8шт.

5

14X-15-22510

SHAFT

SN: B40001-UP

4шт.

6

14X-15-29210

RING (K2)

SN: B40001-UP

1шт.

7

04260-00635

BALL

SN: B40001-UP

4шт.

8

14X-15-22670

RING GEAR

SN: B40001-UP

1шт.

9

14X-15-29520

SNAP RING

SN: B40001-UP

1шт.

10

14X-15-22330

CARRIER

SN: B40001-UP

1шт.

11

06030-06205

BEARING

SN: B40001-UP

1шт.

12

04065-05220

RING

SN: B40001-UP

1шт.

13

14X-15-29220

SEAL RING (K2)

SN: B40001-UP

1шт.

14

14X-15-22440

GEAR

SN: B40001-UP

3шт.

15

09233-12620

WASHER

SN: B40001-UP

6шт.

16

14X-15-22520

SHAFT

SN: B40001-UP

3шт.

17

14X-15-12960

PIN

SN: B40001-UP

3шт.

18

14X-15-22430

GEAR

SN: B40001-UP

3шт.

19

428-15-19312

BEARING

SN: B40001-UP

3шт.

20

09233-13220

WASHER

SN: B40001-UP

6шт.

21

14X-15-22530

SHAFT

SN: B40001-UP

3шт.

22

04260-00635

BALL

SN: B40001-UP

3шт.

23

14X-15-29420

BEARING

SN: B40001-UP

3шт.

24

04064-02512

RING

SN: B40001-UP

1шт.

Выбрано товаров: 26
