Komatsu
/
Бульдозеры гусеничные
/
D575A-3 S/N 10101-UP
/
ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
/

ВОЗВРАТ ТОПЛИВА ТРУБЫ(№-)

Запчасти Komatsu D575A-3 ВОЗВРАТ ТОПЛИВА ТРУБЫ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

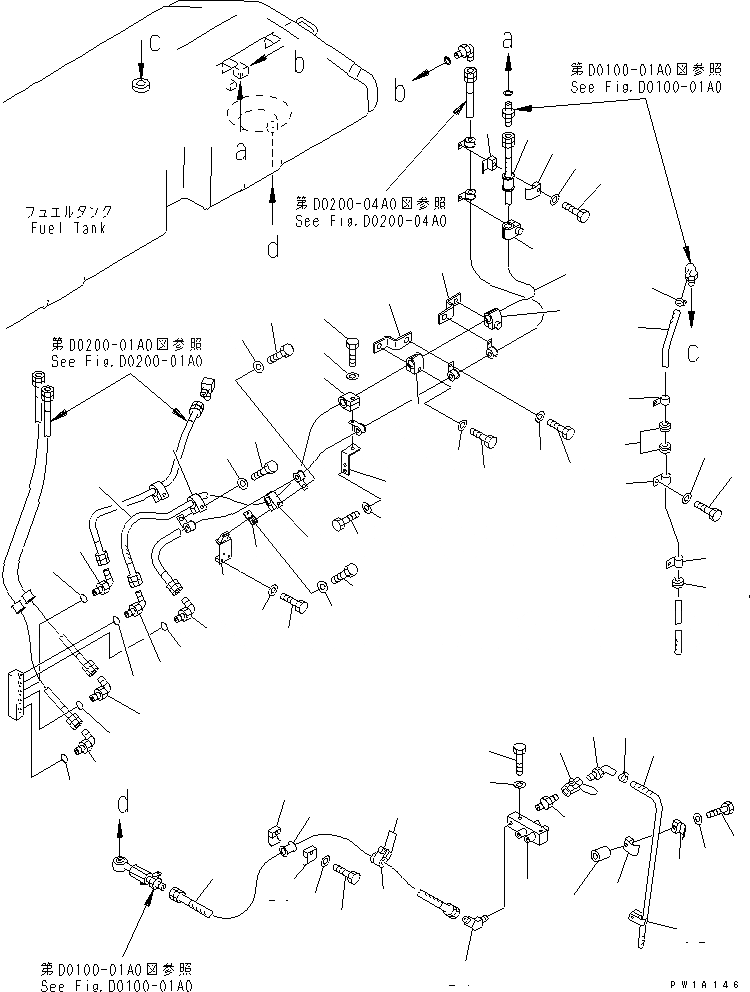

Схема запчастей Komatsu D575A-3 - ВОЗВРАТ ТОПЛИВА ТРУБЫ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
38
38
39
40
41
41A
42
42
42
43
43
43
44
45
46
47

№

Артикул

Название

Примечание

Количество

1

07102-20531

HOSE

SN: 10101-10103

1шт.

2

07095-00524

CUSHION

SN: 10101-10103

7шт.

3

07094-00518

CLAMP

SN: 10101-10103

14шт.

4

01010-81265

BOLT

SN: 10101-10103

7шт.

5

01643-31232

WASHER

SN: 10101-10103

7шт.

6

19M-04-21240

PLATE

SN: 10101-10103

2шт.

7

01010-81225

BOLT

SN: 10101-10103

2шт.

8

01643-31232

WASHER

SN: 10101-10103

2шт.

9

196-61-31490

BRACKET

SN: 10101-10103

1шт.

10

01010-81225

BOLT

SN: 10101-10103

2шт.

11

01643-31232

WASHER

SN: 10101-10103

2шт.

12

19M-04-21250

BRACKET

SN: 10101-@

1шт.

13

01010-81265

BOLT

SN: 10101-@

2шт.

14

01643-31232

WASHER

SN: 10101-@

2шт.

15

19M-04-21230

BRACKET

SN: 10101-@

1шт.

16

01010-81225

BOLT

SN: 10101-@

2шт.

17

01643-31232

WASHER

SN: 10101-@

2шт.

18

07102-20516

HOSE

SN: 10101-@

1шт.

19

07095-00524

CUSHION

SN: 10101-@

2шт.

20

07094-10518

CLAMP

SN: 10101-@

4шт.

21

01010-81265

BOLT

SN: 10101-@

2шт.

22

01643-31232

WASHER

SN: 10101-@

2шт.

23

19M-04-11421

BLOCK

SN: 10101-@

1шт.

24

566-35-42470

ELBOW

SN: 10101-@

1шт.

25

07325-10400

NIPPLE

SN: 10101-@

1шт.

26

07700-40460

VALVE

SN: 10101-@

1шт.

27

195-979-2150

JOINT

SN: 10101-@

1шт.

28

01010-81270

BOLT

SN: 10101-@

2шт.

29

01643-31232

WASHER

SN: 10101-@

2шт.

30

07260-32636

HOSE

SN: 10101-@

1шт.

31

07281-00489

CLAMP

SN: 10101-@

1шт.

32

07094-00417

CLAMP

SN: 10101-@

2шт.

33

01011-81215

BOLT

SN: 10101-@

1шт.

34

01643-31232

WASHER

SN: 10101-@

1шт.

35

144-54-51280

COLLAR

SN: 10101-@

1шт.

36

09483-47190

HOSE

SN: 10101-@

1шт.

37

07281-00489

CLAMP

SN: 10101-@

1шт.

38

20Y-62-15951

CLIP

SN: 10101-@

3шт.

39

01010-81220

BOLT

SN: 10101-@

3шт.

40

01643-31232

WASHER

SN: 10101-@

3шт.

41

209-06-51470

GROMMET

SN: 10101-10103

2шт.

41A

21T-06-73320

GROMMET

SN: 10101-@

1шт.

42

07235-10516

ELBOW

SN: 10101-@

3шт.

43

07002-12034

O-RING

SN: 10101-@

3шт.

44

07235-10630

ELBOW

SN: 10101-@

1шт.

45

07002-12434

O-RING

SN: 10101-@

1шт.

46

07235-10210

ELBOW

SN: 10101-@

1шт.

47

07002-11423

O-RING

SN: 10101-@

1шт.

Выбрано товаров: 48
