Запчасти Komatsu D575A-3-M ТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ ОБОГРЕВАТЕЛЯ) КОМПОНЕНТЫ ДВИГАТЕЛЯ

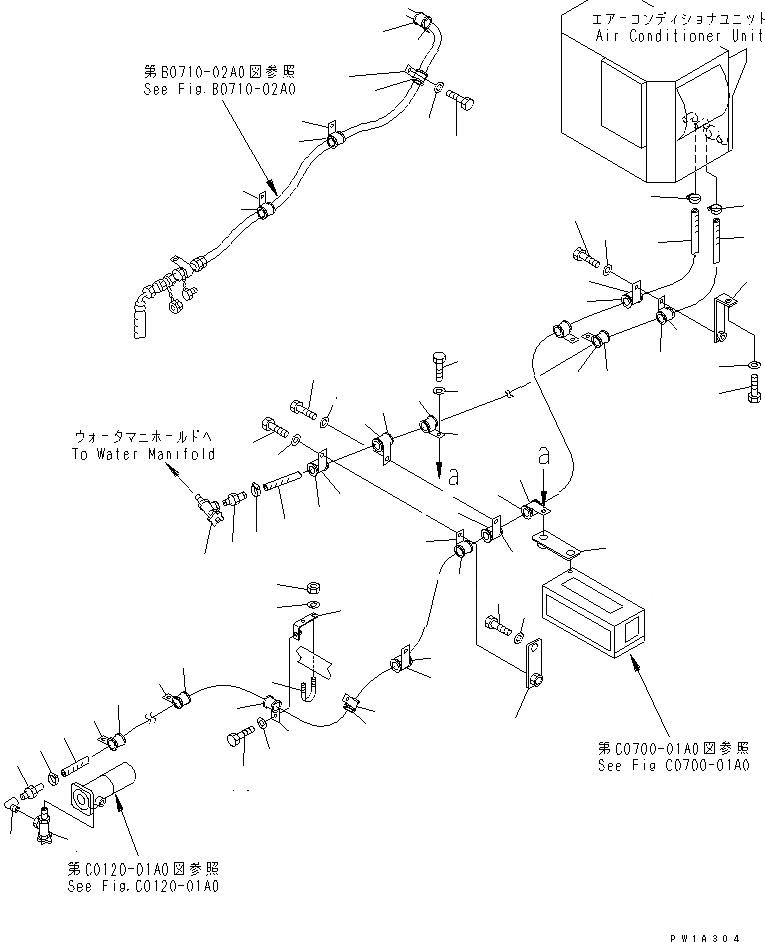

Схема запчастей Komatsu D575A-3-M - ТРУБКИ КОНДИЦИОНЕРА (ЛИНИЯ ОБОГРЕВАТЕЛЯ) КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
1
2
3
3
3A
3A
3B
3B
3C
3D
4
4
4
4
5
5
6
7
7A
7B
7C
7D
8
9
10
11
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
17
17
17
18
19
20
20
20
20
21
21
21
21
22
23

Артикул

Название

Примечание

Количество

1

195-911-5591

VALVE

SN: 10101-UP

2шт.

2

19M-979-5560

JOINT

SN: 10101-UP

1шт.

3

09483-10535

HOSE

SN: 10101-UP

1шт.

3A

04434-53212

CLIP

SN: 10101-UP

2шт.

3B

07095-20523

CUSHION

SN: 10101-UP

2шт.

3C

01010-81220

BOLT

SN: 10101-UP

1шт.

3D

01643-31232

WASHER

SN: 10101-UP

1шт.

4

198-09-31210

CLAMP

SN: 10101-UP

4шт.

5

154-Z11-5340

BRACKET

SN: 10101-UP

2шт.

6

01010-81225

BOLT

SN: 10101-UP

1шт.

7

01643-31232

WASHER

SN: 10101-UP

1шт.

7A

205-56-11450

BRACKET

SN: 10101-UP

1шт.

7B

07283-34949

CLIP

SN: 10101-UP

1шт.

7C

01597-01009

NUT

SN: 10101-UP

2шт.

7D

01643-31032

WASHER

SN: 10101-UP

2шт.

8

209-979-6220

BRACKET

SN: 10101-UP

1шт.

9

01010-81225

BOLT

SN: 10101-UP

1шт.

10

01643-31232

WASHER

SN: 10101-UP

1шт.

11

07323-30400

ELBOW

SN: 10101-UP

1шт.

12

145-Z79-5610

JOINT

SN: 10101-UP

1шт.

13

09483-50575

HOSE

SN: 10101-UP

1шт.

14

04434-53212

CLIP

SN: 10101-UP

13шт.

15

07095-20523

CUSHION

SN: 10101-UP

13шт.

16

01010-81220

BOLT

SN: 10101-UP

6шт.

17

01643-31232

WASHER

SN: 10101-UP

6шт.

18

01010-81020

BOLT

SN: 10101-UP

1шт.

19

01643-31032

WASHER

SN: 10101-UP

1шт.

20

04434-51912

CLIP

SN: 10101-UP

4шт.

21

07095-20213

CUSHION

SN: 10101-UP

4шт.

22

01010-81220

BOLT

SN: 10101-UP

4шт.

23

01643-31232

WASHER

SN: 10101-UP

4шт.

Выбрано товаров: 31
