Запчасти Komatsu SA12V170-1D-A ВОЗДУХООЧИСТИТЕЛЬ СОЕДИН-Е(№8-) ДВИГАТЕЛЬ

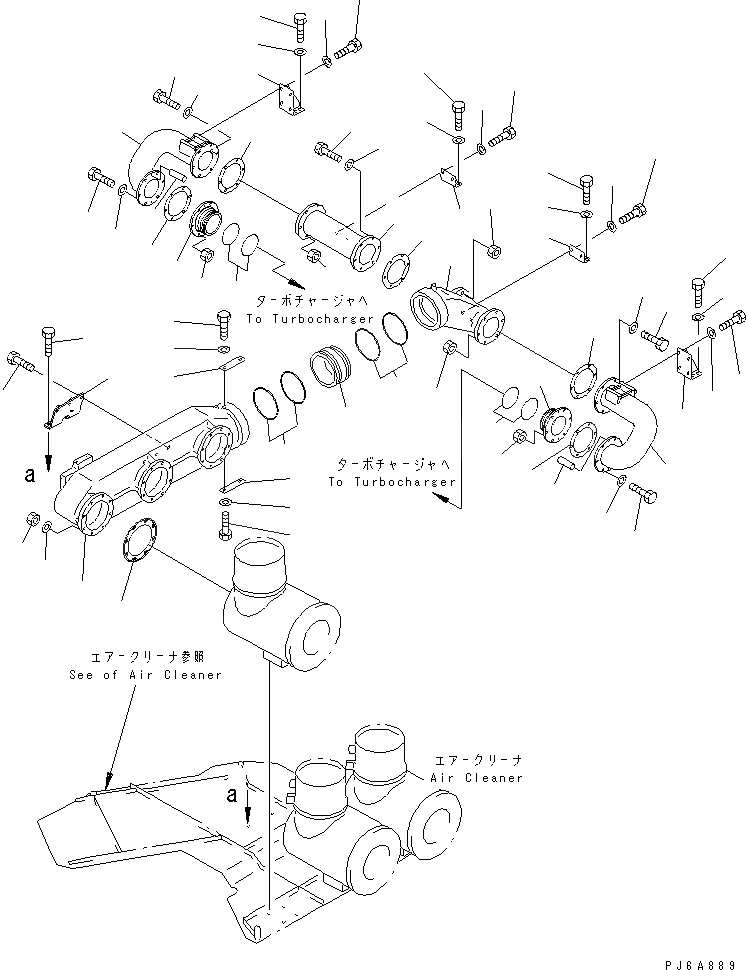

Схема запчастей Komatsu SA12V170-1D-A - ВОЗДУХООЧИСТИТЕЛЬ СОЕДИН-Е(№8-) ДВИГАТЕЛЬ
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
16
16
16
16
17
17
17
18
18
19
19
19
19
19
20
20
20
20
20
21
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
27
27
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
16
16
16
16
17
17
17
18
18
19
19
19
19
19
20
20
20
20
20
21
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
27
27

Артикул

Название

Примечание

Количество

1

6166-11-8840

CONNECTOR

SN: 10181-UP

1шт.

2

6127-81-4823

GASKET (K1)

SN: 10181-UP

3шт.

3

01580-11008

NUT

SN: 10181-UP

24шт.

4

01640-21016

WASHER

SN: 10181-UP

24шт.

5

6166-11-8330

BRACKET

SN: 10181-UP

1шт.

6

01010-81025

BOLT

SN: 10181-UP

5шт.

7

6166-11-8880

CONNECTOR

SN: 10181-UP

1шт.

8

6166-11-8860

JOINT

SN: 10181-UP

1шт.

9

02895-67187

O-RING (K1)

SN: 10181-UP

4шт.

10

6166-11-8870

PLATE

SN: 10181-UP

2шт.

11

01010-81022

BOLT

SN: 10181-UP

4шт.

12

01640-21016

WASHER

SN: 10181-UP

4шт.

13

6166-11-8980

CONNECTOR

SN: 10181-UP

1шт.

14

6166-11-8960

CONNECTOR,L.H.

SN: 10181-UP

1шт.

15

6166-11-8970

CONNECTOR,R.H.

SN: 10181-UP

1шт.

16

6166-11-8851

GASKET (K1)

SN: 10181-UP

5шт.

17

01010-81040

BOLT

SN: 10181-UP

18шт.

18

01010-81045

BOLT

SN: 10181-UP

12шт.

19

01580-11008

NUT

SN: 10181-UP

30шт.

20

01640-21016

WASHER

SN: 10181-UP

30шт.

21

02895-67116

O-RING (K1)

SN: 10181-UP

4шт.

22

6166-11-8930

BRACKET

SN: 10181-UP

2шт.

23

6166-11-8940

BRACKET

SN: 10181-UP

2шт.

24

01010-81025

BOLT

SN: 10181-UP

24шт.

25

01643-31032

WASHER

SN: 10181-UP

24шт.

26

6166-11-8950

CONNECTOR

SN: 10181-UP

2шт.

27

04020-00820

PIN,DOWEL

SN: 10181-UP

2шт.

1

6166-11-8840

CONNECTOR

SN: 10181-UP

1шт.

2

6127-81-4823

GASKET (K1)

SN: 10181-UP

3шт.

3

01580-11008

NUT

SN: 10181-UP

24шт.

4

01640-21016

WASHER

SN: 10181-UP

24шт.

5

6166-11-8330

BRACKET

SN: 10181-UP

1шт.

6

01010-81025

BOLT

SN: 10181-UP

5шт.

7

6166-11-8880

CONNECTOR

SN: 10181-UP

1шт.

8

6166-11-8860

JOINT

SN: 10181-UP

1шт.

9

02895-67187

O-RING (K1)

SN: 10181-UP

4шт.

10

6166-11-8870

PLATE

SN: 10181-UP

2шт.

11

01010-81022

BOLT

SN: 10181-UP

4шт.

12

01640-21016

WASHER

SN: 10181-UP

4шт.

13

6166-11-8980

CONNECTOR

SN: 10181-UP

1шт.

14

6166-11-8960

CONNECTOR,L.H.

SN: 10181-UP

1шт.

15

6166-11-8970

CONNECTOR,R.H.

SN: 10181-UP

1шт.

16

6166-11-8851

GASKET (K1)

SN: 10181-UP

5шт.

17

01010-81040

BOLT

SN: 10181-UP

18шт.

18

01010-81045

BOLT

SN: 10181-UP

12шт.

19

01580-11008

NUT

SN: 10181-UP

30шт.

20

01640-21016

WASHER

SN: 10181-UP

30шт.

21

02895-67116

O-RING (K1)

SN: 10181-UP

4шт.

22

6166-11-8930

BRACKET

SN: 10181-UP

2шт.

23

6166-11-8940

BRACKET

SN: 10181-UP

2шт.

24

01010-81025

BOLT

SN: 10181-UP

24шт.

25

01643-31032

WASHER

SN: 10181-UP

24шт.

26

6166-11-8950

CONNECTOR

SN: 10181-UP

2шт.

27

04020-00820

PIN,DOWEL

SN: 10181-UP

2шт.

Выбрано товаров: 54
