Запчасти Komatsu SA12V170-1D-A ТОПЛИВН. ПОДАЮЩ. И OVER ПОТОК ТРУБЫ (/)(№-9) ДВИГАТЕЛЬ

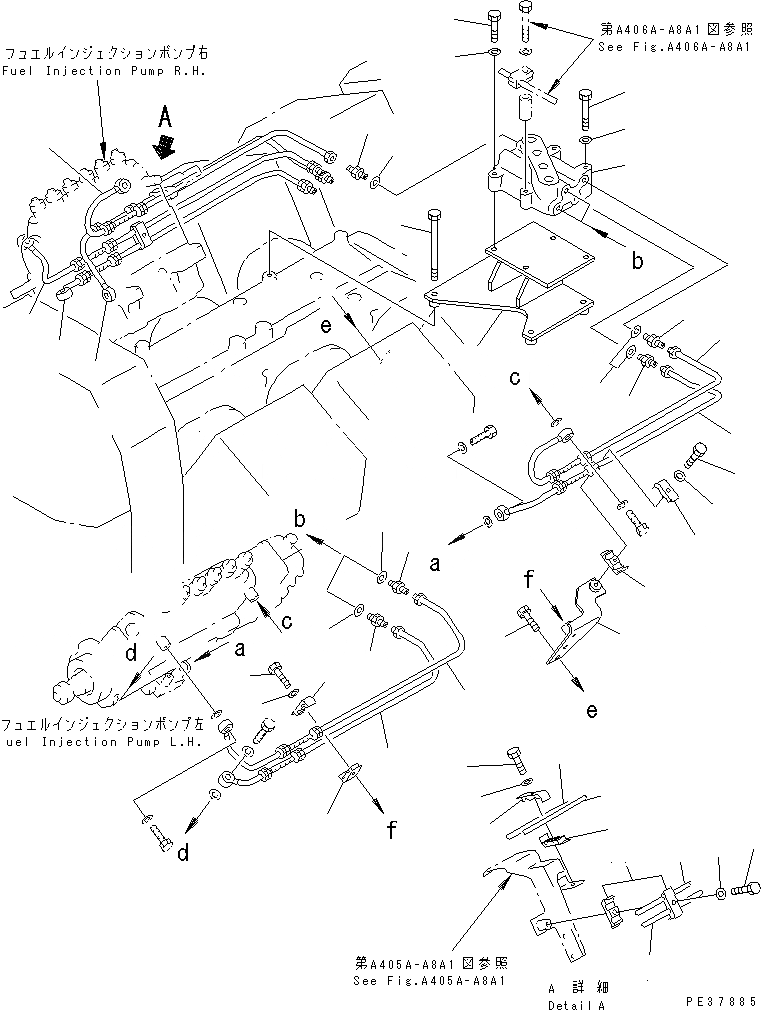

Схема запчастей Komatsu SA12V170-1D-A - ТОПЛИВН. ПОДАЮЩ. И OVER ПОТОК ТРУБЫ (/)(№-9) ДВИГАТЕЛЬ
1
2
2
3
4
4
5
6
6
7
8
8
9
10
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
21
1
2
2
3
4
4
5
6
6
7
8
8
9
10
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
21

Артикул

Название

Примечание

Количество

1

6166-71-6330

TUBE,L.H.

SN: 10024-10096

1шт.

2

6166-71-6340

TUBE,R.H.

SN: 10024-10096

1шт.

3

6166-71-6370

TUBE,L.H.

SN: 10024-10096

1шт.

4

6166-71-6360

TUBE,R.H.

SN: 10024-10096

1шт.

5

6166-71-6430

TUBE,L.H.

SN: 10024-10096

1шт.

6

6166-71-6440

TUBE,R.H.

SN: 10024-10096

1шт.

7

6166-71-6470

TUBE,L.H.

SN: 10024-10096

1шт.

8

6166-71-6460

TUBE,R.H.

SN: 10024-10096

1шт.

9

6166-71-6350

JOINT

SN: 10024-10096

1шт.

10

07211-51016

NIPPLE

SN: 10024-@

8шт.

11

07005-01612

SEAL, WASHER

SN: 10024-@

8шт.

12

01010-81050

BOLT

SN: 10024-10096

1шт.

13

01010-81080

BOLT

SN: 10024-10096

2шт.

14

01640-21016

WASHER

SN: 10024-@

3шт.

15

6166-71-6580

BRACKET,L.H.

SN: 10024-@

1шт.

16

01010-81020

BOLT

SN: 10024-@

2шт.

17

6166-71-7850

CLAMP

SN: 10024-@

8шт.

18

01010-80835

BOLT

SN: 10024-@

4шт.

19

01640-20816

WASHER

SN: 10024-@

4шт.

20

6166-81-5540

BRACKET

SN: 10024-10096

1шт.

21

01011-81080

BOLT

SN: 10024-10096

4шт.

1

6166-71-6330

TUBE,L.H.

SN: 10024-10096

1шт.

2

6166-71-6340

TUBE,R.H.

SN: 10024-10096

1шт.

3

6166-71-6370

TUBE,L.H.

SN: 10024-10096

1шт.

4

6166-71-6360

TUBE,R.H.

SN: 10024-10096

1шт.

5

6166-71-6430

TUBE,L.H.

SN: 10024-10096

1шт.

6

6166-71-6440

TUBE,R.H.

SN: 10024-10096

1шт.

7

6166-71-6470

TUBE,L.H.

SN: 10024-10096

1шт.

8

6166-71-6460

TUBE,R.H.

SN: 10024-10096

1шт.

9

6166-71-6350

JOINT

SN: 10024-10096

1шт.

10

07211-51016

NIPPLE

SN: 10024-@

8шт.

11

07005-01612

SEAL, WASHER

SN: 10024-@

8шт.

12

01010-81050

BOLT

SN: 10024-10096

1шт.

13

01010-81080

BOLT

SN: 10024-10096

2шт.

14

01640-21016

WASHER

SN: 10024-@

3шт.

15

6166-71-6580

BRACKET,L.H.

SN: 10024-@

1шт.

16

01010-81020

BOLT

SN: 10024-@

2шт.

17

6166-71-7850

CLAMP

SN: 10024-@

8шт.

18

01010-80835

BOLT

SN: 10024-@

4шт.

19

01640-20816

WASHER

SN: 10024-@

4шт.

20

6166-81-5540

BRACKET

SN: 10024-10096

1шт.

21

01011-81080

BOLT

SN: 10024-10096

4шт.

Выбрано товаров: 42
