Запчасти Komatsu D575A-2 ЭЛЕКТРИКА(№8-) ЭЛЕКТРИКА

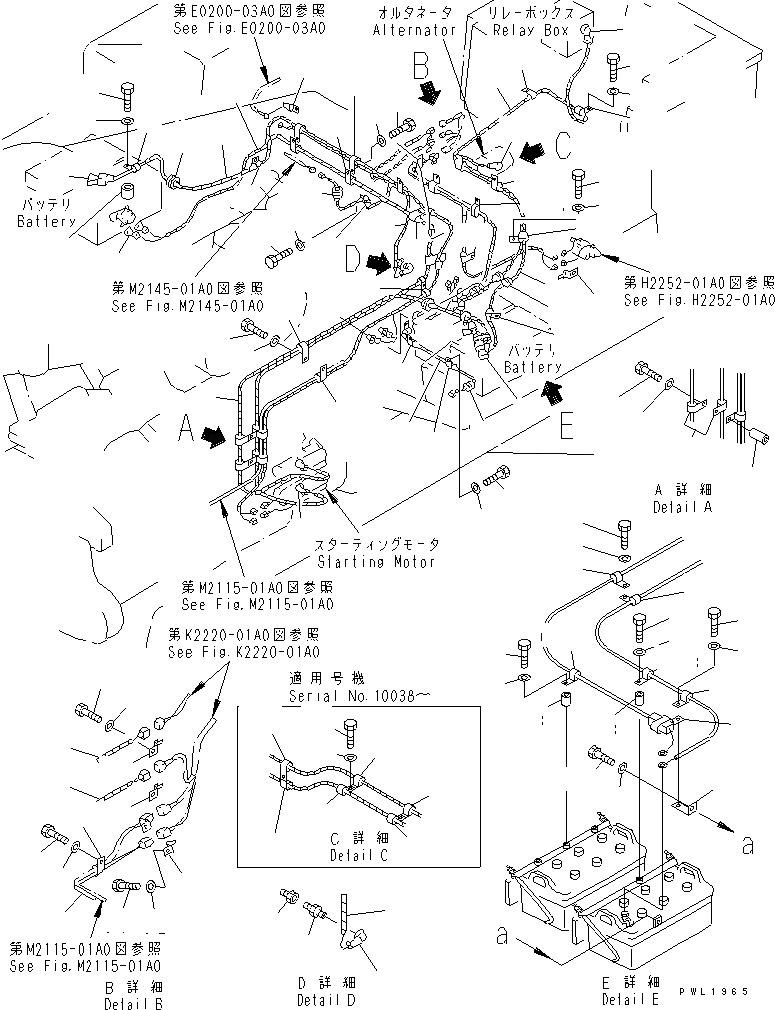

Схема запчастей Komatsu D575A-2 - ЭЛЕКТРИКА(№8-) ЭЛЕКТРИКА
1
2
3
4
5
5
6
7
7
7
7A
7A
7A
8
8
8A
8B
8B
8B
9
9
9
9
9
9
10
10
11
12
12A
12A
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
23
24
25
25
25
25A
25B
25B
25B
25B
26
27
28
28
28
29
30
30
30
30
31
31
32
32
33
34
35
36
36
36
36A
36A
36A
36A
36A
36A
36A
37
37
38
38
39
40
40
42
43
44
45
46
46
46
47
48
49
50
51
52

№

Артикул

Название

Примечание

Количество

1

19M-06-11650

WIRE ASS'Y

SN: 10001-UP

1шт.

2

198-06-41140

WIRING HARNESS

SN: 10001-UP

1шт.

3

08038-22511

CAP

SN: 10001-UP

1шт.

4

198-06-12760

COVER

SN: 10001-UP

1шт.

5

08038-12027

CAP

SN: 10001-UP

2шт.

6

08037-03614

GROMMET

SN: 10001-UP

2шт.

7

08035-03014

CLIP

SN: 10038-UP

4шт.

7A

04434-52712

CLIP

SN: 10038-UP

7шт.

8

01010-81220

BOLT

SN: 10001-UP

6шт.

8A

01010-81275

BOLT

SN: 10038-UP

2шт.

8B

01010-81245

BOLT

SN: 10038-UP

3шт.

9

01643-31232

WASHER

SN: 10038-UP

9шт.

10

19M-06-17671

WIRING HARNESS

SN: 10001-UP

1шт.

11

08037-02512

GROMMET

SN: 10001-UP

2шт.

12

08036-01814

CLIP

SN: 10003-UP

2шт.

12A

209-06-12190

CLIP

SN: 10001-UP

5шт.

13

01010-81220

BOLT

SN: 10001-UP

8шт.

14

01643-31232

WASHER

SN: 10001-UP

8шт.

15

19M-06-17991

WIRING HARNESS

SN: 10043-UP

1шт.

|15

19M-06-17990

WIRING HARNESS

SN: 10001-10042

1шт.

16

08038-00218

CAP

SN: 10001-UP

4шт.

17

08034-00414

BAND

SN: 10001-UP

2шт.

18

08036-01014

CLIP

SN: 10001-UP

1шт.

19

01010-81220

BOLT

SN: 10001-UP

1шт.

20

01643-31232

WASHER

SN: 10001-UP

1шт.

21

19M-06-17730

CABLE

SN: 10001-UP

1шт.

22

19M-06-17740

CABLE

SN: 10001-UP

1шт.

23

08038-02027

CAP

SN: 10001-UP

2шт.

24

08037-02512

GROMMET

SN: 10001-UP

2шт.

25

08036-01414

CLIP

SN: 10038-UP

2шт.

25A

04434-51512

CLIP

SN: 10038-UP

2шт.

25B

195-33-11220

SPACER

SN: 10038-UP

3шт.

26

01010-81220

BOLT

SN: 10001-UP

3шт.

27

01643-31232

WASHER

SN: 10001-UP

3шт.

28

19M-06-17651

WIRING HARNESS

SN: 10001-UP

1шт.

29

08053-00912

CLIP

SN: 10001-UP

1шт.

30

08053-01512

CLIP

SN: 10001-UP

4шт.

31

01010-81220

BOLT

SN: 10001-UP

4шт.

32

01643-31232

WASHER

SN: 10001-UP

4шт.

33

08073-00505

SWITCH,ENGINE OIL PRESSURE

SN: 10001-UP

1шт.

34

202-62-21330

BUSHING

SN: 10001-UP

1шт.

35

08038-10519

CAP

SN: 10001-UP

1шт.

36

195-01-14450

CLIP

SN: 10038-UP

1шт.

|36

195-01-14450

CLIP

SN: 10036-10037

4шт.

36A

08036-01414

CLIP

SN: 10038-UP

14шт.

|36A

08036-01414

CLIP

SN: 10036-10037

8шт.

37

01010-81220

BOLT

SN: 10038-UP

8шт.

|37

01010-81220

BOLT

SN: 10001-10037

7шт.

38

01643-31232

WASHER

SN: 10038-UP

8шт.

|38

01643-31232

WASHER

SN: 10001-10037

7шт.

39

21T-54-71980

GROMMET

SN: 10001-UP

1шт.

40

08036-01014

CLIP

SN: 10003-UP

3шт.

42

203-06-61730

BRACKET

SN: 10038-UP

1шт.

43

01010-81225

BOLT

SN: 10038-UP

1шт.

44

01643-31232

WASHER

SN: 10038-UP

1шт.

45

209-06-12190

CLIP

SN: 10038-UP

1шт.

46

04434-51512

CLIP

SN: 10038-UP

1шт.

47

01010-81225

BOLT

SN: 10038-UP

1шт.

48

01643-31232

WASHER

SN: 10038-UP

1шт.

49

04434-51812

CLIP

SN: 10038-UP

1шт.

50

01010-81230

BOLT

SN: 10038-UP

2шт.

51

01643-31232

WASHER

SN: 10038-UP

2шт.

52

175-40-22540

SPACER

SN: 10038-UP

2шт.

Выбрано товаров: 63
