Главная
/
Справочники
/
Komatsu
/
Бульдозеры гусеничные
/
D475ASD-5E0 S/N 30147-UP
/
SAA12V140E-3A S/N 502127-UP (For D475A-5E0/D475ASD-5E0)
/
ДВИГАТЕЛЬ ЭЛЕКТРИКА
/
ПРОВОДКА, ДЛЯ VHMS, ДАТЧИК УР-НЯ МАСЛА
/

ПРОВОДКА, (/) (№9-)

Запчасти Komatsu SAA12V140E-3A ПРОВОДКА, (/) (№9-) ПРОВОДКА, ДЛЯ VHMS, ДАТЧИК УР-НЯ МАСЛА

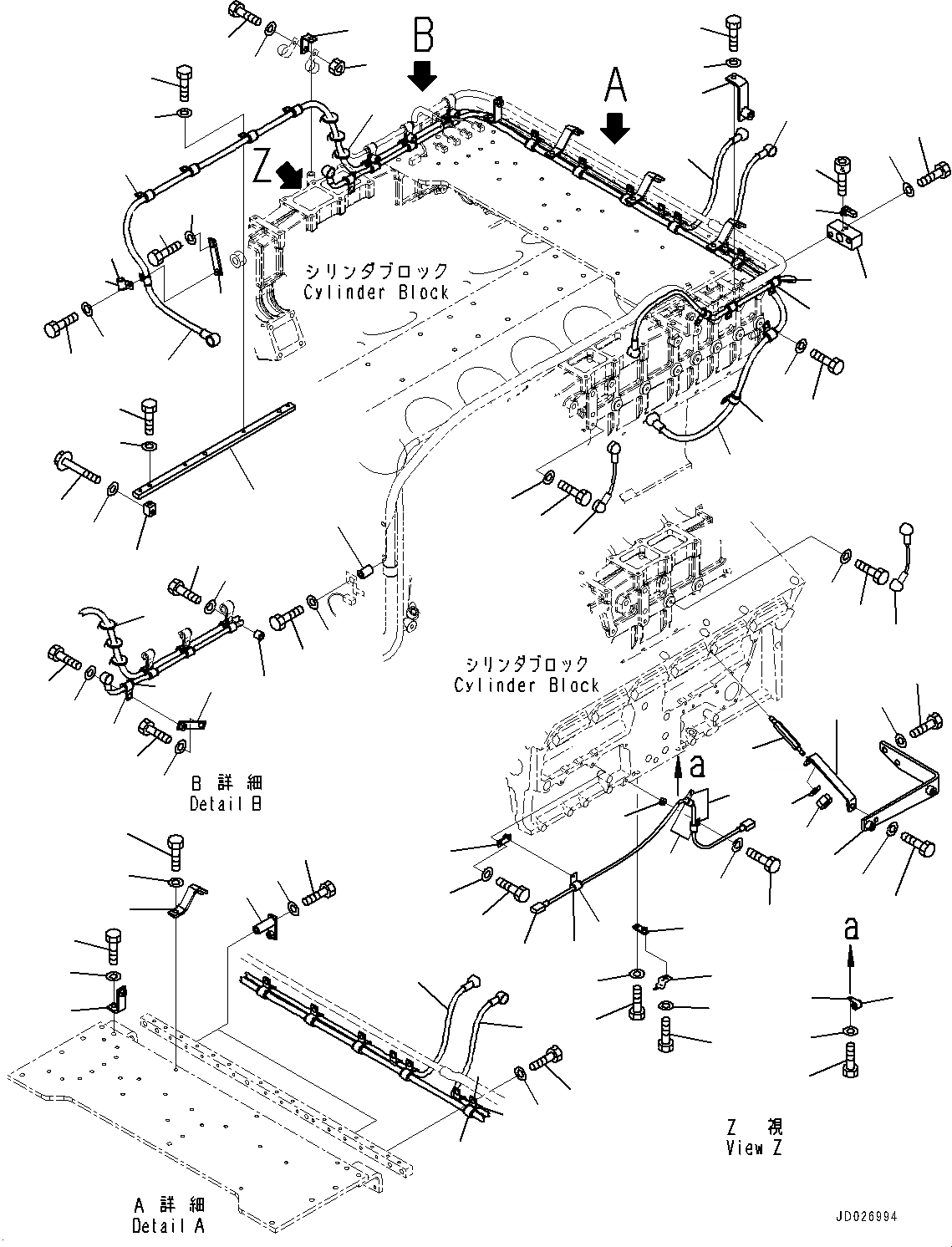

Схема запчастей Komatsu SAA12V140E-3A - ПРОВОДКА, (/) (№9-) ПРОВОДКА, ДЛЯ VHMS, ДАТЧИК УР-НЯ МАСЛА
2
3
4
67
68
69
55
56
57
7
75
74
73
9
28
1
24
22
13
14
16
17
18
19
20
21
23
26
27
32
8
9
15
29
30
31
22
24
28
72
71
70
54
53
52
51
1
15
30
31
50
63
64
65
66
58
59
60
61
62
35
36
37
44
41
45
43
45
42
41
45
45
38
39
40
42
49
48
49
48
45
42
46
47
15
33
34
31
30
29
25
24
22
12
11
7
6
5
10
9
8
37
36
35
2
3
4
67
68
69
55
56
57
7
75
74
73
9
28
1
24
22
13
14
16
17
18
19
20
21
23
26
27
32
8
9
15
29
30
31
22
24
28
72
71
70
54
53
52
51
1
15
30
31
50
63
64
65
66
58
59
60
61
62
35
36
37
44
41
45
43
45
42
41
45
45
38
39
40
42
49
48
49
48
45
42
46
47
15
33
34
31
30
29
25
24
22
12
11
7
6
5
10
9
8
37
36
35

№

Артикул

Название

Примечание

Количество

1

6219-81-7520

Wire

SN: 502249-@

1шт.

2

04434-51710

Clip

SN: 502249-@

7шт.

3

198-06-53530

Cushion

SN: 502249-@

7шт.

4

01010-81020

Bolt

SN: 502249-@

2шт.

5

6166-11-5391

Spacer

SN: 502249-@

1шт.

6

01010-81050

Bolt

SN: 502249-@

1шт.

7

01643-31032

Washer

SN: 502249-@

11шт.

8

6219-81-7550

Wire

SN: 502249-@

1шт.

9

04434-51910

Clip

SN: 502249-@

16шт.

10

01010-81020

Bolt

SN: 502249-@

6шт.

11

01010-81045

Bolt

SN: 502249-@

3шт.

12

6631-11-5630

Spacer

SN: 502249-@

3шт.

13

6219-81-7950

Bracket

SN: 502249-@

3шт.

14

01435-01090

Bolt

SN: 502249-505062

3шт.

15

01643-31032

Washer

SN: 502249-505062

12шт.

16

6219-81-7840

Bracket

SN: 502249-@

1шт.

17

01010-81025

Bolt

SN: 502249-@

3шт.

18

01643-31032

Washer

SN: 502249-@

3шт.

19

01010-81020

Bolt

SN: 502249-@

4шт.

20

01643-31032

Washer

SN: 502249-@

4шт.

21

6151-81-5990

Bracket

SN: 502249-@

1шт.

22

01010-81030

Bolt

SN: 502249-@

3шт.

23

01580-11008

Nut

SN: 502249-@

1шт.

24

01643-31032

Washer

SN: 502249-@

3шт.

25

6212-65-6390

Plate

SN: 502249-@

1шт.

26

01010-81035

Bolt

SN: 502249-@

1шт.

27

01643-31032

Washer

SN: 502249-@

2шт.

28

6219-81-7170

Wiring Harness

SN: 502249-@

1шт.

29

6218-81-8480

Band

SN: 502249-@

3шт.

30

04434-51710

Clip

SN: 502249-@

7шт.

31

198-06-53530

Cushion

SN: 502249-@

7шт.

32

6212-65-6390

Plate

SN: 502249-@

1шт.

33

01010-81020

Bolt

SN: 502249-@

4шт.

34

01643-31032

Washer

SN: 502249-@

3шт.

35

6219-81-8180

Wire

SN: 502249-@

2шт.

36

01010-81020

Bolt

SN: 502249-@

2шт.

37

01643-31032

Washer

SN: 502249-@

2шт.

38

6219-81-7510

Wiring Harness

SN: 502249-@

1шт.

39

08193-20010

Clip

SN: 502249-@

1шт.

40

01010-81050

Bolt

SN: 502249-505250

2шт.

41

6212-85-2440

Bracket

SN: 502249-@

4шт.

42

01010-81020

Bolt

SN: 502249-@

5шт.

43

01010-81035

Bolt

SN: 502249-@

2шт.

44

6136-51-6190

Spacer

SN: 502249-@

2шт.

45

01643-31032

Washer

SN: 502249-@

10шт.

46

04434-51210

Clip

SN: 502249-@

1шт.

47

198-06-53510

Cushion

SN: 502249-@

1шт.

48

04434-51410

Clip

SN: 502249-@

3шт.

49

198-06-53520

Cushion

SN: 502249-@

3шт.

50

6219-81-8340

Bracket

SN: 502249-@

1шт.

51

6261-81-2600

Sensor

SN: 502249-@

1шт.

52

01252-60520

Bolt, Hexagon Socket Head

SN: 502249-@

1шт.

53

01010-81260

Bolt

SN: 502249-@

2шт.

54

01643-31232

Washer

SN: 502249-@

2шт.

55

6219-81-7810

Bracket

SN: 502249-@

3шт.

56

01010-81025

Bolt

SN: 502249-@

3шт.

57

01643-31032

Washer

SN: 502249-@

3шт.

58

6219-81-7911

Bracket

SN: 502249-@

1шт.

59

6219-81-7880

Bracket

SN: 502249-@

1шт.

60

6215-71-7371

Bolt

SN: 502249-@

1шт.

61

01010-81035

Bolt

SN: 502249-@

2шт.

62

01643-31032

Washer

SN: 502249-@

2шт.

63

01580-11008

Nut

SN: 502249-@

1шт.

64

01643-31032

Washer

SN: 502249-@

1шт.

65

01010-81030

Bolt

SN: 502249-@

1шт.

66

01643-31032

Washer

SN: 502249-@

1шт.

67

6219-81-8910

Bracket

SN: 502249-@

1шт.

68

01010-81035

Bolt

SN: 502249-@

1шт.

69

01643-31032

Washer

SN: 502249-@

1шт.

70

6219-81-8920

Bracket

SN: 502249-@

1шт.

71

01010-81025

Bolt

SN: 502249-@

1шт.

72

01643-31032

Washer

SN: 502249-@

1шт.

73

6219-81-8930

Bracket

SN: 502249-@

3шт.

74

01010-81085

Bolt

SN: 502249-@

3шт.

75

01643-31032

Washer

SN: 502249-@

3шт.

1

6219-81-7520

Wire

SN: 502249-@

1шт.

2

04434-51710

Clip

SN: 502249-@

7шт.

3

198-06-53530

Cushion

SN: 502249-@

7шт.

4

01010-81020

Bolt

SN: 502249-@

2шт.

5

6166-11-5391

Spacer

SN: 502249-@

1шт.

6

01010-81050

Bolt

SN: 502249-@

1шт.

7

01643-31032

Washer

SN: 502249-@

11шт.

8

6219-81-7550

Wire

SN: 502249-@

1шт.

9

04434-51910

Clip

SN: 502249-@

16шт.

10

01010-81020

Bolt

SN: 502249-@

6шт.

11

01010-81045

Bolt

SN: 502249-@

3шт.

12

6631-11-5630

Spacer

SN: 502249-@

3шт.

13

6219-81-7950

Bracket

SN: 502249-@

3шт.

14

01435-01090

Bolt

SN: 502249-505062

3шт.

15

01643-31032

Washer

SN: 502249-505062

12шт.

16

6219-81-7840

Bracket

SN: 502249-@

1шт.

17

01010-81025

Bolt

SN: 502249-@

3шт.

18

01643-31032

Washer

SN: 502249-@

3шт.

19

01010-81020

Bolt

SN: 502249-@

4шт.

20

01643-31032

Washer

SN: 502249-@

4шт.

21

6151-81-5990

Bracket

SN: 502249-@

1шт.

22

01010-81030

Bolt

SN: 502249-@

3шт.

23

01580-11008

Nut

SN: 502249-@

1шт.

24

01643-31032

Washer

SN: 502249-@

3шт.

25

6212-65-6390

Plate

SN: 502249-@

1шт.

26

01010-81035

Bolt

SN: 502249-@

1шт.

27

01643-31032

Washer

SN: 502249-@

2шт.

28

6219-81-7170

Wiring Harness

SN: 502249-@

1шт.

29

6218-81-8480

Band

SN: 502249-@

3шт.

30

04434-51710

Clip

SN: 502249-@

7шт.

31

198-06-53530

Cushion

SN: 502249-@

7шт.

32

6212-65-6390

Plate

SN: 502249-@

1шт.

33

01010-81020

Bolt

SN: 502249-@

4шт.

34

01643-31032

Washer

SN: 502249-@

3шт.

35

6219-81-8180

Wire

SN: 502249-@

2шт.

36

01010-81020

Bolt

SN: 502249-@

2шт.

37

01643-31032

Washer

SN: 502249-@

2шт.

38

6219-81-7510

Wiring Harness

SN: 502249-@

1шт.

39

08193-20010

Clip

SN: 502249-@

1шт.

40

01010-81050

Bolt

SN: 502249-505250

2шт.

41

6212-85-2440

Bracket

SN: 502249-@

4шт.

42

01010-81020

Bolt

SN: 502249-@

5шт.

43

01010-81035

Bolt

SN: 502249-@

2шт.

44

6136-51-6190

Spacer

SN: 502249-@

2шт.

45

01643-31032

Washer

SN: 502249-@

10шт.

46

04434-51210

Clip

SN: 502249-@

1шт.

47

198-06-53510

Cushion

SN: 502249-@

1шт.

48

04434-51410

Clip

SN: 502249-@

3шт.

49

198-06-53520

Cushion

SN: 502249-@

3шт.

50

6219-81-8340

Bracket

SN: 502249-@

1шт.

51

6261-81-2600

Sensor

SN: 502249-@

1шт.

52

01252-60520

Bolt, Hexagon Socket Head

SN: 502249-@

1шт.

53

01010-81260

Bolt

SN: 502249-@

2шт.

54

01643-31232

Washer

SN: 502249-@

2шт.

55

6219-81-7810

Bracket

SN: 502249-@

3шт.

56

01010-81025

Bolt

SN: 502249-@

3шт.

57

01643-31032

Washer

SN: 502249-@

3шт.

58

6219-81-7911

Bracket

SN: 502249-@

1шт.

59

6219-81-7880

Bracket

SN: 502249-@

1шт.

60

6215-71-7371

Bolt

SN: 502249-@

1шт.

61

01010-81035

Bolt

SN: 502249-@

2шт.

62

01643-31032

Washer

SN: 502249-@

2шт.

63

01580-11008

Nut

SN: 502249-@

1шт.

64

01643-31032

Washer

SN: 502249-@

1шт.

65

01010-81030

Bolt

SN: 502249-@

1шт.

66

01643-31032

Washer

SN: 502249-@

1шт.

67

6219-81-8910

Bracket

SN: 502249-@

1шт.

68

01010-81035

Bolt

SN: 502249-@

1шт.

69

01643-31032

Washer

SN: 502249-@

1шт.

70

6219-81-8920

Bracket

SN: 502249-@

1шт.

71

01010-81025

Bolt

SN: 502249-@

1шт.

72

01643-31032

Washer

SN: 502249-@

1шт.

73

6219-81-8930

Bracket

SN: 502249-@

3шт.

74

01010-81085

Bolt

SN: 502249-@

3шт.

75

01643-31032

Washer

SN: 502249-@

3шт.

Выбрано товаров: 150
