D475ASD-5E0 S/N 30147-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/
ОСНОВН. КОНСТРУКЦИЯ
/

ОСНОВН. КОНСТРУКЦИЯ, ПОЛ, ПРОВОДКА (/) (№7-)

Запчасти Komatsu D475ASD-5E0 ОСНОВН. КОНСТРУКЦИЯ, ПОЛ, ПРОВОДКА (/) (№7-) ОСНОВН. КОНСТРУКЦИЯ

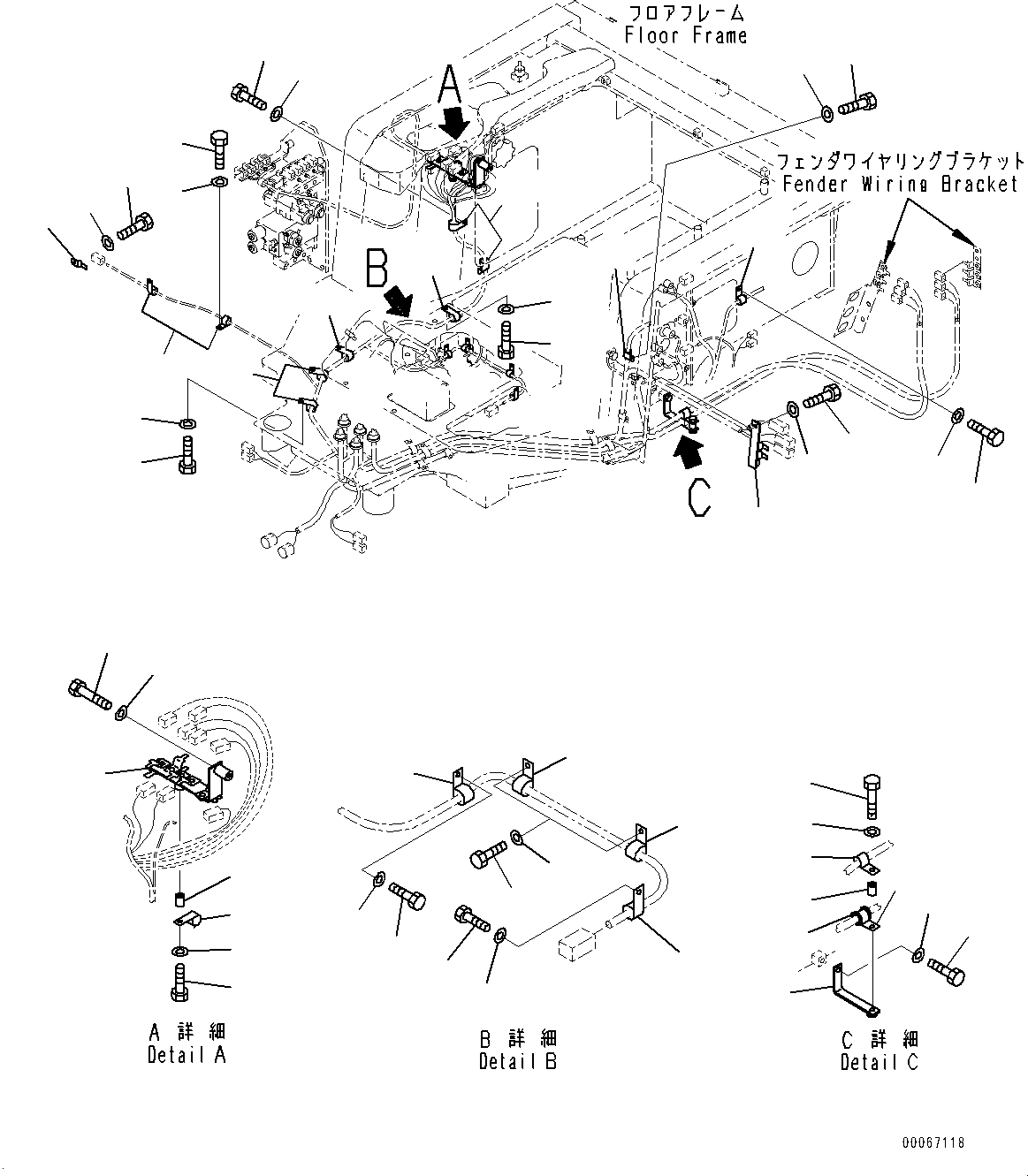

Схема запчастей Komatsu D475ASD-5E0 - ОСНОВН. КОНСТРУКЦИЯ, ПОЛ, ПРОВОДКА (/) (№7-) ОСНОВН. КОНСТРУКЦИЯ
21
20
22
10
11
12
13
21
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
22
20
38
37
36
36
37
38
36
36
37
38
30
29
35
34
32
31
1
4
6
7
8
2
3
5
9
33

№

Артикул

Название

Примечание

Количество

1

198-61-44320

Bracket

SN: 30147-UP

1шт.

2

01010-81235

Bolt

SN: 30147-UP

1шт.

3

01643-31232

Washer

SN: 30147-UP

1шт.

4

04434-53412

Clip

SN: 30147-UP

1шт.

5

155-61-15350

Clip

SN: 30147-UP

1шт.

6

175-40-22540

Spacer

SN: 30147-UP

1шт.

7

01010-81280

Bolt

SN: 30147-UP

1шт.

8

01643-31232

Washer

SN: 30147-UP

1шт.

9

22M-62-13660

Cushion

SN: 30147-UP

1шт.

10

04434-53410

Clip

SN: 30147-UP

1шт.

11

01010-81025

Bolt

SN: 30147-UP

1шт.

12

01643-31032

Washer

SN: 30147-UP

1шт.

13

198-06-62490

Bracket

SN: 30147-UP

1шт.

14

01010-81020

Bolt

SN: 30147-UP

1шт.

15

01643-31032

Washer

SN: 30147-UP

1шт.

16

04434-51410

Clip

SN: 30147-UP

1шт.

17

01010-81030

Bolt

SN: 30147-UP

1шт.

18

01643-31032

Washer

SN: 30147-UP

1шт.

19

04434-53410

Clip

SN: 30147-UP

2шт.

20

04434-52710

Clip

SN: 30147-UP

4шт.

21

01010-81020

Bolt

SN: 30147-UP

6шт.

22

01643-31032

Washer

SN: 30147-UP

6шт.

23

04434-51710

Clip

SN: 30147-UP

2шт.

24

01010-81020

Bolt

SN: 30147-UP

2шт.

25

01643-31032

Washer

SN: 30147-UP

2шт.

26

08193-21012

Clip

SN: 30147-UP

1шт.

27

01010-81020

Bolt

SN: 30147-UP

1шт.

28

01643-31032

Washer

SN: 30147-UP

1шт.

29

195-06-75231

Bracket

SN: 30147-UP

1шт.

30

01010-81060

Bolt

SN: 30147-UP

1шт.

31

01643-31032

Washer

SN: 30147-UP

1шт.

32

04434-52212

Clip

SN: 30147-UP

1шт.

33

175-79-83760

Spacer

SN: 30147-UP

1шт.

34

01010-81040

Bolt

SN: 30147-UP

1шт.

35

01643-31032

Washer

SN: 30147-UP

1шт.

36

04434-51010

Clip

SN: 30147-UP

4шт.

37

01010-81025

Bolt

SN: 30147-UP

4шт.

38

01643-31032

Washer

SN: 30147-UP

4шт.

Выбрано товаров: 38
