Запчасти Komatsu D475ASD-5E0 СИЛОВАЯ ПЕРЕДАЧА (7/)¤ ЛИНИЯ ПОДАЧИ (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

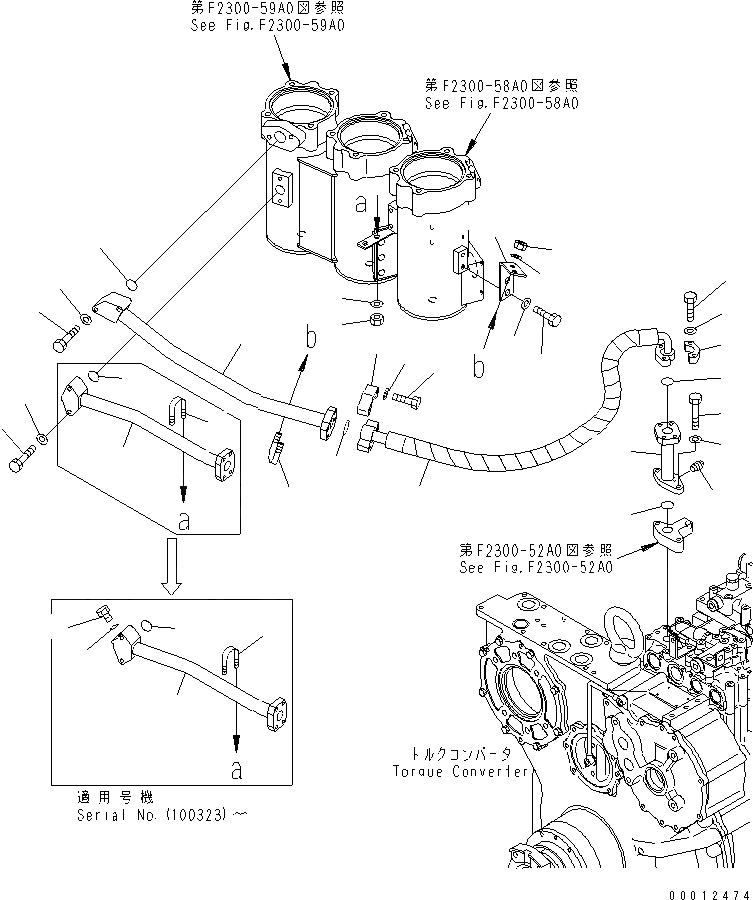

Схема запчастей Komatsu D475ASD-5E0 - СИЛОВАЯ ПЕРЕДАЧА (7/)¤ ЛИНИЯ ПОДАЧИ (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

198-22-60002

POWER TRAIN ASS'Y

SN: 30002-UP

1шт.

|$4

0

POWER TRAIN ASS'Y

SN: 30001-30001

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2300-51A0 TO F2300-64A0.

-1шт.

1

198-49-62231

TUBE

SN: (100323)-UP

1шт.

1

198-49-62230

TUBE

SN: 30001-(100322)

1шт.

2

07000-E3035

O-RING

SN: 30001-UP

1шт.

3

07040-11007

PLUG

SN: (100323)-UP

1шт.

4

07002-21023

O-RING

SN: (100323)-UP

1шт.

5

01010-81065

BOLT

SN: 30001-UP

2шт.

6

01643-31032

WASHER

SN: 30001-UP

2шт.

7

07283-33442

CLIP

SN: 30001-UP

1шт.

8

01597-01009

NUT

SN: 30001-UP

2шт.

9

01643-31032

WASHER

SN: (100284)-UP

2шт.

9

01643-31232

WASHER

SN: 30001-(100283)

2шт.

10

198-49-62221

TUBE

SN: 30001-UP

1шт.

11

07000-E3035

O-RING

SN: 30001-UP

1шт.

12

01010-81065

BOLT

SN: 30001-UP

2шт.

13

01643-31032

WASHER

SN: 30001-UP

2шт.

14

198-49-62910

BRACKET

SN: 30001-UP

1шт.

15

01010-81225

BOLT

SN: 30001-UP

2шт.

16

01643-31232

WASHER

SN: 30001-UP

2шт.

17

07283-33442

CLIP

SN: 30001-UP

1шт.

18

01597-01009

NUT

SN: 30001-UP

2шт.

19

01643-31032

WASHER

SN: 30001-UP

2шт.

20

198-49-62540

HOSE

SN: 30001-UP

1шт.

21

07000-E3038

O-RING

SN: 30001-UP

2шт.

22

07371-31255

FLANGE

SN: 30001-UP

4шт.

23

07372-21035

BOLT

SN: 30001-UP

8шт.

24

01643-51032

WASHER

SN: 30001-UP

8шт.

25

198-49-62930

TUBE

SN: 30001-UP

1шт.

26

01010-81085

BOLT

SN: 30001-UP

2шт.

27

01643-31032

WASHER

SN: 30001-UP

2шт.

28

07042-70108

PLUG

SN: 30001-UP

1шт.

29

07000-E3035

O-RING

SN: 30001-UP

1шт.

Выбрано товаров: 35
