Komatsu
/
Бульдозеры гусеничные
/
D475A-5E0 S/N 30001-UP (TIER 2)
/
ЧАСТИ КОРПУСА
/

КРЫЛО (ПРОВОДКА) (ЛЕВ. И ПРАВ.)

Запчасти Komatsu D475A-5E0 КРЫЛО (ПРОВОДКА) (ЛЕВ. И ПРАВ.) ЧАСТИ КОРПУСА

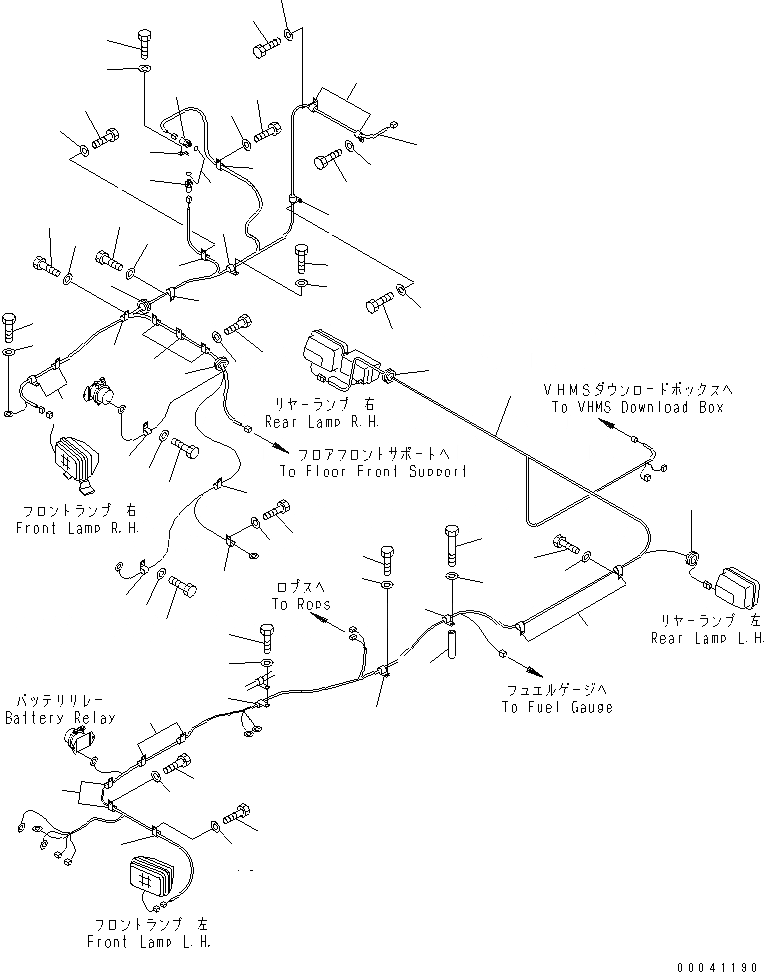

Схема запчастей Komatsu D475A-5E0 - КРЫЛО (ПРОВОДКА) (ЛЕВ. И ПРАВ.) ЧАСТИ КОРПУСА
1
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
15
15
16
16
16
17
17
17
18
19
19
20
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48

№

Артикул

Название

Примечание

Количество

1

198-06-63392

WIRING HARNESS

SN: 30001-UP

1шт.

2

08037-03614

GROMMET

SN: 30001-UP

2шт.

3

04434-52712

CLIP

SN: 30001-UP

3шт.

4

01010-81220

BOLT

SN: 30001-UP

3шт.

5

01643-31232

WASHER

SN: 30001-UP

3шт.

6

04434-51012

CLIP

SN: 30001-UP

3шт.

7

01010-81225

BOLT

SN: 30001-UP

3шт.

8

01643-31232

WASHER

SN: 30001-UP

3шт.

9

04434-51008

CLIP

SN: 30001-UP

1шт.

10

04434-51012

CLIP

SN: 30001-UP

3шт.

11

01010-81220

BOLT

SN: 30001-UP

3шт.

12

01643-31232

WASHER

SN: 30001-UP

3шт.

13

01010-81220

BOLT

SN: 30001-UP

1шт.

14

01643-31232

WASHER

SN: 30001-UP

1шт.

15

04434-51712

CLIP

SN: 30001-UP

3шт.

16

01010-81220

BOLT

SN: 30001-UP

3шт.

17

01643-31232

WASHER

SN: 30001-UP

3шт.

18

04434-51012

CLIP

SN: 30001-UP

2шт.

19

01010-81220

BOLT

SN: 30001-UP

2шт.

20

01643-31232

WASHER

SN: 30001-UP

2шт.

21

08193-21012

CLIP

SN: 30001-UP

1шт.

22

01010-81220

BOLT

SN: 30001-UP

1шт.

23

01643-31232

WASHER

SN: 30001-UP

1шт.

24

04434-51712

CLIP

SN: 30001-UP

2шт.

25

01010-81220

BOLT

SN: 30001-UP

2шт.

26

01643-31232

WASHER

SN: 30001-UP

2шт.

27

7861-93-1650

SENSOR

SN: 30001-UP

2шт.

28

07002-11823

O-RING

SN: 30001-UP

2шт.

29

198-06-71212

WIRING HARNESS

SN: 30001-UP

1шт.

30

04434-52312

CLIP

SN: 30001-UP

2шт.

31

01010-81225

BOLT

SN: 30001-UP

1шт.

32

01643-31232

WASHER

SN: 30001-UP

1шт.

33

01010-81225

BOLT

SN: 30001-UP

1шт.

34

01643-31232

WASHER

SN: 30001-UP

1шт.

35

04434-51412

CLIP

SN: 30001-UP

1шт.

36

04434-52312

CLIP

SN: 30001-UP

4шт.

37

01010-81225

BOLT

SN: 30001-UP

2шт.

38

01643-31232

WASHER

SN: 30001-UP

2шт.

39

01010-81225

BOLT

SN: 30001-UP

2шт.

40

01643-31232

WASHER

SN: 30001-UP

2шт.

41

195-61-21440

SPACER

SN: 30001-UP

1шт.

42

04434-52312

CLIP

SN: 30001-UP

1шт.

43

01011-81280

BOLT

SN: 30001-UP

1шт.

44

01643-31232

WASHER

SN: 30001-UP

1шт.

45

04434-52312

CLIP

SN: 30001-UP

2шт.

46

01010-81225

BOLT

SN: 30001-UP

2шт.

47

01643-31232

WASHER

SN: 30001-UP

2шт.

48

08037-03614

GROMMET

SN: 30001-UP

2шт.

Выбрано товаров: 48
