Запчасти Komatsu D475A-5 УПРАВЛЯЮЩ. КЛАПАН (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

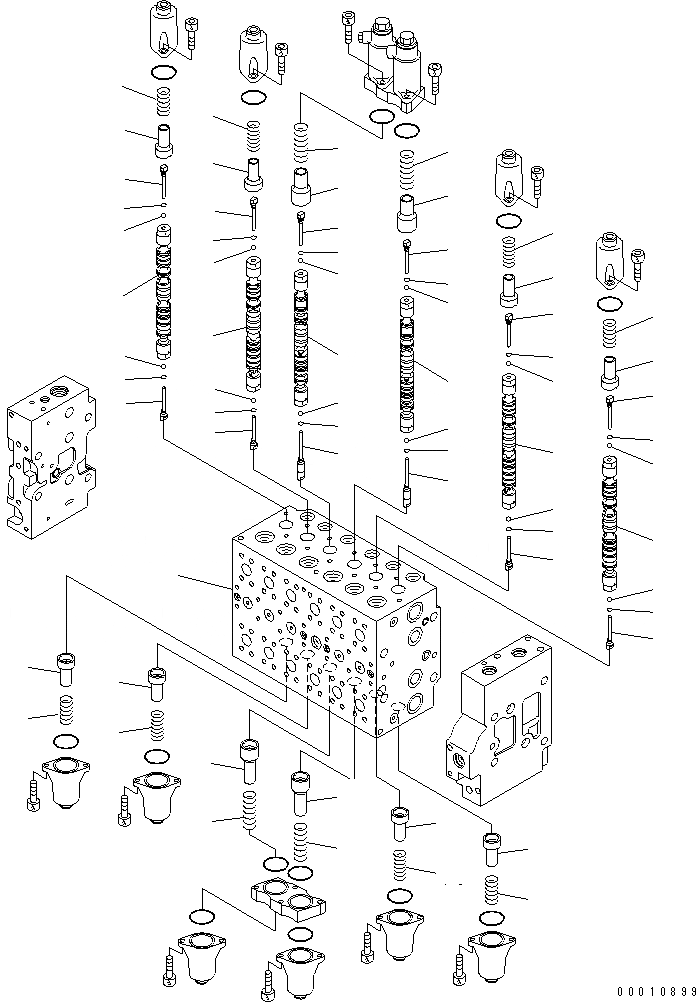

Схема запчастей Komatsu D475A-5 - УПРАВЛЯЮЩ. КЛАПАН (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
2
3
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
15

Артикул

Название

Примечание

Количество

|$1

723-46-27100

CONTROL VALVE

SN: 20001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1660-01A0 T0 Y1660-13A0.

-1шт.

|$4

0

BODY SUB ASS'Y

SN: 20001-UP

1шт.

1

0

BLOCK,VALVE

SN: 20001-UP

1шт.

2

0

SPOOL

SN: 20001-UP

2шт.

3

0

SPOOL

SN: 20001-UP

2шт.

4

0

SPOOL

SN: 20001-UP

2шт.

5

723-46-15130

PLUG

SN: 20001-UP

10шт.

6

723-46-16350

PLUG

SN: 20001-UP

2шт.

7

07002-10823

O-RING

SN: 20001-UP

12шт.

8

708-7T-16460

BALL

SN: 20001-UP

12шт.

9

723-46-15120

RETAINER

SN: 20001-UP

8шт.

10

723-46-16320

RETAINER

SN: 20001-UP

2шт.

11

723-46-16310

RETAINER

SN: 20001-UP

2шт.

12

723-46-14110

SPRING

SN: 20001-UP

4шт.

13

723-46-14320

SPRING

SN: 20001-UP

2шт.

14

723-46-14310

SPRING

SN: 20001-UP

2шт.

15

723-46-14340

SPRING

SN: 20001-UP

4шт.

Выбрано товаров: 18
