Запчасти Komatsu D475A-3-SC ТРАНСМИССИЯ (/) (1 КОЖУХ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

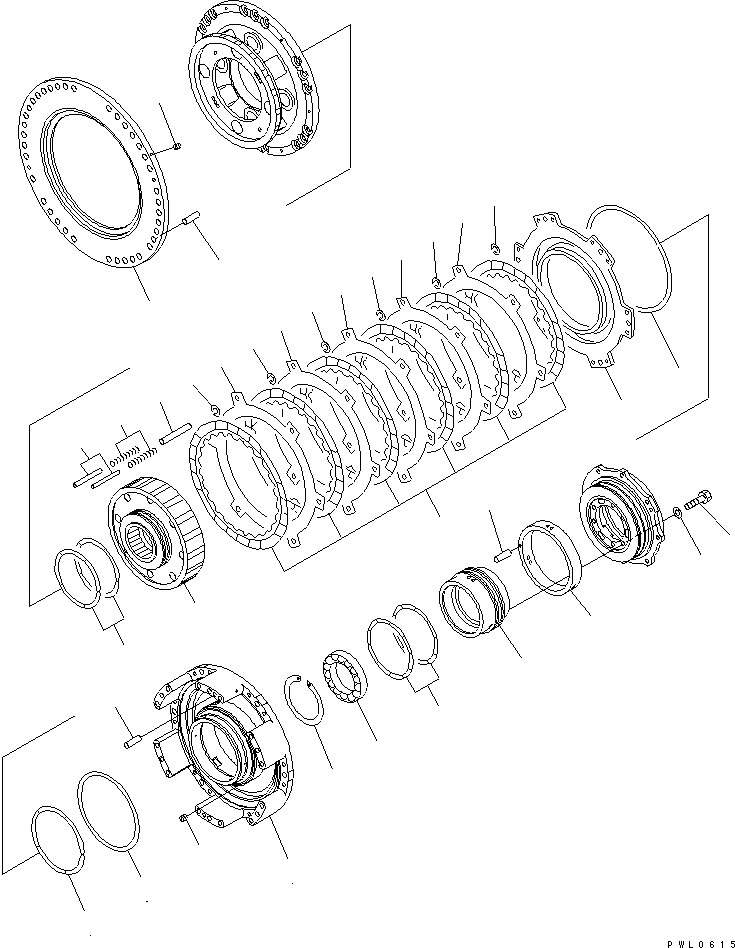

Схема запчастей Komatsu D475A-3-SC - ТРАНСМИССИЯ (/) (1 КОЖУХ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
23
23
23
23
23
24
25
26

Артикул

Название

Примечание

Количество

|1

198-15-31000

TRANSMISSION ASS'Y

SN: 10601-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-64A0.

-1шт.

1

198-15-32840

HOUSING,1ST

SN: 10601-UP

1шт.

2

566-15-41320

PLUG

SN: 10601-UP

2шт.

3

566-15-49210

RING,SEAL (K2)

SN: 10601-UP

1шт.

4

198-15-29280

RING,SEAL (K2)

SN: 10601-UP

1шт.

5

04020-00616

PIN,DOWEL

SN: 10601-UP

1шт.

6

04020-01228

PIN,DOWEL

SN: 10601-UP

2шт.

7

198-15-22730

PISTON,1ST

SN: 10601-UP

1шт.

8

198-15-29230

RING,SEAL (K2)

SN: 10601-UP

1шт.

9

198-15-21270

PIN

SN: 10601-UP

6шт.

10

198-15-21280

PIN

SN: 10601-UP

12шт.

11

198-15-22961

SPRING

SN: 10601-UP

12шт.

12

198-15-22830

COLLAR

SN: 10601-UP

1шт.

13

198-15-32820

CAGE

SN: 10601-UP

1шт.

14

195-15-39260

RING,SEAL

SN: 10601-UP

2шт.

15

01010-81230

BOLT

SN: 10601-UP

6шт.

16

01643-31232

WASHER

SN: 10601-UP

6шт.

17

175-13-21160

BEARING

SN: 10601-UP

1шт.

18

04077-00160

RING

SN: 10601-UP

1шт.

19

198-15-22270

HUB

SN: 10601-UP

1шт.

20

113-15-12260

RING,SEAL

SN: 10601-UP

2шт.

21

198-15-22810

DISC

SN: 10601-UP

6шт.

22

198-15-22890

PLATE

SN: 10601-UP

5шт.

23

195-15-12880

SPRING

SN: 10601-UP

36шт.

|24

198-15-01130

HOUSING ASS'Y

SN: 10601-UP

1шт.

24

0

HOUSING

SN: 10601-UP

1шт.

25

145-14-11320

PLUG

SN: 10601-UP

2шт.

26

234-71-11310

PIN

SN: 10601-UP

2шт.

Выбрано товаров: 29
