Запчасти Komatsu D475A-3 КРЫЛО (С БЫСТР. ЗАПРАВ.) ЧАСТИ КОРПУСА

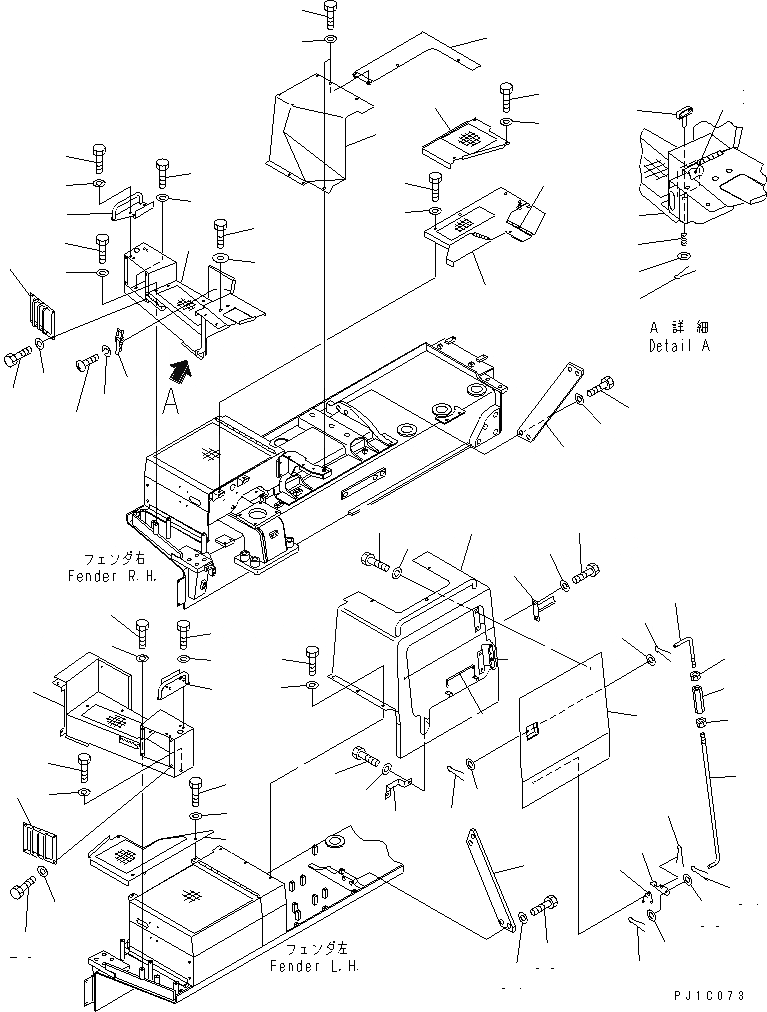

Схема запчастей Komatsu D475A-3 - КРЫЛО  (С БЫСТР. ЗАПРАВ.) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
12
12A
12B
12C
12D
12E
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38A
39
40
41
42
43
44
45
46
47
48
49
49
50
50
50
50
51
51
51
52
53
54
54
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67

Артикул

Название

Примечание

Количество

1

198-54-56562

COVER,L.H.

SN: 10601-UP

1шт.

2

01010-81225

BOLT

SN: 10601-UP

4шт.

3

01643-31232

WASHER

SN: 10601-UP

4шт.

4

01010-81230

BOLT

SN: 10601-UP

3шт.

5

01643-31232

WASHER

SN: 10601-UP

3шт.

6

195-54-53180

COVER

SN: 10601-UP

1шт.

7

01010-81225

BOLT

SN: 10601-UP

4шт.

8

01643-31232

WASHER

SN: 10601-UP

4шт.

9

198-54-47250

HANDLE

SN: 10601-UP

1шт.

10

01010-81230

BOLT

SN: 10601-UP

4шт.

11

01643-31232

WASHER

SN: 10601-UP

4шт.

12

198-54-57971

COVER

SN: 10601-UP

1шт.

12A

09459-11033

LOCK

SN: 10601-UP

1шт.

12B

09459-01614

SPRING

SN: 10601-UP

1шт.

12C

01640-21016

WASHER

SN: 10601-UP

1шт.

12D

04050-13015

PIN

SN: 10601-UP

1шт.

12E

198-98-51911

PLATE

SN: 10601-UP

1шт.

13

195-57-11530

CATCH CLIP

SN: 10601-UP

1шт.

14

01220-40512

SCREW

SN: 10601-UP

3шт.

15

01601-20513

WASHER

SN: 10601-UP

3шт.

16

01010-81230

BOLT

SN: 10601-UP

3шт.

17

01643-31232

WASHER

SN: 10601-UP

3шт.

18

01010-81225

BOLT

SN: 10601-UP

3шт.

19

01643-31232

WASHER

SN: 10601-UP

3шт.

20

01010-81230

BOLT

SN: 10601-UP

2шт.

21

175-54-34170

WASHER

SN: 10601-UP

2шт.

22

195-54-53180

COVER

SN: 10601-UP

1шт.

23

01010-81225

BOLT

SN: 10601-UP

4шт.

24

01643-31232

WASHER

SN: 10601-UP

4шт.

25

198-54-47260

HANDLE

SN: 10601-UP

1шт.

26

01010-81230

BOLT

SN: 10601-UP

4шт.

27

01643-31232

WASHER

SN: 10601-UP

4шт.

28

198-54-56582

COVER,L.H.

SN: 10601-UP

1шт.

29

01010-81225

BOLT

SN: 10601-UP

3шт.

30

01643-31232

WASHER

SN: 10601-UP

3шт.

31

198-54-56792

COVER,R.H.

SN: 10601-UP

1шт.

32

01010-81225

BOLT

SN: 10601-UP

3шт.

33

01643-31232

WASHER

SN: 10601-UP

3шт.

34

198-54-56592

COVER,R.H.

SN: 10601-UP

1шт.

35

175-54-45240

HINGE (WELDED)

SN: 10601-UP

1шт.

36

01010-81225

BOLT

SN: 10601-UP

3шт.

37

01643-31232

WASHER

SN: 10601-UP

3шт.

|$67

198-54-61400

COVER

SN: 10733-UP

1шт.

|$68

198-54-66200

COVER

SN: 10685-10732

1шт.

38

198-54-61411

COVER

SN: 10601-UP

1шт.

38A

198-54-66280

HINGE (WELDED)

SN: 10601-UP

1шт.

39

198-54-66260

BRACKET

SN: 10601-UP

1шт.

40

198-54-66270

COVER

SN: 10601-UP

1шт.

41

198-54-66291

ROD

SN: 10601-UP

1шт.

42

198-54-66310

BRACKET

SN: 10601-UP

1шт.

43

198-54-66321

ROD

SN: 10601-UP

1шт.

44

198-54-66330

HOOK

SN: 10601-UP

1шт.

45

20Y-54-29232

BAR

SN: 10601-UP

1шт.

46

417-54-21610

SPRING

SN: 10601-UP

1шт.

47

421-54-21780

BUCKLE

SN: 10601-UP

1шт.

48

01010-81220

BOLT

SN: 10601-UP

4шт.

49

01010-81225

BOLT

SN: 10601-UP

4шт.

50

01640-20610

WASHER

SN: 10601-UP

4шт.

51

01643-31232

WASHER

SN: 10601-UP

8шт.

52

01508-40603

NUT

SN: 10601-UP

1шт.

53

01580-10605

NUT

SN: 10601-UP

1шт.

54

04050-11612

PIN

SN: 10601-UP

4шт.

55

04050-13020

PIN

SN: 10601-UP

1шт.

56

01010-81225

BOLT

SN: 10601-UP

9шт.

57

01643-31232

WASHER

SN: 10601-UP

9шт.

58

198-54-61341

COVER,R.H.

SN: 10733-UP

1шт.

58

198-54-56510

COVER,R.H.

SN: 10601-10732

1шт.

59

198-54-61351

COVER,R.H.

SN: 10733-UP

1шт.

59

198-54-56520

COVER,R.H.

SN: 10601-10732

1шт.

60

01010-81225

BOLT

SN: 10601-UP

8шт.

61

01643-31232

WASHER

SN: 10601-UP

8шт.

62

198-54-61170

PLATE,L.H.

SN: 10733-UP

1шт.

62

198-54-56262

PLATE,L.H.

SN: 10601-10732

1шт.

63

01010-83070

BOLT

SN: 10601-UP

4шт.

64

01643-33080

WASHER

SN: 10601-UP

4шт.

65

198-54-56273

PLATE,R.H.

SN: 10601-UP

1шт.

66

01010-83375

BOLT

SN: 10601-UP

4шт.

67

01643-33380

WASHER

SN: 10601-UP

4шт.

Выбрано товаров: 78
