Запчасти Komatsu D475A-3 ГОЛОВНОЕ ОСВЕЩЕНИЕ И ЭЛЕКТРОПРОВОДКА ЧАСТИ КОРПУСА

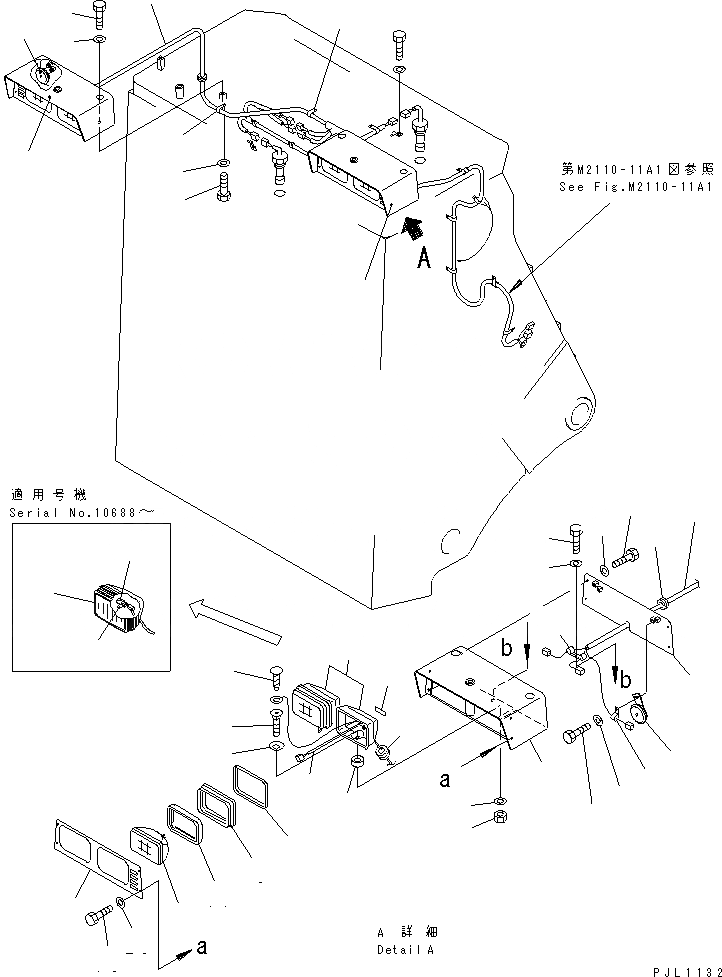

Схема запчастей Komatsu D475A-3 - ГОЛОВНОЕ ОСВЕЩЕНИЕ И ЭЛЕКТРОПРОВОДКА ЧАСТИ КОРПУСА
1
1
2
2A
2B
2C
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35

Артикул

Название

Примечание

Количество

1

198-06-52371

BRACKET,L.H.

SN: 10601-UP

1шт.

2

198-06-52361

BRACKET,R.H.

SN: 10601-UP

1шт.

2A

17A-06-17920

WORKING LAMP ASS'Y

SN: 10688-UP

1шт.

2B

17A-06-17970

BULB, 70W

SN: 10688-UP

1шт.

2C

17A-06-17980

SLEEVE

SN: 10688-UP

1шт.

|$9

203-06-56140

LAMP ASS'Y

SN: 10601-10687

4шт.

3

01582-11411

NUT

SN: 10601-10687

1шт.

4

01643-31445

WASHER

SN: 10601-10687

1шт.

5

04418-03060

SCREW

SN: 10601-10687

1шт.

6

09415-01008

CAP

SN: 10601-10687

1шт.

7

203-06-56160

HOUSING

SN: 10601-10687

1шт.

8

22W-06-12170

BULB

SN: 10601-10687

1шт.

9

22W-06-12290

CUSHION

SN: 10601-10687

1шт.

10

203-06-56190

RING

SN: 10601-10687

1шт.

11

203-06-56180

RING

SN: 10601-10687

1шт.

12

203-06-56150

WIRE ASS'Y

SN: 10601-10687

1шт.

13

203-06-56171

PLATE

SN: 10601-10687

1шт.

14

22W-06-12160

SEAT

SN: 10601-10687

1шт.

15

22W-06-12140

BOLT

SN: 10601-10687

1шт.

16

22W-06-12150

WASHER

SN: 10601-10687

1шт.

17

198-06-52420

PLATE

SN: 10601-UP

2шт.

18

198-06-52410

PLATE

SN: 10601-UP

2шт.

19

195-54-43260

BOLT

SN: 10601-UP

16шт.

20

01643-70823

WASHER

SN: 10601-UP

16шт.

21

01010-81230

BOLT

SN: 10601-UP

4шт.

22

01643-31232

WASHER

SN: 10601-UP

4шт.

23

362-43-18780

CLIP

SN: 10601-UP

4шт.

24

01010-81225

BOLT

SN: 10601-UP

4шт.

25

01643-31232

WASHER

SN: 10601-UP

4шт.

26

04434-51412

CLIP

SN: 10601-UP

4шт.

27

01010-81220

BOLT

SN: 10627-UP

4шт.

27

01010-81225

BOLT

SN: 10601-10626

4шт.

28

01643-31232

WASHER

SN: 10601-UP

4шт.

29

198-06-55230

WIRING HARNESS

SN: 10601-UP

1шт.

30

08037-01610

GROMMET

SN: 10601-UP

2шт.

31

08160-62420

HORN,R.H.

SN: 10601-UP

1шт.

32

08160-62430

HORN,L.H.

SN: 10601-UP

1шт.

33

04434-50510

CLIP

SN: 10601-UP

2шт.

34

01010-80820

BOLT

SN: 10601-UP

8шт.

35

01643-30823

WASHER

SN: 10601-UP

8шт.

Выбрано товаров: 40
