Запчасти Komatsu D41PF-6K-T2 ТРАНСМИССИЯ (3 И ПЕРЕД. МУФТА) (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

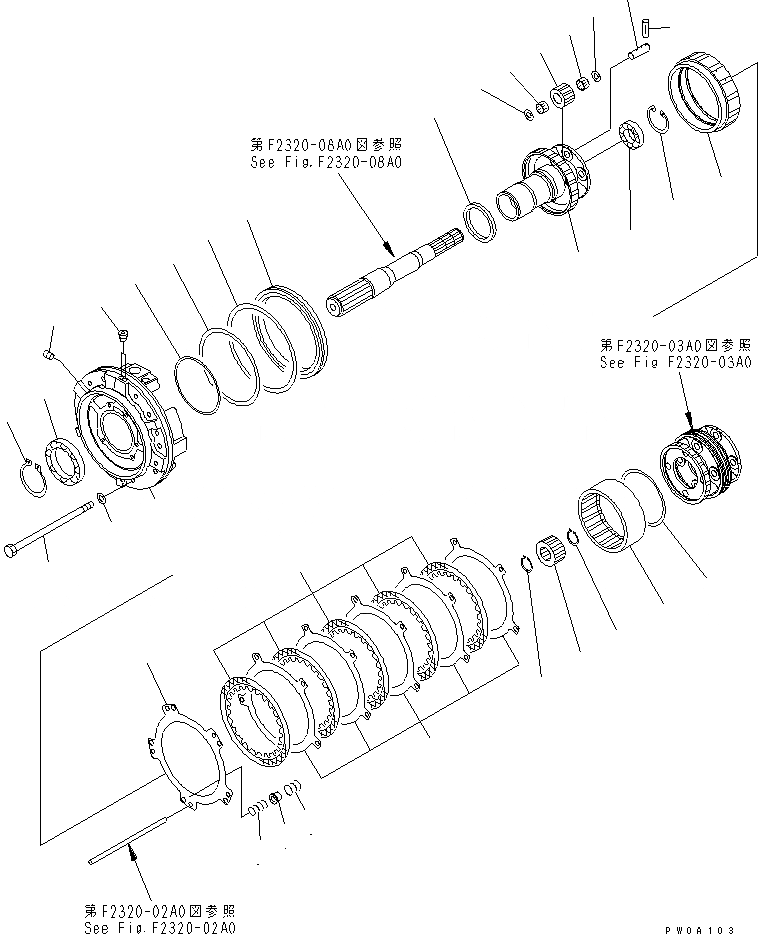

Схема запчастей Komatsu D41PF-6K-T2 - ТРАНСМИССИЯ (3 И ПЕРЕД. МУФТА) (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

|1

12G-15-51001

TRANSMISSION ASS'Y

SN: 29021-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-01A0 TO F2320-16A0.

-1шт.

1

124-15-52620

GEAR¤ RING

SN: 29021-UP

1шт.

2

113-15-22930

RING

SN: 29021-UP

1шт.

3

124-15-52610

GEAR¤ RING

SN: 29021-UP

1шт.

4

124-15-52710

DISC

SN: 29021-UP

5шт.

5

113-15-22720

PLATE

SN: 29021-UP

1шт.

6

113-15-22730

PLATE

SN: 29021-UP

5шт.

7

362-15-12810

GUIDE

SN: 29021-UP

5шт.

8

124-15-52910

SPRING,(L= 25.0)

SN: 29021-UP

5шт.

9

124-15-52920

SPRING,(L= 17.55)

SN: 29021-UP

5шт.

10

12G-15-52310

CARRIER

SN: 29021-UP

1шт.

11

113-15-32560

WASHER,THRUST

SN: 29021-UP

8шт.

12

12G-15-52410

GEAR¤ 20 TEETH

SN: 29021-UP

4шт.

13

124-15-59410

BEARING

SN: 29021-UP

8шт.

14

12G-15-52510

SHAFT

SN: 29021-UP

4шт.

15

124-15-52960

PIN,(D= 3.0¤ L= 14.0)

SN: 29021-UP

4шт.

16

12G-15-52130

SPACER

SN: 29021-UP

1шт.

17

12G-15-59320

BEARING

SN: 29021-UP

1шт.

18

04065-04718

RING

SN: 29021-UP

1шт.

19

12G-15-52210

GEAR¤ 27 TEETH

SN: 29021-UP

1шт.

20

04064-03215

RING

SN: 29021-UP

2шт.

|21

12G-15-00130

HOUSING ASS'Y,REVERSE

SN: 29021-UP

1шт.

21

0

HOUSING,REVERSE

SN: 29021-UP

1шт.

22

125-15-11230

PLUG

SN: 29021-UP

1шт.

23

07043-70108

PLUG

SN: 29021-UP

2шт.

24

124-15-52730

PISTON

SN: 29021-UP

1шт.

25

113-15-29250

RING (K1)

SN: 29021-UP

1шт.

26

113-15-29220

RING,SEAL (K1)

SN: 29021-UP

1шт.

27

07018-01405

RING

SN: 29021-UP

1шт.

28

06000-06915

BEARING

SN: 29021-UP

1шт.

29

04064-07525

RING

SN: 29021-UP

1шт.

30

113-15-21241

BOLT

SN: 29021-UP

12шт.

31

01643-31032

WASHER

SN: 29021-UP

12шт.

Выбрано товаров: 34
