D41PF-6K-T2 S/N 29021-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА)

Запчасти Komatsu D41PF-6K-T2 ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

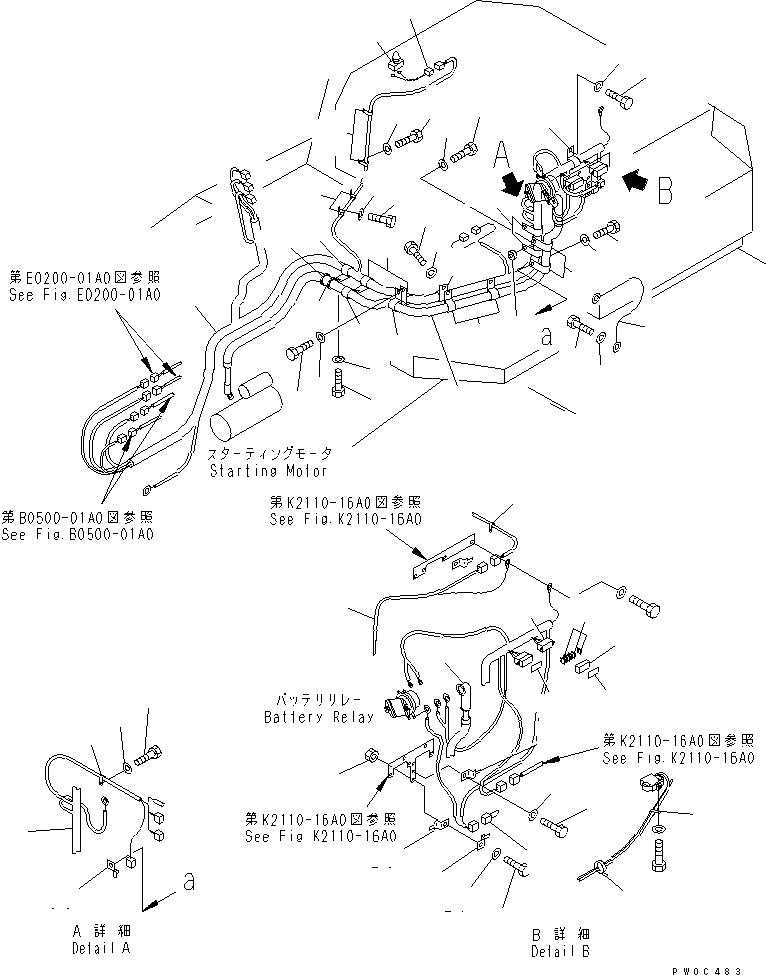

Схема запчастей Komatsu D41PF-6K-T2 - ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
3
3
3A
3B
4
4
4
4
5
5
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
18
18
18
18
19
20
20
21
22
23
24
25
25
25
26
27
27
28
29
30
31
32
32
33
33
34
34
35
36
37

№

Артикул

Название

Примечание

Количество

1

124-06-64160

CABLE

SN: 30101-UP

1шт.

|1

124-06-54161

CABLE

SN: 29021-UP

1шт.

2

08038-00035

CAP

SN: 29021-UP

1шт.

3

08036-02514

CLIP

SN: 29021-UP

6шт.

3A

04434-53210

CLIP

SN: 30101-UP

1шт.

|3A

08036-02514

CLIP

SN: 29021-30100

1шт.

3B

07095-20523

CUSHION

SN: 30101-UP

1шт.

4

01010-81020

BOLT

SN: 29021-UP

7шт.

5

01643-31032

WASHER

SN: 29021-UP

7шт.

6

14X-06-14390

WIRE

SN: 29021-UP

1шт.

7

01010-81016

BOLT

SN: 29021-UP

2шт.

8

01643-31032

WASHER

SN: 29021-UP

2шт.

9

124-06-64170

WIRING HARNESS

SN: 30101-UP

1шт.

|9

124-06-54172

WIRING HARNESS

SN: 29021-30100

1шт.

|10

22W-06-13590

DIODE

SN: 29021-UP

2шт.

10

14X-06-14310

PLATE¤ FUSE BOX

SN: 29021-UP

1шт.

11

124-06-54240

PLATE¤ FUSE BOX

SN: 29021-UP

1шт.

12

203-06-57241

FUSIBLE LINK

SN: 29021-UP

1шт.

13

20T-06-71560

FUSE BOX

SN: 29021-UP

2шт.

14

22W-06-13160

FUSE¤ 20A

SN: 29021-UP

4шт.

|14

283-06-16190

FUSE¤ 10A

SN: 29021-UP

8шт.

|14

201-06-61240

FUSE¤ 30A

SN: 29021-UP

2шт.

15

08036-01414

CLIP

SN: 29021-UP

1шт.

16

01010-81016

BOLT

SN: 29021-UP

1шт.

17

01643-31032

WASHER

SN: 29021-UP

1шт.

18

08036-02514

CLIP

SN: 29021-UP

8шт.

19

01010-81016

BOLT

SN: 29021-UP

2шт.

20

01643-31032

WASHER

SN: 29021-UP

2шт.

21

08036-01014

CLIP

SN: 29021-UP

1шт.

22

08036-01414

CLIP

SN: 29021-UP

1шт.

23

581-95-19870

BOSS

SN: 29021-UP

1шт.

24

01010-81025

BOLT

SN: 29021-UP

1шт.

25

08193-21012

CLIP

SN: 30101-UP

3шт.

|25

08053-01510

CLIP

SN: 29021-30100

3шт.

26

01010-81016

BOLT

SN: 29021-UP

1шт.

27

01643-31032

WASHER

SN: 29021-UP

2шт.

28

01010-81030

BOLT

SN: 29021-UP

1шт.

29

01580-11008

NUT

SN: 29021-UP

1шт.

30

08193-21012

CLIP

SN: 30101-UP

1шт.

|30

08053-01510

CLIP

SN: 29021-30100

1шт.

31

08064-10000

HORN SWITCH

SN: 29021-UP

1шт.

32

08036-01214

CLIP

SN: 29021-UP

6шт.

33

01010-81016

BOLT

SN: 29021-UP

6шт.

34

01643-31032

WASHER

SN: 29021-UP

6шт.

35

08034-20521

BAND

SN: 30101-UP

1шт.

|35

08034-30521

BAND

SN: 29021-30100

1шт.

36

14X-06-21710

WIRING HARNESS

SN: 30101-UP

1шт.

|36

7861-92-9120

WIRING HARNESS

SN: 29021-30100

1шт.

37

12G-06-64410

WIRING HARNESS

SN: 30101-UP

1шт.

|37

12G-06-54410

WIRING HARNESS

SN: 29021-30100

1шт.

Выбрано товаров: 50
