Главная
/
Справочники
/
Komatsu
/
Бульдозеры гусеничные
/
D41E-6K S/N 50001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА)(№-)

Запчасти Komatsu D41E-6K ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

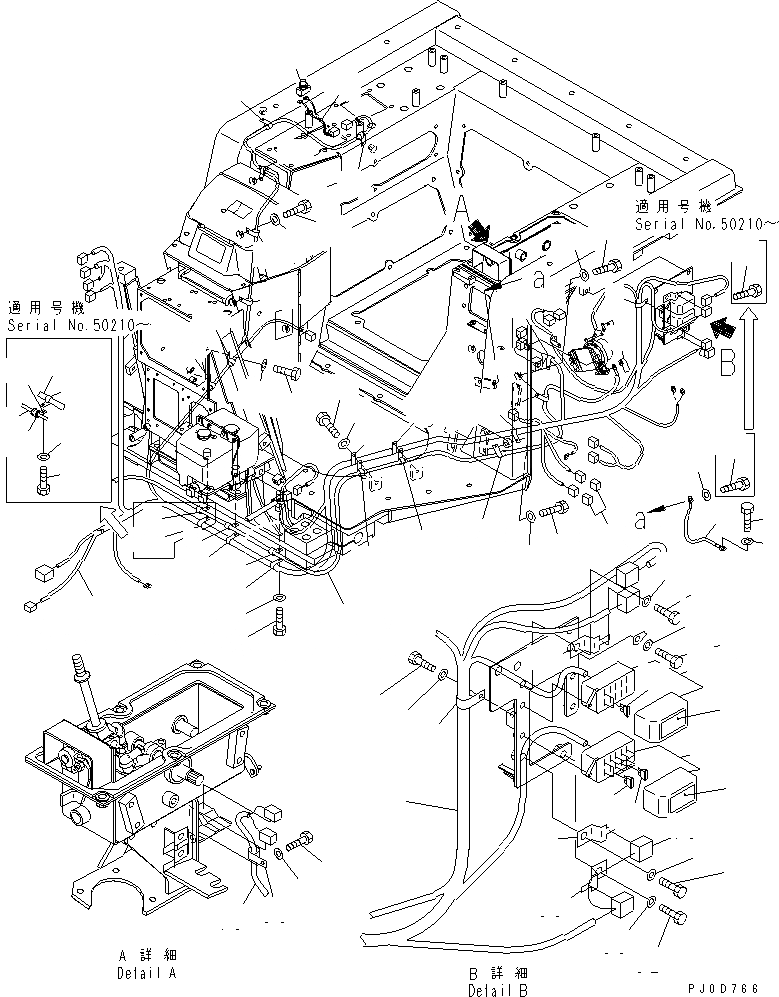

Схема запчастей Komatsu D41E-6K - ОСНОВН. КОНСТРУКЦИЯ (ЭЛЕКТРОПРОВОДКА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
4
4
4
4
4
4
4
4A
4B
5
5
6
6
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
22
22
22A
22B
23
23
23
23
24
25
25
26
26
27
28
29
30
30
31A
31B
31
32
32
32
33
33
33
34
35
35
35
35
35
35
35
36
36
37
37
38
39
40
41

№

Артикул

Название

Примечание

Количество

1

124-06-64160

CABLE

SN: 50201-UP

1шт.

2

08038-00035

CAP

SN: 50201-UP

1шт.

3

08038-00519

CAP

SN: 50201-UP

2шт.

4

04434-52310

CLIP

SN: 50210-UP

7шт.

|4

04434-52310

CLIP

SN: 50201-50209

8шт.

4A

04434-53210

CLIP

SN: 50210-UP

1шт.

4B

07095-20523

CUSHION

SN: 50210-UP

1шт.

5

01010-81020

BOLT

SN: 50210-UP

3шт.

|5

01010-81020

BOLT

SN: 50201-50209

4шт.

6

01643-31032

WASHER

SN: 50210-UP

3шт.

|6

01643-31032

WASHER

SN: 50201-50209

4шт.

7

14X-06-14390

WIRE

SN: 50201-UP

1шт.

8

01010-81020

BOLT

SN: 50201-UP

1шт.

9

01643-31032

WASHER

SN: 50201-UP

1шт.

10

124-06-64172

WIRING HARNESS

SN: 50201-UP

1шт.

11

21X-06-31530

DIODE

SN: 50201-UP

2шт.

12

08041-03000

FUSE¤ 30A

SN: 50201-UP

2шт.

13

08041-02000

FUSE¤ 20A

SN: 50201-UP

4шт.

14

08041-01000

FUSE¤ 10A

SN: 50201-UP

8шт.

15

20T-06-81230

FUSIBLE LINK

SN: 50201-UP

1шт.

16

20T-06-71560

FUSE BOX

SN: 50201-UP

2шт.

17

124-06-61440

PLATE

SN: 50201-UP

1шт.

18

124-06-54240

PLATE¤ FUSE BOX

SN: 50201-UP

1шт.

19

04434-51410

CLIP

SN: 50201-UP

1шт.

20

01010-81020

BOLT

SN: 50201-UP

1шт.

21

01643-31032

WASHER

SN: 50201-UP

1шт.

22

04434-52310

CLIP

SN: 50201-UP

4шт.

22A

01010-81025

BOLT

SN: 50210-UP

2шт.

22B

01643-31032

WASHER

SN: 50210-UP

2шт.

23

6150-51-5480

CLIP

SN: 50201-UP

3шт.

24

01010-81020

BOLT

SN: 50201-UP

1шт.

25

01010-81025

BOLT

SN: 50210-UP

4шт.

|25

01010-81025

BOLT

SN: 50201-50209

2шт.

26

01643-31032

WASHER

SN: 50210-UP

4шт.

|26

01643-31032

WASHER

SN: 50201-50209

3шт.

27

581-95-19870

BOSS

SN: 50201-UP

1шт.

28

01010-81025

BOLT

SN: 50201-UP

1шт.

29

01643-31032

WASHER

SN: 50201-UP

1шт.

30

08193-20010

CLIP

SN: 50201-UP

3шт.

31A

01010-81020

BOLT

SN: 50239-UP

1шт.

31B

01643-31032

WASHER

SN: 50239-UP

1шт.

31

08053-01510

CLIP

SN: 50201-UP

1шт.

32

01010-81020

BOLT

SN: 50201-UP

3шт.

33

01643-31032

WASHER

SN: 50201-UP

3шт.

34

08064-10000

HORN SWITCH,PUSH

SN: 50201-UP

1шт.

35

04434-51010

CLIP

SN: 50201-UP

7шт.

36

01010-81020

BOLT

SN: 50201-UP

7шт.

37

01643-31032

WASHER

SN: 50201-UP

7шт.

38

14X-06-21710

WIRING HARNESS

SN: 50201-UP

1шт.

39

04434-51010

CLIP

SN: 50201-UP

2шт.

40

01010-81020

BOLT

SN: 50201-UP

1шт.

41

01643-31032

WASHER

SN: 50201-UP

1шт.

Выбрано товаров: 52
