Запчасти Komatsu D41E-6 ТРАНСМИССИЯ (РЕВЕРС МУФТА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

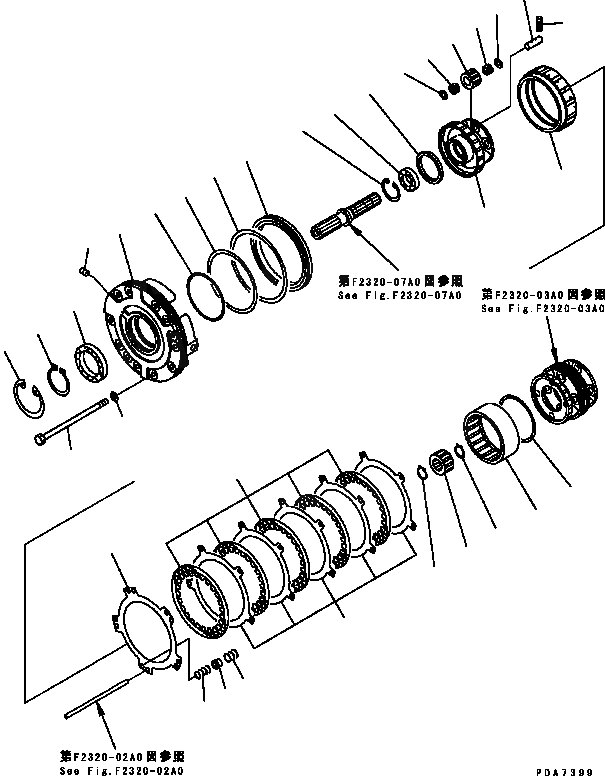

Схема запчастей Komatsu D41E-6 - ТРАНСМИССИЯ (РЕВЕРС МУФТА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
28
29
27
22
21
26
25
24
23
18
17
16
11
13
12
13
11
14
15
3
10
30
31
8
7
9
6
4
5
20
19
20
1
2

Артикул

Название

Примечание

Количество

|1

124-15-51010

TRANSMISSION ASSEMBLY

SN: B40001-UP

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS. F2320-01A0 TO F2320-13A0.

-1шт.

1

124-15-52620

GEAR, RING

SN: B40001-UP

1шт.

2

113-15-22930

RING

SN: B40001-UP

1шт.

3

124-15-52610

GEAR, RING

SN: B40001-UP

1шт.

4

124-15-52710

DISC

SN: B40001-UP

5шт.

5

113-15-22720

PLATE

SN: B40001-UP

1шт.

6

113-15-22730

PLATE

SN: B40001-UP

5шт.

7

362-15-12810

GUIDE

SN: B40001-UP

5шт.

8

124-15-52910

SPRING, (L= 25.0)

SN: B40001-UP

5шт.

9

124-15-52920

SPRING, (L= 17.55)

SN: B40001-UP

5шт.

10

124-15-52312

CARRIER

SN: B40001-UP

1шт.

11

113-15-32560

WASHER, THRUST

SN: B40001-UP

8шт.

12

12G-15-52410

GEAR, 20 TEETH

SN: B40001-UP

4шт.

13

124-15-59410

BEARING

SN: B40001-UP

8шт.

14

12G-15-52510

SHAFT

SN: B40001-UP

4шт.

15

124-15-52960

PIN, (D= 3.0, L= 14.0)

SN: B40001-UP

4шт.

16

12G-15-52130

SPACER

SN: B40001-UP

1шт.

17

124-15-59430

BEARING

SN: B40001-UP

1шт.

18

04065-06220

RING

SN: B40001-UP

1шт.

19

12G-15-52210

GEAR, 27 TEETH

SN: B40001-UP

1шт.

20

04064-03215

RING

SN: B40001-UP

2шт.

|21

124-15-01061

HOUSING ASSEMBLY, REVERSE

SN: B40001-UP

1шт.

21

0

HOUSING, REVERSE

SN: B40001-UP

1шт.

22

125-15-11230

PLUG

SN: B40001-UP

1шт.

23

124-15-52730

PISTON

SN: B40001-UP

1шт.

24

113-15-29250

RING (K1)

SN: B40001-UP

1шт.

25

113-15-29220

RING, SEAL (K1)

SN: B40001-UP

1шт.

26

07018-01405

RING

SN: B40001-UP

1шт.

27

06000-06915

BEARING

SN: B40001-UP

1шт.

28

04065-01054

RING

SN: B40001-UP

1шт.

29

04064-07525

RING

SN: B40001-UP

1шт.

30

113-15-21241

BOLT

SN: B40001-UP

12шт.

31

01643-31032

WASHER

SN: B40001-UP

12шт.

Выбрано товаров: 34
