ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (С РЫХЛИТЕЛЕМ) (B-B9)

Запчасти Komatsu D41E-6 ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (С РЫХЛИТЕЛЕМ) (B-B9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

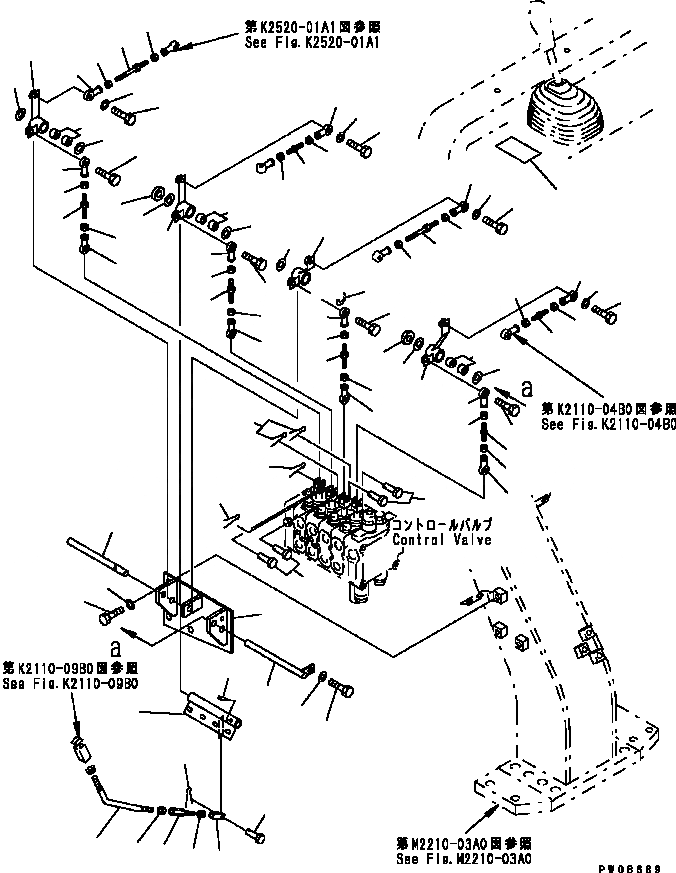

Схема запчастей Komatsu D41E-6 - ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (С РЫХЛИТЕЛЕМ) (B-B9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
13
11
20
42
41
40
19A
18
10
13
21
22
23
25
12
13
26
27
11
20
19A
18
33
32
31
13
10
22
23
25
27
26
21
13
9
10
13
21
22
23
25
44
44
44
12
13
8
26
27
27
39
38
37
20
19
18
47
10
36
20
19
18
34
35
13
22
23
21
24
26
27
43
3
46
45
43
2
7
4
5
6
28
30
29
17
16
14
1
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

124-78-64210

LEVER

SN: B40001-B40193

1шт.

2

124-43-54270

PIN

SN: B40001-UP

1шт.

3

124-78-54190

PIN

SN: B40001-UP

1шт.

4

134-43-64190

PIN

SN: B40001-UP

1шт.

5

01643-50823

WASHER

SN: B40001-UP

1шт.

6

01010-80830

BOLT

SN: B40001-UP

1шт.

7

134-43-64610

BRACKET

SN: B40001-B40193

1шт.

8

124-43-54182

LEVER

SN: B40001-UP

1шт.

9

124-43-54193

LEVER

SN: B40001-UP

1шт.

10

06123-01414

BEARING

SN: B40001-UP

8шт.

11

124-43-54142

LEVER

SN: B40001-UP

2шт.

12

178-43-14330

SPACER

SN: B40001-UP

2шт.

13

134-43-64240

SHIM

SN: B40001-UP

8шт.

14

04205-10622

PIN

SN: B40001-UP

1шт.

15

04050-11612

PIN

SN: B40001-UP

1шт.

16

124-43-54340

YOKE

SN: B40001-UP

1шт.

17

01583-11006

NUT

SN: B40001-UP

1шт.

18

01010-80830

BOLT

SN: B40001-UP

4шт.

19

01643-30823

WASHER

SN: B40001-UP

2шт.

19A

04254-10823

SPACER

SN: B40001-UP

2шт.

20

04250-80847

END

SN: B40001-UP

4шт.

21

01010-80830

BOLT

SN: B40001-UP

4шт.

22

04250-80847

END

SN: B40001-UP

4шт.

23

01580-10806

NUT

SN: B40001-UP

4шт.

24

205-43-72920

BOLT

SN: B40001-UP

1шт.

25

581-43-11870

ROD

SN: B40001-UP

3шт.

26

01508-40805

NUT

SN: B40001-UP

4шт.

27

04250-90847

END

SN: B40001-UP

4шт.

28

134-43-64260

ROD

SN: B40001-B40193

1шт.

29

198-43-41940

ROD

SN: B40001-UP

1шт.

30

01508-41006

NUT

SN: B40001-UP

1шт.

31

01580-10806

NUT

SN: B40001-UP

1шт.

32

205-43-72920

BOLT

SN: B40001-UP

1шт.

33

01508-40805

NUT

SN: B40001-UP

1шт.

34

01580-10806

NUT

SN: B40001-UP

1шт.

35

205-43-72920

BOLT

SN: B40001-UP

1шт.

36

01508-40805

NUT

SN: B40001-UP

1шт.

37

01580-10806

NUT

SN: B40001-UP

1шт.

38

04248-30810

ROD

SN: B40001-UP

1шт.

39

01508-40805

NUT

SN: B40001-UP

1шт.

40

01580-10806

NUT

SN: B40001-UP

1шт.

41

04248-30813

ROD

SN: B40001-UP

1шт.

42

01508-40805

NUT

SN: B40001-UP

1шт.

43

124-43-54390

PIN

SN: B40001-B40193

4шт.

44

04050-12015

PIN

SN: B40001-B40193

4шт.

45

01010-81220

BOLT

SN: B40001-UP

3шт.

46

01643-31232

WASHER

SN: B40001-UP

3шт.

47

14X-78-11180

PLATE, OPERATING

SN: B40001-UP

1шт.

Выбрано товаров: 48
