Запчасти Komatsu D41E-6 ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (B9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

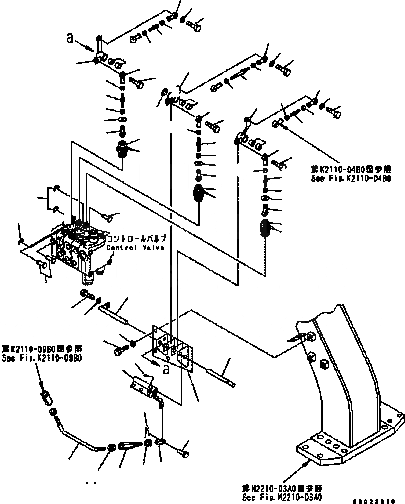

Схема запчастей Komatsu D41E-6 - ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (B9-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
18
21
17A
16
16
31
18
32
17
33
10
11
9
20
19
37
18
38
17
23
9
39
10
36
16
8
20
24
12
19
26
34
21
35
25
10
44
22
20
19
45
24
26
21
22
25
44
24
41
26
45
40
25
41
9
44
45
40
4
6
5
43
42
3
2
1
14
7
13
27
15
28
29
30

Артикул

Название

Примечание

Количество

1

124-43-64220

LEVER

SN: B40194-UP

1шт.

2

124-43-54270

PIN

SN: B40001-UP

1шт.

3

124-43-54222

PIN

SN: B40001-UP

1шт.

4

134-43-64230

PIN

SN: B40001-UP

1шт.

5

01643-50823

WASHER

SN: B40001-UP

1шт.

6

01010-80830

BOLT

SN: B40001-UP

1шт.

7

134-43-64510

BRACKET

SN: B40001-UP

1шт.

8

124-43-54182

LEVER

SN: B40001-UP

1шт.

9

124-43-54193

LEVER

SN: B40001-UP

1шт.

10

06123-01414

BEARING

SN: B40001-UP

6шт.

11

124-43-54142

LEVER

SN: B40001-UP

1шт.

12

134-43-64240

SHIM

SN: B40001-UP

3шт.

13

04205-10622

PIN

SN: B40001-UP

1шт.

14

04050-11612

PIN

SN: B40001-UP

1шт.

15

124-43-54340

YOKE

SN: B40001-UP

1шт.

16

01010-80830

BOLT

SN: B40001-UP

3шт.

17

01643-30823

WASHER

SN: B40001-UP

2шт.

17A

04254-10823

WASHER

SN: B40001-UP

1шт.

18

04250-80847

END

SN: B40001-UP

3шт.

19

01010-80830

BOLT

SN: B40001-UP

3шт.

20

04250-80847

END

SN: B40001-UP

3шт.

21

01580-10806

NUT

SN: B40001-UP

3шт.

22

205-43-72920

BOLT

SN: B40001-UP

1шт.

23

581-43-11870

ROD

SN: B40001-UP

2шт.

24

01508-40805

NUT

SN: B40001-UP

3шт.

25

04250-90847

END

SN: B40001-UP

3шт.

26

205-06-64680

WASHER

SN: B40194-UP

3шт.

27

124-43-64260

ROD

SN: B40194-UP

1шт.

28

01580-11008

NUT

SN: B40001-UP

1шт.

29

198-43-41940

ROD

SN: B40001-UP

1шт.

30

01508-41006

NUT

SN: B40001-UP

1шт.

31

01580-10806

NUT

SN: B40001-UP

1шт.

32

205-43-72920

BOLT

SN: B40001-UP

1шт.

33

01508-40805

NUT

SN: B40001-UP

1шт.

34

01580-10806

NUT

SN: B40001-UP

1шт.

35

205-43-72920

BOLT

SN: B40001-UP

1шт.

36

01508-40805

NUT

SN: B40001-UP

1шт.

37

01580-10806

NUT

SN: B40001-UP

1шт.

38

04248-30810

ROD

SN: B40001-UP

1шт.

39

01508-40805

NUT

SN: B40001-UP

1шт.

40

124-43-64120

PIN

SN: B40194-UP

3шт.

41

124-43-64131

RING

SN: B40194-UP

3шт.

42

01010-81220

BOLT

SN: B40001-UP

3шт.

43

01643-31232

WASHER

SN: B40001-UP

3шт.

44

124-43-64112

BOOT

SN: B40194-UP

3шт.

45

08034-00414

BAND

SN: B40194-UP

3шт.

Выбрано товаров: 46
