Запчасти Komatsu D41E-6 ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (B-B9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

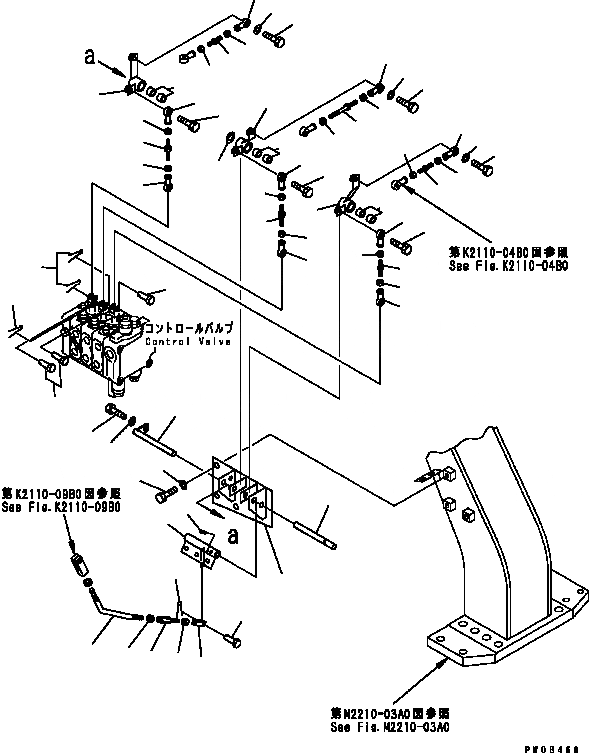

Схема запчастей Komatsu D41E-6 - ОТВАЛ СИСТЕМА УПРАВЛЕНИЯ (B-B9) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
26
29
28
27
15
13
14
7
3
1
2
41
42
5
6
4
39
40
40
25
24
8
25
24
22
21
23
21
12
10
20
19
10
20
19
34
33
16
17
18
35
38
37
36
16
17
18
16
17A
18
11
21
23
24
25
20
10
32
31
30
19
9
39

Артикул

Название

Примечание

Количество

1

124-43-64210

LEVER

SN: B40001-B40193

1шт.

2

124-43-54270

PIN

SN: B40001-UP

1шт.

3

124-43-54222

PIN

SN: B40001-UP

1шт.

4

134-43-64230

PIN

SN: B40001-UP

1шт.

5

01643-50823

WASHER

SN: B40001-UP

1шт.

6

01010-80830

BOLT

SN: B40001-UP

1шт.

7

134-43-64510

BRACKET

SN: B40001-UP

1шт.

8

124-43-54182

LEVER

SN: B40001-UP

1шт.

9

124-43-54193

LEVER

SN: B40001-UP

1шт.

10

06123-01414

BEARING

SN: B40001-UP

6шт.

11

124-43-54142

LEVER

SN: B40001-UP

1шт.

12

134-43-64240

SHIM

SN: B40001-UP

3шт.

13

04205-10622

PIN

SN: B40001-UP

1шт.

14

04050-11612

PIN

SN: B40001-UP

1шт.

15

124-43-54340

YOKE

SN: B40001-UP

1шт.

16

01010-80830

BOLT

SN: B40001-UP

3шт.

17

01643-30823

WASHER

SN: B40001-UP

2шт.

17A

04254-10823

WASHER

SN: B40001-UP

1шт.

18

04250-80847

END

SN: B40001-UP

3шт.

19

01010-80830

BOLT

SN: B40001-UP

3шт.

20

04250-80847

END

SN: B40001-UP

3шт.

21

01580-10806

NUT

SN: B40001-UP

3шт.

22

205-43-72920

BOLT

SN: B40001-UP

1шт.

23

581-43-11870

ROD

SN: B40001-UP

2шт.

24

01508-40805

NUT

SN: B40001-UP

3шт.

25

04250-90847

END

SN: B40001-UP

3шт.

26

134-43-64260

ROD

SN: B40001-B40193

1шт.

27

01580-11008

NUT

SN: B40001-UP

1шт.

28

198-43-41940

ROD

SN: B40001-UP

1шт.

29

01508-41006

NUT

SN: B40001-UP

1шт.

30

01580-10806

NUT

SN: B40001-UP

1шт.

31

205-43-72920

BOLT

SN: B40001-UP

1шт.

32

01508-40805

NUT

SN: B40001-UP

1шт.

33

01580-10806

NUT

SN: B40001-UP

1шт.

34

205-43-72920

BOLT

SN: B40001-UP

1шт.

35

01508-40805

NUT

SN: B40001-UP

1шт.

36

01580-10806

NUT

SN: B40001-UP

1шт.

37

04248-30810

ROD

SN: B40001-UP

1шт.

38

01508-40805

NUT

SN: B40001-UP

1шт.

39

124-43-54390

PIN

SN: B40001-B40193

3шт.

40

04050-12015

PIN

SN: B40001-B40193

3шт.

41

01010-81220

BOLT

SN: B40001-UP

3шт.

42

01643-31232

WASHER

SN: B40001-UP

3шт.

Выбрано товаров: 43
