D39PX-23 S/N 90001-UP
/
ЭЛЕКТРИКА
/
ЭЛЕКТРИЧ. ПРОВОДКА
/

ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА, ТОПЛИВН. БАК. (№9-)

Запчасти Komatsu D39PX-23 ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА, ТОПЛИВН. БАК. (№9-) ЭЛЕКТРИЧ. ПРОВОДКА

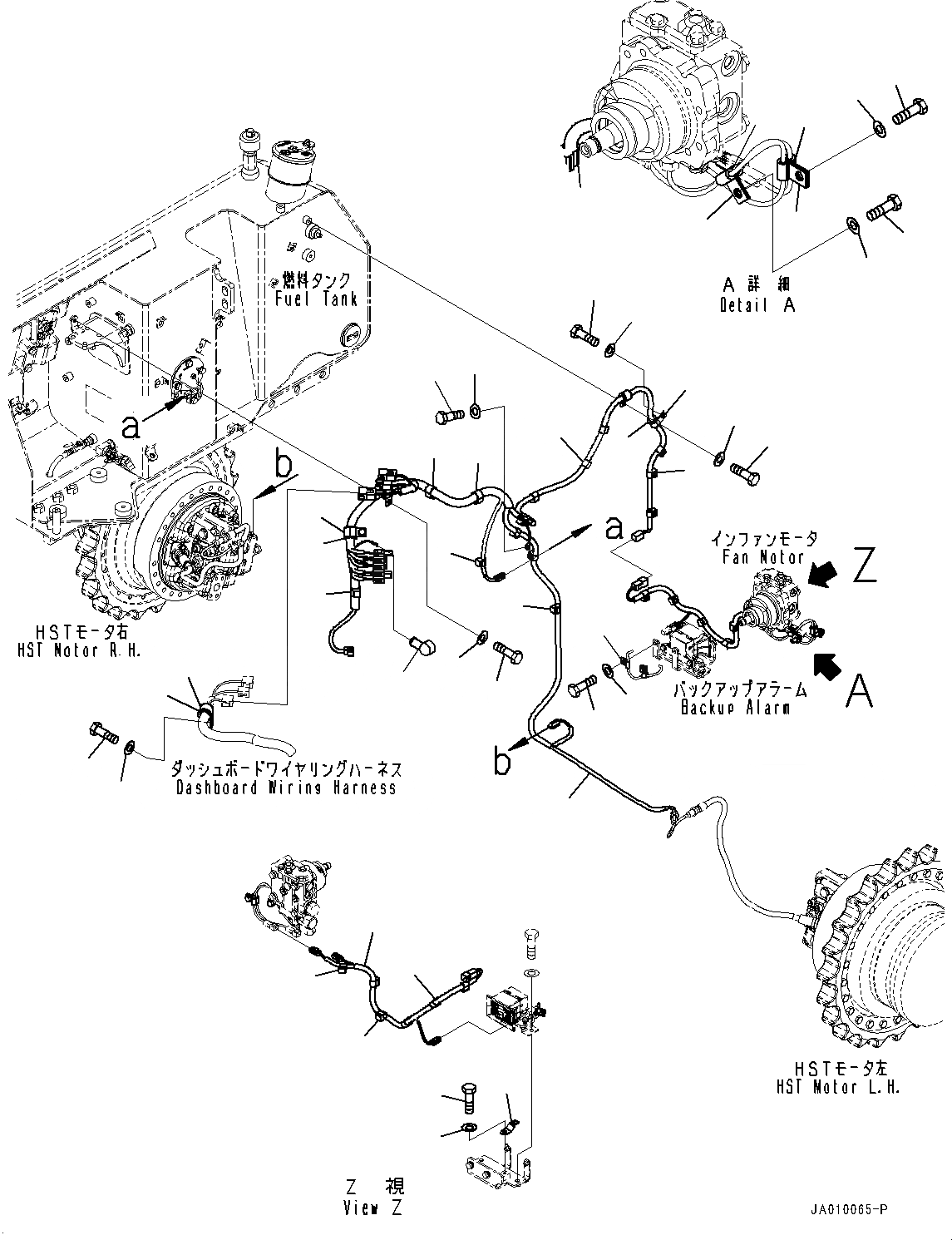

Схема запчастей Komatsu D39PX-23 - ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА, ТОПЛИВН. БАК. (№9-) ЭЛЕКТРИЧ. ПРОВОДКА
1
22
32
33
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
18
19
20
21
31
16
17
23
23
24
28
29
30
25
25
25
25
26
27
26
27

№

Артикул

Название

Примечание

Количество

1

11Y-06-41371

Wiring Harness

SN: 90001-UP

1шт.

2

08211-01920

Clip

SN: 90001-UP

3шт.

3

08211-01020

Clip

SN: 90001-UP

11шт.

4

08211-00720

Clip

SN: 90001-UP

1шт.

5

04434-52110

Clip

SN: 90001-UP

2шт.

6

07095-20314

Cushion

SN: 90001-UP

2шт.

7

01010-81020

Bolt

SN: 90001-UP

1шт.

8

01643-31032

Washer

SN: 90001-UP

1шт.

9

01010-81025

Bolt

SN: 90001-UP

1шт.

10

01643-31032

Washer

SN: 90001-UP

1шт.

11

08038-00519

Cap, Terminal

SN: 90001-UP

1шт.

12

01010-81016

Bolt

SN: 90001-UP

1шт.

13

01643-31032

Washer

SN: 90001-UP

1шт.

14

04434-53211

Clip

SN: 90001-UP

2шт.

15

07095-20523

Cushion

SN: 90001-UP

2шт.

16

01010-81020

Bolt

SN: 90001-UP

2шт.

17

01643-31032

Washer

SN: 90001-UP

2шт.

18

04434-53411

Clip

SN: 90001-UP

1шт.

19

07095-20625

Cushion

SN: 90001-UP

1шт.

20

01010-81020

Bolt

SN: 90001-UP

1шт.

21

01643-31032

Washer

SN: 90001-UP

1шт.

22

11Y-06-41151

Wiring Harness

SN: 90001-UP

1шт.

23

08211-01020

Clip

SN: 90001-UP

5шт.

24

08211-00720

Clip

SN: 90001-UP

1шт.

25

04434-50610

Clip

SN: 90001-UP

4шт.

26

01010-D1025

Bolt

SN: 90001-UP

2шт.

27

01643-71032

Washer

SN: 90001-UP

2шт.

28

08193-20010

Clip

SN: 90001-UP

1шт.

29

01010-D1020

Bolt

SN: 90001-UP

1шт.

30

01643-71032

Washer

SN: 90001-UP

1шт.

31

04434-50508

Clip

SN: 90001-UP

2шт.

32

01010-80816

Bolt

SN: 90001-UP

2шт.

33

01643-30823

Washer

SN: 90001-UP

2шт.

Выбрано товаров: 33
