Запчасти Komatsu D39PX-23 ОСНОВН. РАМА (№9-) ОСНОВН. РАМА

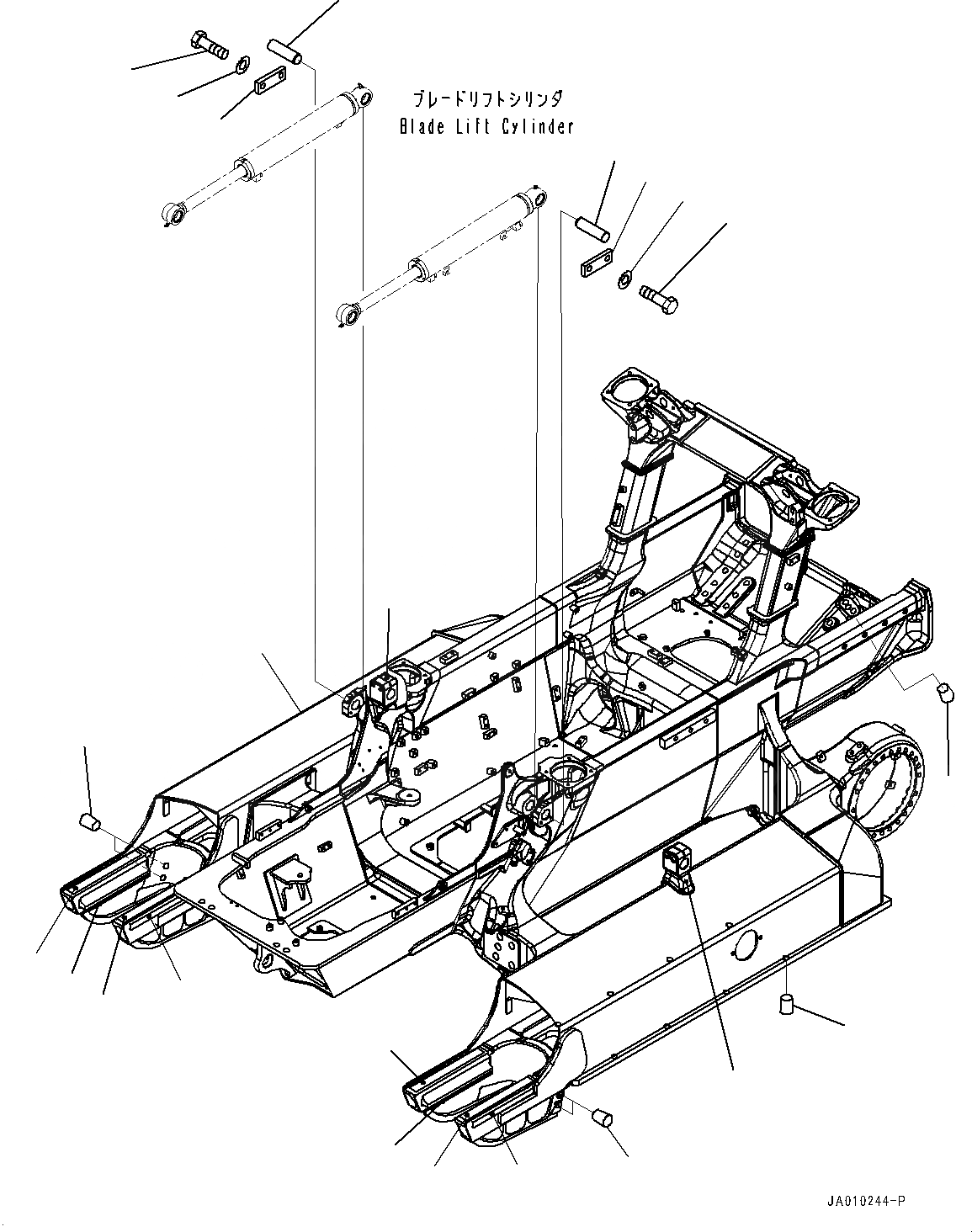

Схема запчастей Komatsu D39PX-23 - ОСНОВН. РАМА (№9-) ОСНОВН. РАМА
11
11
12
12
10
10
9
9
15
14
8
13
2
3
4
3
5
6
7
6
13
1
8

№

Артикул

Название

Примечание

Количество

1

11Y-21-41103

Frame Assembly

SN: 90001-UP

1шт.

2

11Y-21-41B41

Plate,Welded

SN: 90001-UP

2шт.

3

11Y-21-41G91

Plate,Welded

SN: 90001-UP

2шт.

4

11Y-21-41U31

Plate,Welded

SN: 90001-UP

2шт.

5

11Y-21-41B41

Plate,Welded

SN: 90001-UP

2шт.

6

11Y-21-41G91

Plate,Welded

SN: 90001-UP

2шт.

7

11Y-21-41U31

Plate,Welded

SN: 90001-UP

2шт.

8

11Y-21-41271

Bracket,Welded

SN: 90001-UP

2шт.

9

114-72-43330

Pin

SN: 90001-UP

2шт.

10

113-70-21280

Lock

SN: 90001-UP

2шт.

11

01010-81025

Bolt

SN: 90001-UP

4шт.

12

01643-31032

Washer

SN: 90001-UP

4шт.

13

07049-01215

Plug

SN: 90001-UP

8шт.

14

07049-01620

Plug

SN: 90001-UP

16шт.

15

07049-02430

Plug

SN: 90001-UP

22шт.

Выбрано товаров: 15
