Запчасти Komatsu D39EX-23 IB ПРОВОДКА (№9-) IB ПРОВОДКА

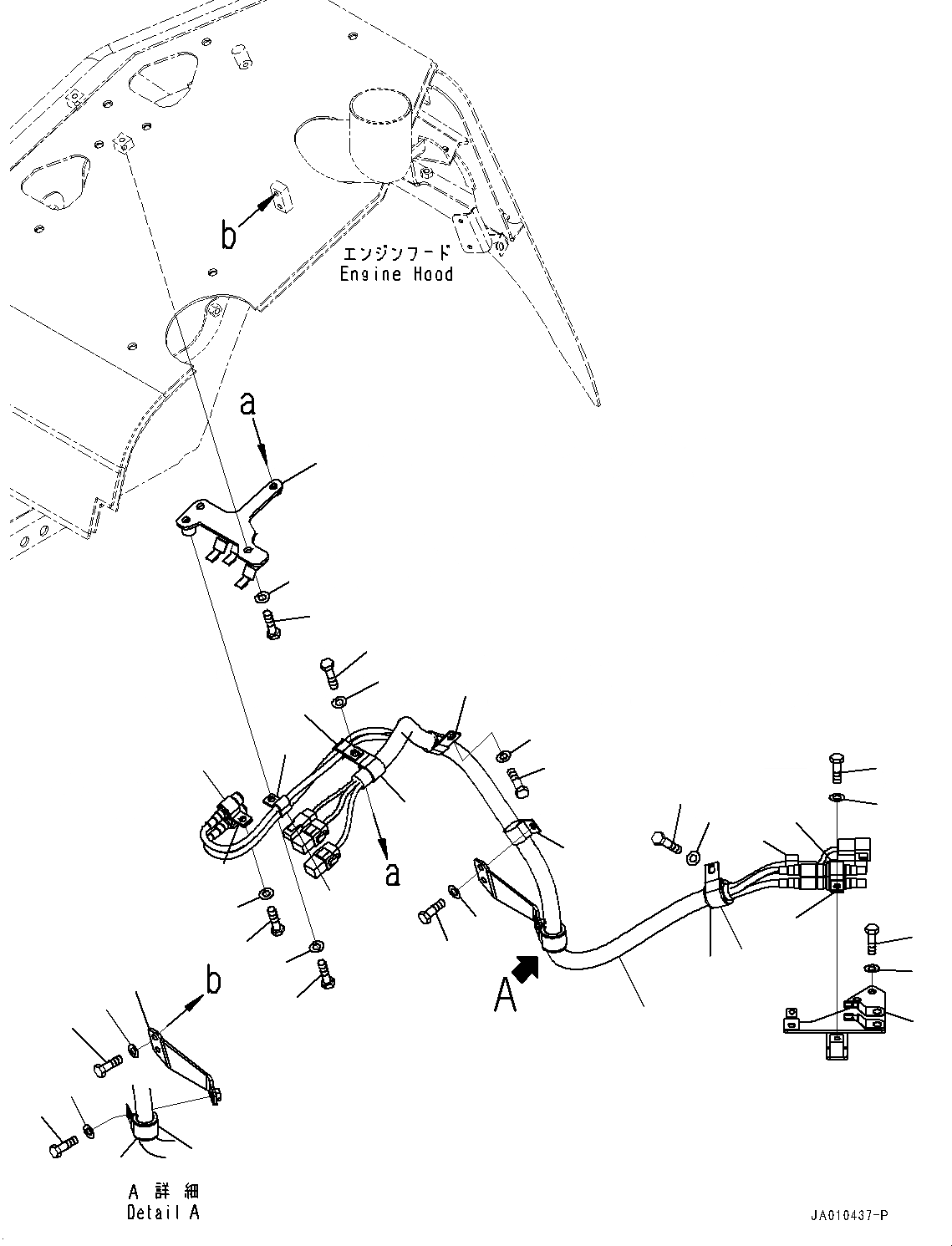

Схема запчастей Komatsu D39EX-23 - IB ПРОВОДКА (№9-) IB ПРОВОДКА
12
30
17
13
16
24
33
15
14
23
10
11
8
1
7
6
9
28
27
20
19
22
21
18
32
29
7
6
11
5
4
3
35
34
5
26
25
2
2
33
31

№

Артикул

Название

Примечание

Количество

1

11Y-06-42712

Wiring Harness

SN: 90001-UP

1шт.

2

04434-52110

Clip

SN: 90001-UP

2шт.

3

01010-81025

Bolt

SN: 90001-UP

1шт.

4

01643-31032

Washer

SN: 90001-UP

1шт.

5

04434-52711

Clip

SN: 90001-UP

2шт.

6

01010-81020

Bolt

SN: 90001-UP

2шт.

7

01643-31032

Washer

SN: 90001-UP

2шт.

8

11Y-06-42721

Bracket

SN: 90001-UP

1шт.

9

01010-81025

Bolt

SN: 90001-UP

2шт.

10

01643-31032

Washer

SN: 90001-UP

2шт.

11

04434-51010

Clip

SN: 90001-UP

2шт.

12

01010-81025

Bolt

SN: 90001-UP

1шт.

13

01643-31032

Washer

SN: 90001-UP

1шт.

14

04434-52711

Clip

SN: 90001-UP

1шт.

15

04435-51010

Clip

SN: 90001-UP

1шт.

16

01010-81035

Bolt

SN: 90001-UP

1шт.

17

01643-31032

Washer

SN: 90001-UP

1шт.

18

11Y-06-42731

Plate

SN: 90001-UP

1шт.

19

01010-81020

Bolt

SN: 90001-UP

2шт.

20

01643-31032

Washer

SN: 90001-UP

2шт.

21

04434-53411

Clip

SN: 90001-UP

1шт.

22

07095-20627

Cushion

SN: 90001-UP

1шт.

23

01010-81020

Bolt

SN: 90001-UP

1шт.

24

01643-31032

Washer

SN: 90001-UP

1шт.

25

04434-53411

Clip

SN: 90001-UP

1шт.

26

07095-20627

Cushion

SN: 90001-UP

1шт.

27

01010-81020

Bolt

SN: 90001-UP

1шт.

28

01643-31032

Washer

SN: 90001-UP

1шт.

29

11Y-06-42742

Bracket

SN: 90001-UP

1шт.

30

01010-81020

Bolt

SN: 90001-UP

2шт.

31

01643-31032

Washer

SN: 90001-UP

2шт.

32

08211-01320

Clip

SN: 90001-UP

1шт.

33

04434-52110

Clip

SN: 90001-UP

2шт.

34

01010-81025

Bolt

SN: 90001-UP

1шт.

35

01643-31032

Washer

SN: 90001-UP

1шт.

Выбрано товаров: 35
