Запчасти Komatsu D39EX-21 HST НАСОС (7/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

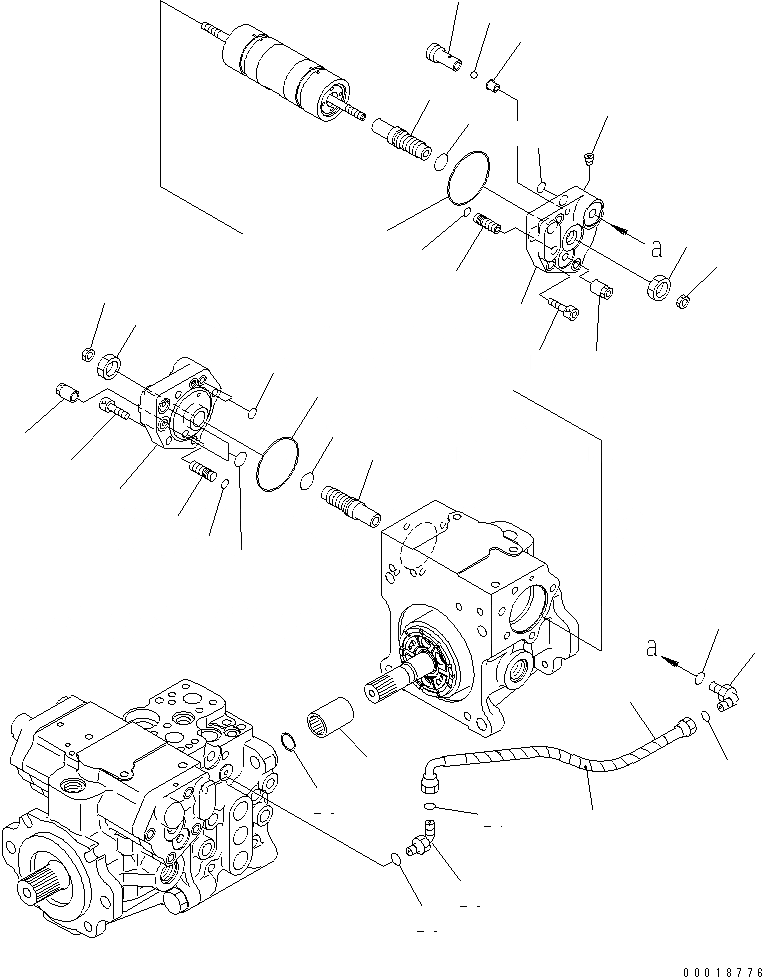

Схема запчастей Komatsu D39EX-21 - HST НАСОС (7/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
30

Артикул

Название

Примечание

Количество

|$4

720-2M-00040

PUMP ASS'Y

SN: 1210-UP

1шт.

|$5

720-2M-00023

PUMP ASS'Y

SN: 1202-1209

1шт.

|$6

720-2M-00022

PUMP ASS'Y

SN: 1137-1201

1шт.

|$7

720-2M-00021

PUMP ASS'Y

SN: 1001-1136

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1600-01A0 TO Y1600-13A0.

-1шт.

|$9

720-2M-01023

PUMP SUB ASS'Y

SN: 1202-UP

1шт.

|$10

720-2M-01022

PUMP SUB ASS'Y

SN: 1137-1201

1шт.

|$11

720-2M-01021

PUMP SUB ASS'Y

SN: 1001-1136

1шт.

|$12

0

COVER ASS'Y

SN: 1001-UP

1шт.

1

0

COVER

SN: 1001-UP

1шт.

2

0

SLEEVE

SN: 1001-UP

1шт.

3

0

O-RING

SN: 1001-UP

1шт.

4

0

NUT

SN: 1001-UP

1шт.

5

0

SCREW

SN: 1001-UP

1шт.

6

0

NUT

SN: 1001-UP

1шт.

7

0

O-RING

SN: 1001-UP

1шт.

|$20

0

COVER ASS'Y

SN: 1001-UP

1шт.

|$21

0

COVER SUB ASS'Y

SN: 1001-UP

1шт.

8

0

COVER

SN: 1001-UP

1шт.

9

0

PLUG

SN: 1001-UP

1шт.

10

0

BALL

SN: 1001-UP

1шт.

11

0

SEAT

SN: 1001-UP

1шт.

12

0

PLUG

SN: 1001-UP

1шт.

13

0

SLEEVE

SN: 1001-UP

1шт.

14

0

O-RING

SN: 1001-UP

1шт.

15

0

NUT

SN: 1001-UP

1шт.

16

0

SCREW

SN: 1001-UP

1шт.

17

0

NUT

SN: 1001-UP

1шт.

18

0

O-RING

SN: 1001-UP

1шт.

19

0

NUT

SN: 1001-UP

2шт.

20

0

O-RING

SN: 1001-UP

4шт.

21

0

O-RING

SN: 1001-UP

3шт.

22

0

O-RING

SN: 1001-UP

2шт.

23

01252-61030

BOLT

SN: 1001-UP

8шт.

24

0

COUPLING

SN: 1001-UP

1шт.

25

0

RING

SN: 1001-UP

1шт.

26

02782-10210

ELBOW

SN: 1001-UP

2шт.

27

02896-61008

O-RING

SN: 1001-UP

2шт.

28

07002-61423

O-RING

SN: 1001-UP

2шт.

|$43

720-2M-16230

HOSE ASS'Y

SN: 1001-UP

1шт.

29

720-2M-16211

HOSE

SN: 1001-UP

1шт.

30

08210-01204

SPIRAL TUBE

SN: 1001-UP

1шт.

Выбрано товаров: 42
