Запчасти Komatsu D37P-5A ТРАНСМИССИЯ (КОРПУС) (/7) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

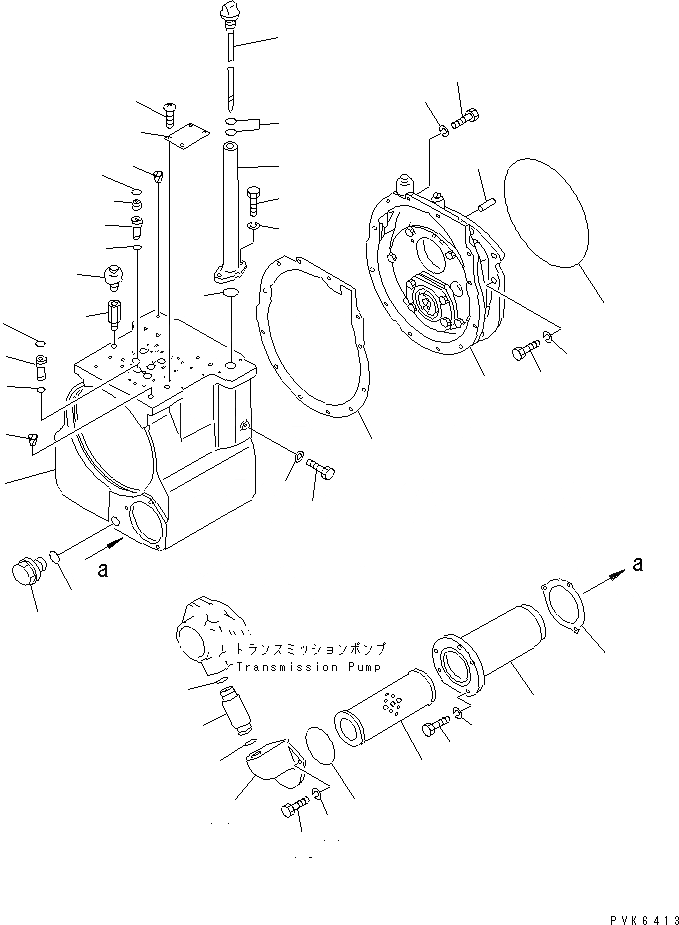

Схема запчастей Komatsu D37P-5A - ТРАНСМИССИЯ (КОРПУС) (/7) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5A
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|$1

114-15-00036

TRANSMISSION ASS'Y

SN: 3661-UP

1шт.

|$2

114-15-00035

TRANSMISSION ASS'Y

SN: 3049-3660

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 3001-3048

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-59A0.

-1шт.

|$5

114-15-51010

TRANSMISSION ASS'Y

SN: 3661-UP

1шт.

|$6

114-15-00511

TRANSMISSION ASS'Y

SN: 3049-3660

1шт.

|$7

0

TRANSMISSION ASS'Y

SN: 3001-3048

1шт.

|$$8

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-55A0 AND F2320-57A0 TO F2320-59A0.

-1шт.

1

113-15-31110

CASE

SN: 3001-UP

1шт.

2

07044-12412

PLUG

SN: 3001-UP

1шт.

3

07002-02434

O-RING (K1)

SN: 3001-UP

1шт.

4

07049-01215

PLUG

SN: 3001-UP

2шт.

5

07030-00252

BREATHER

SN: 3001-UP

1шт.

5A

170-21-11190

NIPPLE

SN: 3387-UP

1шт.

6

113-15-21310

SLEEVE

SN: 3001-UP

6шт.

7

07000-72012

O-RING (K1)

SN: 3001-UP

6шт.

8

07000-72010

O-RING (K1)

SN: 3001-UP

6шт.

9

113-15-21711

CASE

SN: 3001-UP

1шт.

10

113-15-21721

GASKET (K1)

SN: 3153-UP

1шт.

10

0

GASKET (K1)

SN: 3001-3152

1шт.

11

113-15-21730

SCREEN

SN: 3001-UP

1шт.

12

01010-80825

BOLT

SN: 3001-UP

3шт.

13

01602-20825

WASHER,SPRING

SN: 3001-UP

3шт.

14

113-15-21751

COVER

SN: 3001-UP

1шт.

15

07000-02095

O-RING (K1)

SN: 3001-UP

1шт.

16

01010-80820

BOLT

SN: 3001-UP

2шт.

17

01602-20825

WASHER,SPRING

SN: 3001-UP

2шт.

18

103-15-21760

SLEEVE

SN: 3001-UP

1шт.

19

07000-73028

O-RING (K1)

SN: 3001-UP

2шт.

20

113-15-38112

FILLER

SN: 3864-UP

1шт.

20

113-15-38111

FILLER

SN: 3001-3863

1шт.

21

07000-03035

O-RING (K1)

SN: 3001-UP

1шт.

22

01010-81035

BOLT

SN: 3864-UP

2шт.

22

01010-81030

BOLT

SN: 3001-3863

2шт.

23

01602-21030

WASHER,SPRING

SN: 3001-UP

2шт.

24

113-21-31260

GAUGE

SN: 3001-UP

1шт.

25

07000-03022

O-RING (K1)

SN: 3001-UP

2шт.

26

09608-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 3001-UP

1шт.

27

04418-13060

SCREW

SN: 3001-UP

4шт.

28

01010-61465

BOLT

SN: 3001-UP

2шт.

29

01640-21426

WASHER

SN: 3001-UP

2шт.

30

113-15-21330

PLUG,(D=3.5MM)

SN: 3001-UP

1шт.

31

114-15-00320

TRANSFER ASS'Y

SN: 3001-UP

1шт.

32

113-15-21121

GASKET

SN: 3153-UP

1шт.

32

0

GASKET (K1)

SN: 3001-3152

1шт.

33

01010-81030

BOLT

SN: 3001-UP

12шт.

34

01602-21030

WASHER,SPRING

SN: 3001-UP

12шт.

35

07000-05280

O-RING (K1)

SN: 3001-UP

1шт.

36

04020-01228

PIN,DOWEL

SN: 3001-UP

1шт.

37

01010-81435

BOLT

SN: 3001-UP

10шт.

38

01602-21442

WASHER,SPRING

SN: 3001-UP

10шт.

1

114-15-00036

TRANSMISSION ASS'Y

SN: 3661-UP

1шт.

1

114-15-00035

TRANSMISSION ASS'Y

SN: 3049-3660

1шт.

1

0

TRANSMISSION ASS'Y

SN: 3001-3048

1шт.

|$$55

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-59A0.

-1шт.

1

114-15-51010

TRANSMISSION ASS'Y

SN: 3661-UP

1шт.

1

114-15-00511

TRANSMISSION ASS'Y

SN: 3049-3660

1шт.

1

0

TRANSMISSION ASS'Y

SN: 3001-3048

1шт.

1

113-15-31110

CASE

SN: 3001-UP

1шт.

2

07044-12412

PLUG

SN: 3001-UP

1шт.

3

07002-02434

O-RING (K1)

SN: 3001-UP

1шт.

4

07049-01215

PLUG

SN: 3001-UP

2шт.

5

07030-00252

BREATHER

SN: 3001-UP

1шт.

5A

170-21-11190

NIPPLE

SN: 3387-UP

1шт.

6

113-15-21310

SLEEVE

SN: 3001-UP

6шт.

7

07000-72012

O-RING (K1)

SN: 3001-UP

6шт.

8

07000-72010

O-RING (K1)

SN: 3001-UP

6шт.

9

113-15-21711

CASE

SN: 3001-UP

1шт.

10

113-15-21721

GASKET (K1)

SN: 3153-UP

1шт.

10

0

GASKET (K1)

SN: 3001-3152

1шт.

11

113-15-21730

SCREEN

SN: 3001-UP

1шт.

12

01010-80825

BOLT

SN: 3001-UP

3шт.

13

01602-20825

WASHER,SPRING

SN: 3001-UP

3шт.

14

113-15-21751

COVER

SN: 3001-UP

1шт.

15

07000-02095

O-RING (K1)

SN: 3001-UP

1шт.

16

01010-80820

BOLT

SN: 3001-UP

2шт.

17

01602-20825

WASHER,SPRING

SN: 3001-UP

2шт.

18

103-15-21760

SLEEVE

SN: 3001-UP

1шт.

19

07000-73028

O-RING (K1)

SN: 3001-UP

2шт.

20

113-15-38111

FILLER

SN: 3001-UP

1шт.

21

07000-03035

O-RING (K1)

SN: 3001-UP

1шт.

22

01010-81030

BOLT

SN: 3001-UP

2шт.

23

01602-21030

WASHER,SPRING

SN: 3001-UP

2шт.

24

113-21-31260

GAUGE

SN: 3001-UP

1шт.

25

07000-03022

O-RING (K1)

SN: 3001-UP

2шт.

26

09608-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 3001-UP

1шт.

27

04418-13060

SCREW

SN: 3001-UP

4шт.

28

01010-61465

BOLT

SN: 3001-UP

2шт.

29

01640-21426

WASHER

SN: 3001-UP

2шт.

30

113-15-21330

PLUG,(D=3.5MM)

SN: 3001-UP

1шт.

31

114-15-00320

TRANSFER ASS'Y

SN: 3001-UP

1шт.

32

113-15-21121

GASKET

SN: 3153-UP

1шт.

32

0

GASKET (K1)

SN: 3001-3152

1шт.

33

01010-81030

BOLT

SN: 3001-UP

12шт.

34

01602-21030

WASHER,SPRING

SN: 3001-UP

12шт.

35

07000-05280

O-RING (K1)

SN: 3001-UP

1шт.

36

04020-01228

PIN,DOWEL

SN: 3001-UP

1шт.

37

01010-81435

BOLT

SN: 3001-UP

10шт.

37

01010-81435

BOLT

SN: 3001-UP

10шт.

Выбрано товаров: 99
