Запчасти Komatsu D37EX-23 ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА, ДВИГАТЕЛЬ (№8-) ЭЛЕКТРИЧ. ПРОВОДКА

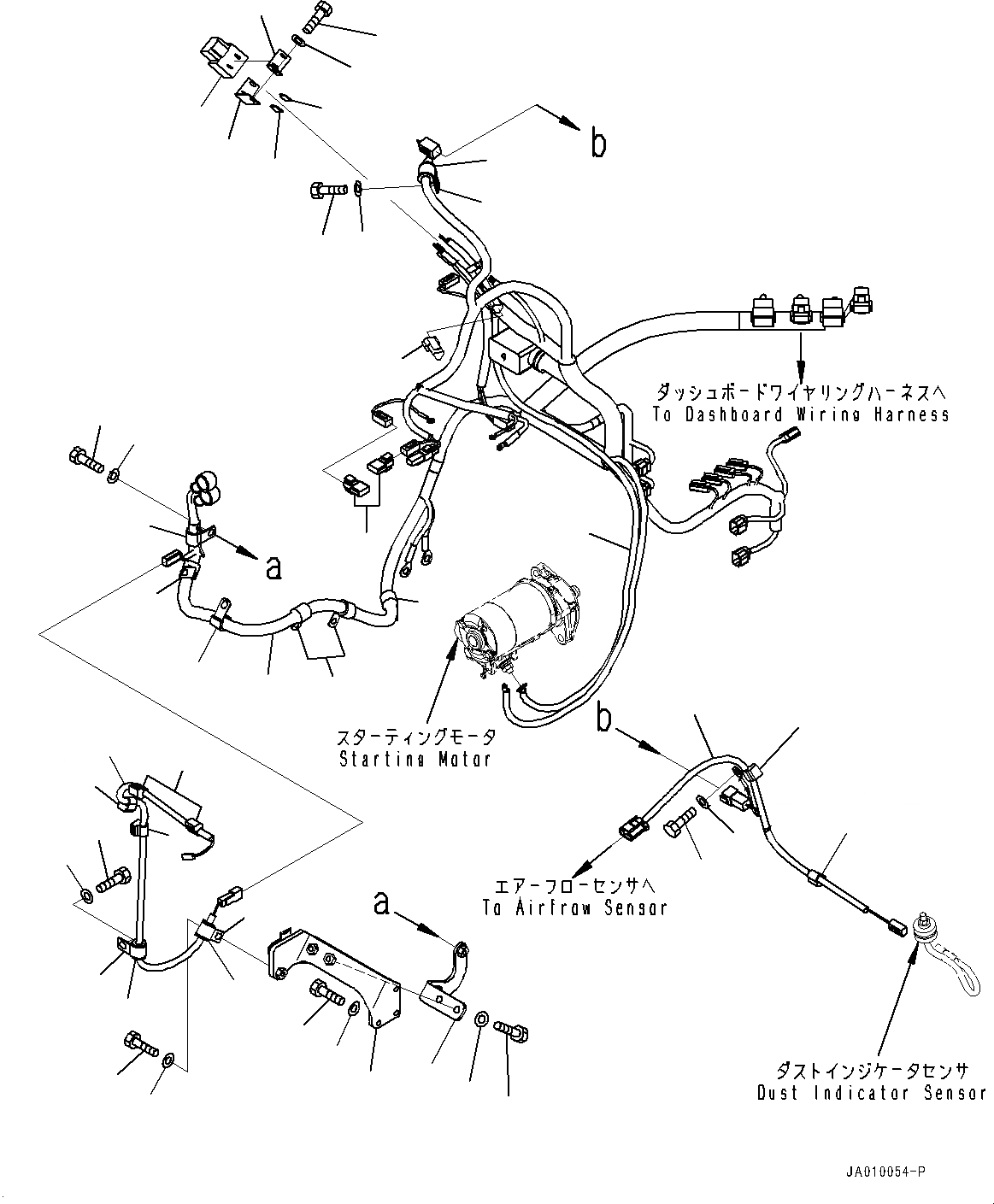

Схема запчастей Komatsu D37EX-23 - ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА, ДВИГАТЕЛЬ (№8-) ЭЛЕКТРИЧ. ПРОВОДКА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
2
9
11
12
9
14
13
31
31
31
31
33
32
18

Артикул

Название

Примечание

Количество

1

11Y-06-41321

Wiring Harness

SN: 80001-UP

1шт.

2

08211-00720

Clip

SN: 80001-UP

2шт.

3

04434-52110

Clip

SN: 80001-UP

1шт.

4

07095-20314

Cushion

SN: 80001-UP

1шт.

5

01010-81020

Bolt

SN: 80001-UP

1шт.

6

01643-31032

Washer

SN: 80001-UP

1шт.

7

01010-81016

Bolt

SN: 80001-UP

1шт.

8

01643-31032

Washer

SN: 80001-UP

1шт.

9

08211-10720

Clip

SN: 80001-UP

4шт.

10

11Y-06-41421

Wiring Harness

SN: 80001-UP

1шт.

11

04434-51710

Clip

SN: 80001-UP

2шт.

12

07095-20211

Cushion

SN: 80001-UP

2шт.

13

01010-81020

Bolt

SN: 80001-UP

2шт.

14

01643-31032

Washer

SN: 80001-UP

2шт.

15

11Y-06-41131

Wiring Harness

SN: 80001-UP

1шт.

16

19M-06-31720

Resistor

SN: 80001-UP

1шт.

17

21J-06-13661

Diode

SN: 80001-UP

2шт.

18

421-06-22830

Fuse, 120Amp.

SN: 80001-UP

2шт.

19

421-06-22880

Holder

SN: 80001-UP

1шт.

20

11Y-06-41311

Cable

SN: 80001-UP

1шт.

21

421-06-22910

Bracket

SN: 80001-UP

1шт.

22

421-06-22920

Bracket

SN: 80001-UP

1шт.

23

01010-80820

Bolt

SN: 80001-UP

1шт.

24

01643-30823

Washer

SN: 80001-UP

1шт.

25

11Y-06-41261

Bracket

SN: 80001-UP

1шт.

26

01010-80820

Bolt

SN: 80001-UP

3шт.

27

01643-30823

Washer

SN: 80001-UP

3шт.

28

11Y-06-41271

Bracket

SN: 80001-UP

1шт.

29

01010-81030

Bolt

SN: 80001-UP

2шт.

30

01643-31032

Washer

SN: 80001-UP

2шт.

31

600-051-2190

Clip

SN: 80001-UP

6шт.

32

01010-81020

Bolt

SN: 80001-UP

6шт.

33

01643-31032

Washer

SN: 80001-UP

6шт.

Выбрано товаров: 33
