Запчасти Komatsu D375A-5 КАБИНА (ДВЕРЬ И ЗАМОК) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

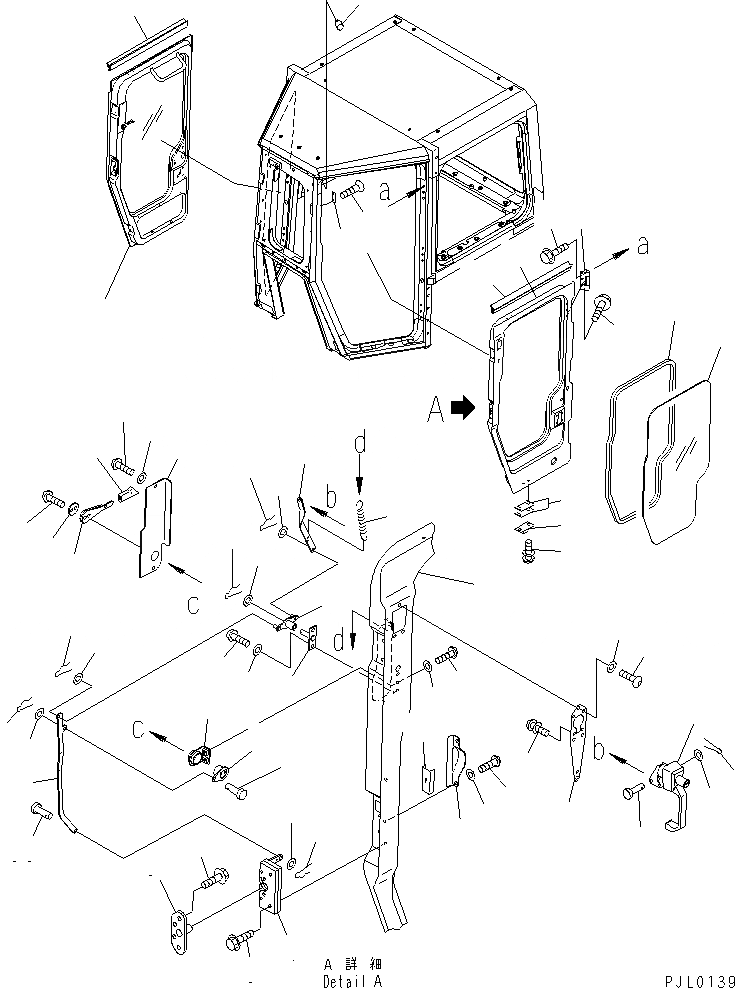

Схема запчастей Komatsu D375A-5 - КАБИНА (ДВЕРЬ И ЗАМОК) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54

Артикул

Название

Примечание

Количество

|$6

198-Z11-0070

DOOR ASS'Y,L.H.

SN: 18001-UP

1шт.

|$7

198-Z11-0080

DOOR ASS'Y,R.H.

SN: 18001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-02A1,03A1, AND 04A1.

-1шт.

1

198-Z11-3111

DOOR,L.H.

SN: 18001-UP

1шт.

1

198-Z11-3121

DOOR,R.H.

SN: 18001-UP

1шт.

2

14X-911-1330

HINGE

SN: 18001-UP

6шт.

3

01435-41025

BOLT

SN: 18001-UP

36шт.

4

195-Z11-4520

LOCK,L.H.

SN: 18001-UP

1шт.

4

195-Z11-4510

LOCK,R.H.

SN: 18001-UP

1шт.

5

01435-40630

BOLT

SN: 18001-UP

8шт.

6

198-Z11-3450

STRIKER

SN: 18001-UP

2шт.

7

01435-40820

BOLT

SN: 18001-UP

8шт.

8

198-Z11-3710

HANDLE ASS'Y

SN: 18001-UP

2шт.

9

01023-10520

SCREW

SN: 18001-UP

10шт.

10

198-Z11-3210

PLATE

SN: 18001-UP

2шт.

11

01245-00616

SCREW

SN: 18001-UP

8шт.

12

01643-70623

WASHER

SN: 18001-UP

8шт.

13

198-Z11-3221

PLATE

SN: 18001-UP

2шт.

14

01245-00616

SCREW

SN: 18001-UP

4шт.

15

198-Z11-3650

PLATE

SN: 18001-UP

2шт.

16

198-Z11-3380

PLATE

SN: 18001-UP

2шт.

17

01245-00616

SCREW

SN: 18001-UP

4шт.

18

01643-70623

WASHER

SN: 18001-UP

4шт.

19

198-Z11-3391

LEVER

SN: 18127-UP

2шт.

19

198-Z11-3390

PLATE

SN: 18001-18126

2шт.

20

04205-10614

PIN

SN: 18001-UP

2шт.

21

01641-20608

WASHER

SN: 18127-UP

2шт.

21

01640-20610

WASHER

SN: 18001-18126

2шт.

22

04052-10633

PIN

SN: 18001-UP

2шт.

23

198-Z11-3241

PLATE,L.H.

SN: 18001-UP

1шт.

23

198-Z11-3251

PLATE,R.H.

SN: 18001-UP

1шт.

24

04205-10614

PIN

SN: 18001-UP

2шт.

25

01641-20608

WASHER

SN: 18001-UP

2шт.

26

04050-11612

PIN

SN: 18001-UP

2шт.

27

14X-911-1540

KNOB

SN: 18001-UP

2шт.

28

176-06-42170

SPRING

SN: 18001-UP

2шт.

29

198-Z11-3270

PLATE

SN: 18001-UP

2шт.

30

01245-00616

SCREW

SN: 18001-UP

4шт.

31

01643-70623

WASHER

SN: 18001-UP

4шт.

32

198-Z11-3280

PLATE

SN: 18001-UP

2шт.

33

01640-20816

WASHER

SN: 18001-UP

2шт.

34

04052-10833

PIN

SN: 18001-UP

2шт.

35

198-Z11-3410

PLATE,L.H.

SN: 18001-UP

1шт.

35

198-Z11-3620

PLATE,R.H.

SN: 18001-UP

1шт.

36

04205-10614

PIN

SN: 18001-UP

2шт.

37

01641-20608

WASHER

SN: 18001-UP

4шт.

38

04052-10633

PIN

SN: 18001-UP

4шт.

39

198-Z11-3261

COVER,L.H.

SN: 18001-UP

1шт.

39

198-Z11-3290

COVER,R.H.

SN: 18001-UP

1шт.

40

01245-00616

SCREW

SN: 18001-UP

4шт.

41

01643-70623

WASHER

SN: 18001-UP

4шт.

42

198-Z11-3430

COVER

SN: 18001-UP

2шт.

43

01245-00616

SCREW

SN: 18001-UP

4шт.

44

01643-70623

WASHER

SN: 18001-UP

4шт.

45

14X-911-1780

SEAL

SN: 18001-UP

2шт.

46

14X-911-1690

DAMPER

SN: 18001-UP

8шт.

47

14X-911-1761

SHIM, 1.2MM

SN: 18001-UP

16шт.

48

01023-20616

SCREW

SN: 18001-UP

16шт.

49

20Y-54-35780

STOPPER

SN: 18001-UP

2шт.

50

198-Z11-3590

PLATE

SN: 18001-UP

4шт.

51

01240-00820

SCREW

SN: 18001-UP

8шт.

52

198-Z11-2231

GLASS

SN: 18001-UP

2шт.

53

198-Z11-2270

STRIP

SN: 18001-UP

2шт.

54

198-Z11-3770

SEAL

SN: 18001-18083

2шт.

Выбрано товаров: 64
