Запчасти Komatsu D375A-3 ТЕЛЕЖКА (7 ОПОРНЫЙ КАТОК)(№7-) ХОДОВАЯ

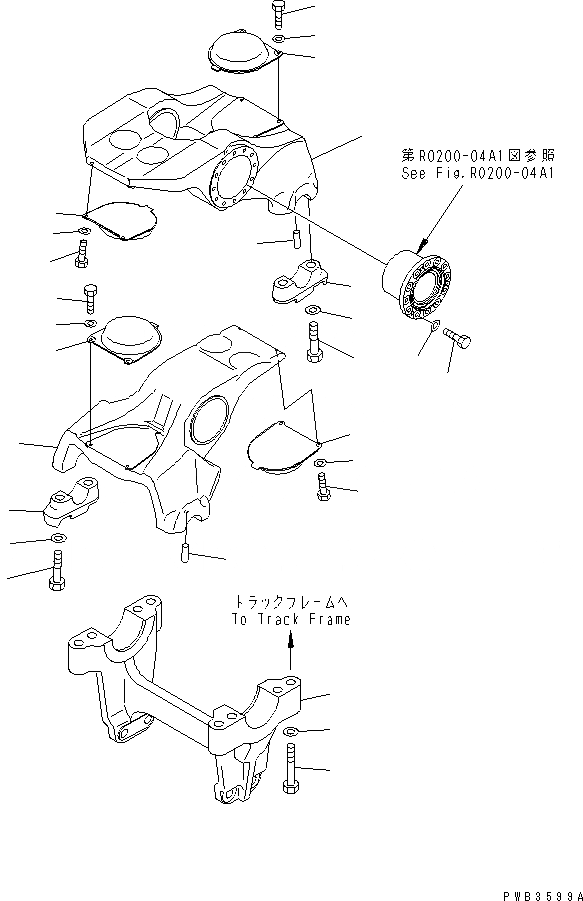

Схема запчастей Komatsu D375A-3 - ТЕЛЕЖКА (7 ОПОРНЫЙ КАТОК)(№7-) ХОДОВАЯ
1
1
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
16
17

Артикул

Название

Примечание

Количество

|$$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.R0200-04A1 AND R0200-05A1.

-1шт.

1

195-30-62141

CAP

SN: 17501-UP

12шт.

2

04020-00616

PIN,DOWEL

SN: 17501-UP

6шт.

3

01011-62710

BOLT

SN: 17501-UP

24шт.

4

01643-32780

WASHER

SN: 17501-UP

24шт.

|$7

195-30-01581

BOGIE ASS'Y

SN: 17536-UP

6шт.

|$8

0

BOGIE ASS'Y

SN: 17501-17535

6шт.

|$9

195-30-01590

BOGIE ASS'Y,(B)

SN: 17536-UP

6шт.

|$10

0

BOGIE ASS'Y,(B)

SN: 17501-17535

6шт.

5

01010-81230

BOLT

SN: 17501-UP

12шт.

6

01643-31232

WASHER

SN: 17501-UP

12шт.

7

195-30-66113

BOGIE,OUTER

SN: 17501-UP

1шт.

8

195-30-66132

PAD

SN: 17501-UP

2шт.

9

01010-81025

BOLT

SN: 17501-UP

4шт.

10

01643-51032

WASHER

SN: 17501-UP

4шт.

11

195-30-66123

BOGIE,INNER

SN: 17501-UP

1шт.

12

195-30-66132

PAD

SN: 17501-UP

2шт.

13

01010-81025

BOLT

SN: 17501-UP

4шт.

14

01643-51032

WASHER

SN: 17501-UP

4шт.

15

195-30-67113

BRACKET

SN: 17501-UP

6шт.

16

195-30-67151

BOLT

SN: 17501-UP

48шт.

17

01643-32780

WASHER

SN: 17501-UP

48шт.

Выбрано товаров: 22
