Запчасти Komatsu D31PG-20A КЛАПАН ТРАНСМИССИИ (SELECTOR И INCHING) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

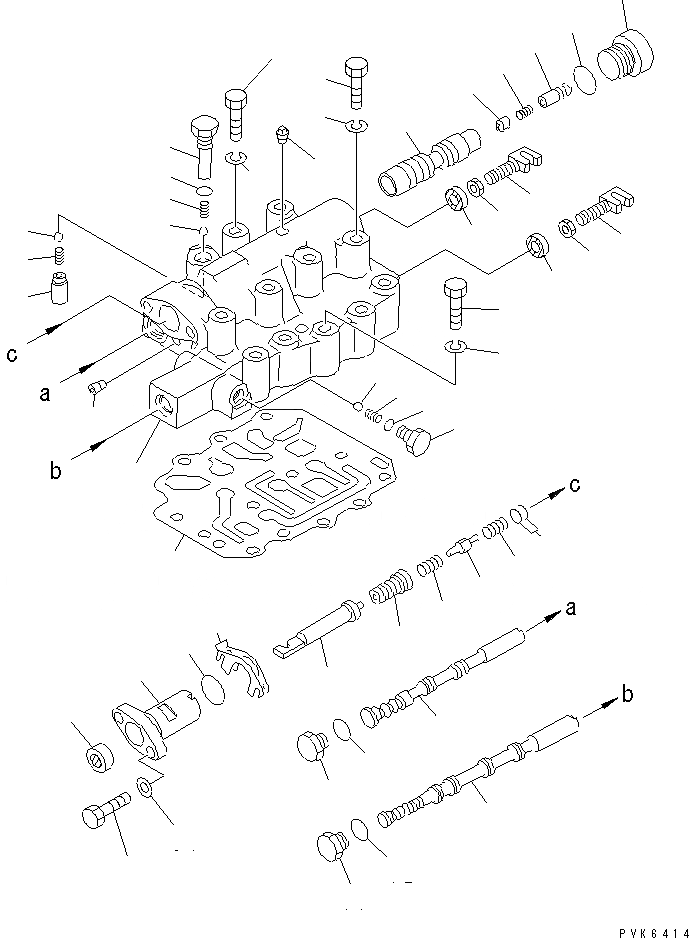

Схема запчастей Komatsu D31PG-20A - КЛАПАН ТРАНСМИССИИ (SELECTOR И INCHING) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
4A
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
45

Артикул

Название

Примечание

Количество

|1

114-15-00036

TRANSMISSION ASS'Y

SN: 47617-UP

1шт.

|1

114-15-00035

TRANSMISSION ASS'Y

SN: 45421-47616

1шт.

|1

114-15-00035

TRANSMISSION ASS'Y,(FOR TWO LEVERS STEERING)

SN: 45421-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 45001-45420

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-59A0.

-1шт.

|1

114-15-51010

TRANSMISSION ASS'Y

SN: 47617-UP

1шт.

|1

114-15-00511

TRANSMISSION ASS'Y

SN: 45421-47616

1шт.

|1

114-15-00511

TRANSMISSION ASS'Y,(FOR TWO LEVERS STEERING)

SN: 45421-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 45001-45420

1шт.

|$$10

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-55A0 AND F2320-57A0 TO F2320-59A0.

-1шт.

|1

113-15-55010

VALVE ASS'Y,SELECTOR AND INCHING

SN: 47617-UP

1шт.

|1

114-15-00530

VALVE ASS'Y,SELECTOR AND INCHING

SN: 45001-47616

1шт.

1

363-15-15410

BODY

SN: 45001-UP

1шт.

2

07043-70108

PLUG

SN: 48674-UP

1шт.

|2

07043-00108

PLUG

SN: 45001-48673

1шт.

3

07042-80108

PLUG

SN: 48674-UP

2шт.

|3

07042-20108

PLUG

SN: 45001-48673

2шт.

4

113-15-29110

SEAL,OIL (K3)

SN: 47617-UP

1шт.

4A

124-15-49110

SEAL (K3)

SN: 47617-UP

1шт.

|4A

113-15-29110

SEAL,OIL (K3)

SN: 45001-47616

1шт.

|4A

113-15-29110

SEAL,(FOR TWO LEVERS STEERING) (K3)

SN: 45001-UP

1шт.

5

363-15-15470

SPOOL

SN: 45001-UP

1шт.

6

113-15-55450

SPOOL

SN: 47617-UP

1шт.

|6

363-15-15450

SPOOL

SN: 45001-47616

1шт.

|6

363-15-15450

SPOOL,(FOR TWO LEVERS STEERING)

SN: 45001-UP

1шт.

7

09363-00850

YOKE

SN: 45001-UP

2шт.

8

01580-10806

NUT

SN: 45001-UP

2шт.

9

113-15-25481

PLUG

SN: 45001-UP

1шт.

10

07002-01823

O-RING (K3)

SN: 45001-UP

1шт.

11

113-15-25481

PLUG

SN: 45001-UP

1шт.

12

07002-01823

O-RING (K3)

SN: 45001-UP

1шт.

|13

124-15-55380

DETENT ASS'Y

SN: 47617-UP

2шт.

|13

103-15-15340

DETENT ASS'Y

SN: 45001-47616

2шт.

|13

103-15-15340

DETENT ASS'Y,(FOR TWO LEVERS STEERING)

SN: 45001-UP

2шт.

13

04260-00635

BALL

SN: 45001-UP

1шт.

14

124-15-55370

SPRING

SN: 47617-UP

1шт.

|14

103-15-15350

SPRING

SN: 45001-47616

1шт.

|14

103-15-15350

SPRING,(FOR TWO LEVERS STEERING)

SN: 45001-UP

1шт.

15

103-15-15330

RETAINER

SN: 45001-UP

1шт.

16

07002-01223

O-RING (K3)

SN: 45001-UP

2шт.

17

363-15-15510

SPOOL

SN: 45001-UP

1шт.

18

104-15-35170

STOPPER

SN: 45001-UP

1шт.

19

103-15-36160

SPRING

SN: 45001-UP

1шт.

20

363-15-15530

STOPPER

SN: 45001-UP

1шт.

21

103-15-36150

SPRING

SN: 45001-UP

1шт.

22

104-15-36490

SHIM¤ 0.2MM

SN: 45001-UP

4шт.

|22

104-15-36480

SHIM¤ 0.5MM

SN: 45001-UP

6шт.

23

363-15-15520

VALVE

SN: 45001-UP

1шт.

24

22W-75-18890

VALVE

SN: 45001-UP

1шт.

25

125-15-15290

SPRING

SN: 45001-UP

1шт.

26

22W-75-18880

SLEEVE

SN: 45001-UP

1шт.

27

124-15-45450

PLUG

SN: 45001-UP

1шт.

28

07002-03034

O-RING (K3)

SN: 45001-UP

1шт.

29

104-15-35230

COVER

SN: 45001-UP

1шт.

30

113-15-29110

SEAL,OIL (K3)

SN: 45001-UP

1шт.

31

07000-72021

O-RING (K3)

SN: 45001-UP

1шт.

32

104-15-36470

SHIM¤ 0.2MM

SN: 45001-UP

6шт.

|32

104-15-36460

SHIM¤ 0.5MM

SN: 45001-UP

4шт.

33

01010-80825

BOLT

SN: 45001-UP

2шт.

34

01643-30823

WASHER

SN: 45001-UP

2шт.

|35

103-15-25370

DETENT ASS'Y

SN: 45001-UP

1шт.

35

0

RETAINER

SN: 45001-UP

1шт.

36

0

SPRING

SN: 45001-UP

1шт.

37

0

BALL

SN: 45001-UP

1шт.

|38

363-15-15340

DETENT ASS'Y

SN: 45001-UP

1шт.

38

0

RETAINER

SN: 45001-UP

1шт.

39

0

SPRING

SN: 45001-UP

1шт.

40

0

BALL

SN: 45001-UP

1шт.

41

07002-01223

O-RING (K3)

SN: 45001-UP

1шт.

42

103-15-45920

GASKET (K3)

SN: 45001-UP

1шт.

43

01010-80850

BOLT

SN: 45001-UP

8шт.

44

01010-80875

BOLT

SN: 45001-UP

4шт.

45

01602-20825

WASHER,SPRING

SN: 45001-UP

12шт.

Выбрано товаров: 73
