Запчасти Komatsu D31EX-21 КАБИНА ROPS (ФИКСАТОР ОТКРЫТИЯ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

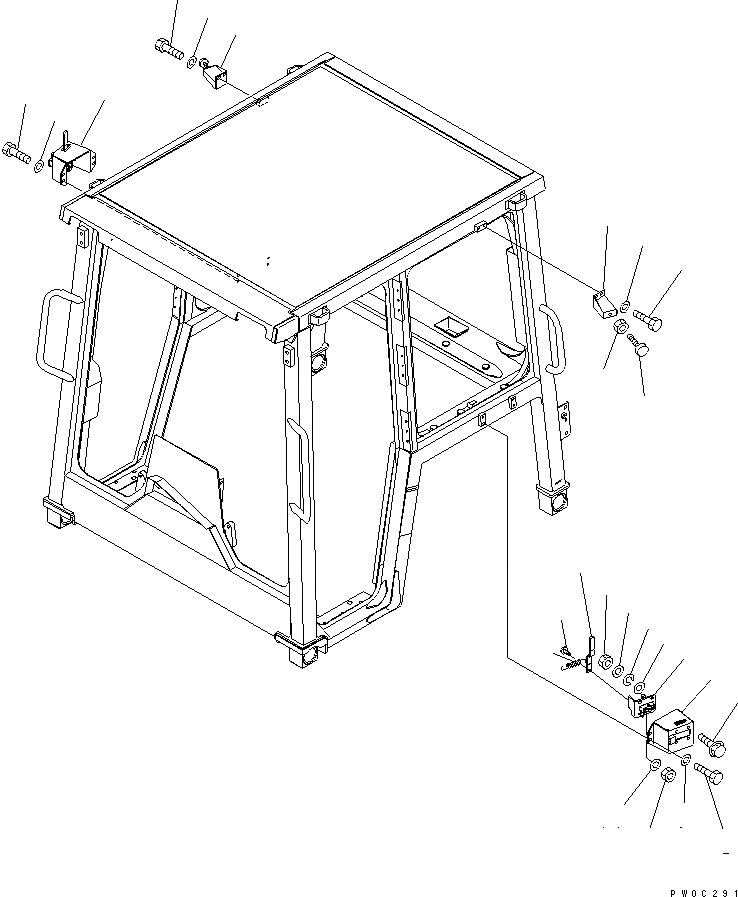

Схема запчастей Komatsu D31EX-21 - КАБИНА ROPS (ФИКСАТОР ОТКРЫТИЯ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18

Артикул

Название

Примечание

Количество

|$6

11Y-979-0014

ROPS CAB ASS'Y

SN: 50091-UP

1шт.

|$7

11Y-979-0013

ROPS CAB ASS'Y

SN: 50081-50090

1шт.

|$8

11Y-979-0012

ROPS CAB ASS'Y

SN: 50001-50080

1шт.

|$9

11Y-979-0023

ROPS CAB ASS'Y,EXCEPT JAPAN

SN: 50091-UP

1шт.

|$10

11Y-979-0022

ROPS CAB ASS'Y,EXCEPT JAPAN

SN: 50081-50090

1шт.

|$11

11Y-979-0021

ROPS CAB ASS'Y,EXCEPT JAPAN

SN: 50001-50080

1шт.

|$12

11Y-979-0033

ROPS CAB ASS'Y,EXCEPT JAPAN, RADIO LESS

SN: 50091-UP

1шт.

|$13

11Y-979-0032

ROPS CAB ASS'Y,EXCEPT JAPAN, RADIO LESS

SN: 50081-50090

1шт.

|$14

11Y-979-0031

ROPS CAB ASS'Y,EXCEPT JAPAN, RADIO LESS

SN: 50001-50080

1шт.

|$$10

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-09A0.

-1шт.

1

11Y-979-2611

BRACKET,L.H.

SN: 50001-UP

1шт.

1

11Y-979-2621

BRACKET,R.H.

SN: 50001-UP

1шт.

2

01010-D1020

BOLT

SN: 50001-UP

8шт.

3

01643-71032

WASHER

SN: 50001-UP

8шт.

4

11Y-979-2711

LOCK ASS'Y,L.H.

SN: 50001-UP

1шт.

4

11Y-979-2721

LOCK ASS'Y,R.H.

SN: 50001-UP

1шт.

5

01435-40825

BOLT

SN: 50001-UP

8шт.

6

01643-70823

WASHER

SN: 50001-UP

16шт.

7

01602-50825

WASHER

SN: 50001-UP

8шт.

8

01580-10806

NUT

SN: 50001-UP

8шт.

9

11Y-979-2730

LEVER

SN: 50001-UP

2шт.

10

20Y-54-13560

PIN

SN: 50001-UP

2шт.

11

01641-20812

WASHER

SN: 50001-UP

2шт.

12

01580-10605

NUT

SN: 50001-UP

2шт.

13

20Y-54-13550

SPRING

SN: 50001-UP

2шт.

14

11Y-979-2630

BRACKET,L.H.

SN: 50001-UP

1шт.

14

11Y-979-2640

BRACKET,R.H.

SN: 50001-UP

1шт.

15

01010-D1020

BOLT

SN: 50001-UP

4шт.

16

01643-71032

WASHER

SN: 50001-UP

4шт.

17

20T-54-75290

STOPPER

SN: 50001-UP

2шт.

18

20T-54-74550

NUT

SN: 50001-UP

2шт.

Выбрано товаров: 31
