D275AX-5E0 S/N 30001-30209 (ecot3)
/
СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
/

СИЛОВАЯ ПЕРЕДАЧА (КОНЦЕНТР. ТРУБЫ)(№-(9))

Запчасти Komatsu D275AX-5E0 СИЛОВАЯ ПЕРЕДАЧА (КОНЦЕНТР. ТРУБЫ)(№-(9)) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

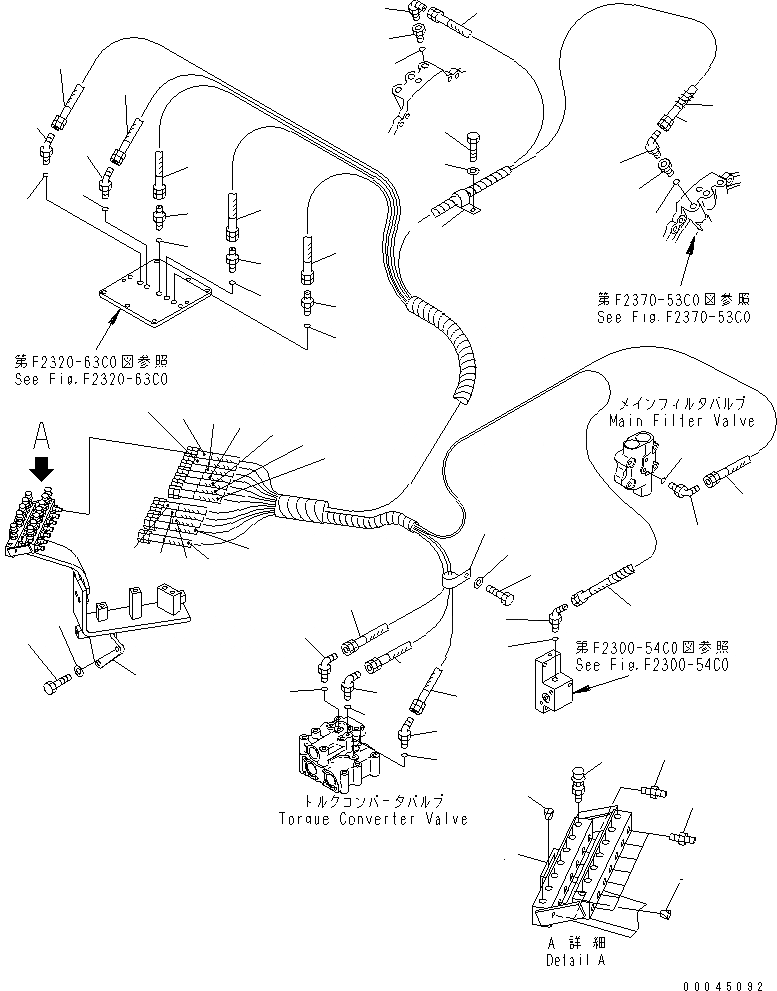

Схема запчастей Komatsu D275AX-5E0 - СИЛОВАЯ ПЕРЕДАЧА (КОНЦЕНТР. ТРУБЫ)(№-(9)) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
26
26
26
27
27
27
27
27
28
28
29
29
29
30
30
30
31
31
31
31
32
32
32
32

№

Артикул

Название

Примечание

Количество

|$1

17M-22-40100

POWER TRAIN ASS'Y

SN: 30001-@

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51C0 TO F2300-63C0

-1шт.

|$$3

SERIAL NO. IN ( ) INDICATES POWER LINE SERIAL NO.

-1шт.

1

17M-49-43151

BRACKET

SN: 30001-@

1шт.

2

01010-81245

BOLT

SN: 30001-@

2шт.

3

01643-31232

WASHER

SN: 30001-@

2шт.

4

195-49-36120

NIPPLE

SN: 30001-@

12шт.

5

203-62-21740

NIPPLE

SN: 30001-@

12шт.

6

07049-01012

PLUG

SN: 30001-@

4шт.

7

17M-22-28281

HOSE, 1850MM,YELLOW

SN: 30001-@

1шт.

8

17M-49-14260

HOSE, 1000MM,YELLOW-BLUE

SN: 30001-@

1шт.

9

17M-49-43551

HOSE, 1850MM,WHITE-RED

SN: 30001-@

1шт.

10

17M-49-41560

HOSE, 2750MM,WHITE-RED

SN: 30001-@

1шт.

11

195-49-36170

HOSE, 1100MM

SN: 30001-@

1шт.

12

195-49-36170

HOSE, 1100MM,YELLOW-RED

SN: 30001-@

1шт.

13

198-49-56130

HOSE, 1550MM,BLUE

SN: 30001-@

1шт.

14

198-49-56140

HOSE, 1250MM,RED

SN: 30001-@

1шт.

15

198-49-56150

HOSE, 1200MM,RED-BLUE

SN: 30001-@

1шт.

16

198-49-56150

HOSE, 1200MM,YELLOW-BLACK

SN: 30001-@

1шт.

17

198-49-56150

HOSE, 1200MM,WHITE-BLUE

SN: 30001-@

1шт.

18

198-49-56150

HOSE, 1200MM,WHITE-YELLOW

SN: 30001-@

1шт.

19

08017-31010

CONDUIT

SN: 30001-@

1шт.

20

04434-51612

CLIP

SN: 30001-@

1шт.

21

01010-81240

BOLT

SN: 30001-@

1шт.

22

01643-31232

WASHER

SN: 30001-@

2шт.

23

04434-53212

CLIP

SN: 30001-@

1шт.

24

01010-81225

BOLT

SN: 30001-@

1шт.

25

01643-31232

WASHER

SN: 30001-@

1шт.

26

124-62-61531

ELBOW

SN: 30001-(103090)

5шт.

27

07002-61023

O-RING

SN: 30001-(103090)

5шт.

28

198-22-61310

JOINT

SN: 30001-(103090)

2шт.

29

124-62-61910

NIPPLE

SN: 30001-@

3шт.

30

07002-61023

O-RING

SN: 30001-@

3шт.

31

17A-15-41370

ELBOW

SN: 30001-@

4шт.

32

07002-61023

O-RING

SN: 30001-@

4шт.

Выбрано товаров: 35
