Запчасти Komatsu D275AX-5-KO СИЛОВАЯ ПЕРЕДАЧА (/)¤ ГИДРОЛИНИЯ (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

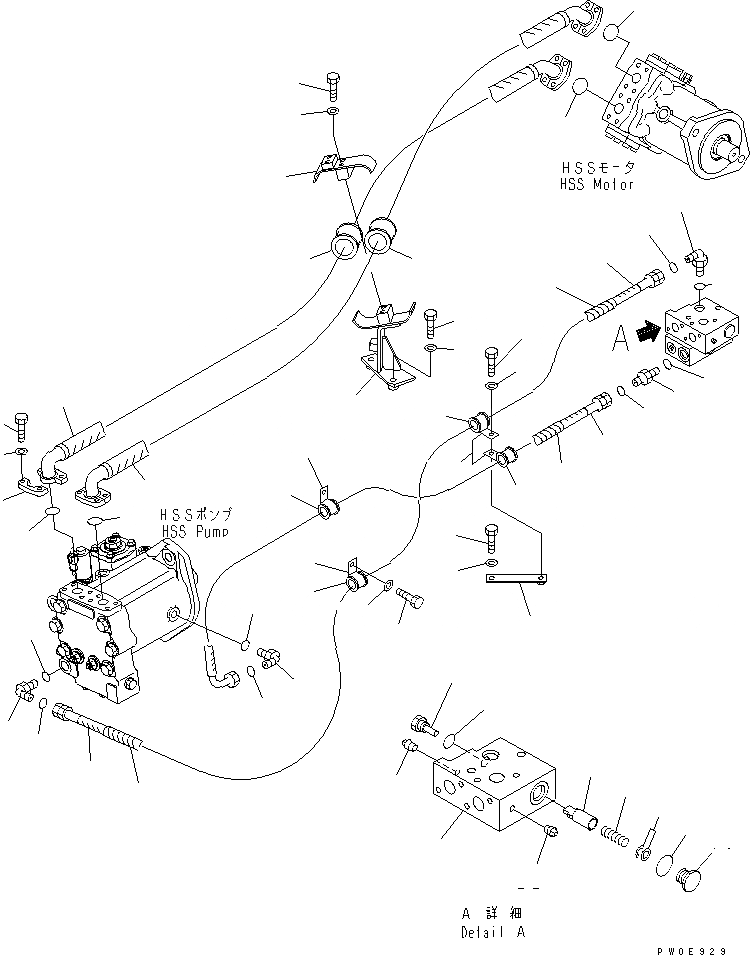

Схема запчастей Komatsu D275AX-5-KO - СИЛОВАЯ ПЕРЕДАЧА (/)¤ ГИДРОЛИНИЯ (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47

Артикул

Название

Примечание

Количество

|1

17M-22-40000

POWER TRAIN ASS'Y

SN: 20001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51A0 TO F2300-62A0.

-1шт.

|1

17M-22-40020

POWER LINE A.,(WITH HEATER)

SN: 20001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2300-51A1 TO F2300-63A1.

-1шт.

1

17M-49-42120

HOSE¤ 1900MM

SN: 20001-UP

1шт.

2

17M-49-42110

HOSE¤ 2750MM

SN: 20001-UP

1шт.

3

21T-09-11480

O-RING

SN: 20001-UP

4шт.

4

07371-51260

FLANGE

SN: 20001-UP

8шт.

5

01010-81245

BOLT

SN: 20001-UP

16шт.

6

01643-31232

WASHER

SN: 20001-UP

16шт.

7

17M-49-42131

BRACKET

SN: 20001-UP

1шт.

8

01010-81260

BOLT

SN: 20001-UP

2шт.

9

01643-31232

WASHER

SN: 20001-UP

2шт.

10

17M-49-42320

CLAMP

SN: 20001-UP

1шт.

11

07095-01449

CUSHION

SN: 20001-UP

2шт.

12

01010-81255

BOLT

SN: 20001-UP

2шт.

13

01643-31232

WASHER

SN: 20001-UP

2шт.

|14

17M-49-45100

VALVE ASS'Y

SN: 20001-UP

1шт.

14

17A-49-15831

SPRING

SN: 20001-UP

1шт.

15

17M-49-45110

BODY

SN: 20001-UP

1шт.

16

17A-49-15261

VALVE

SN: 20001-UP

1шт.

17

104-15-25460

PLUG

SN: 20001-UP

1шт.

18

175-15-56470

SHIM¤ 0.50MM

SN: 20001-UP

2шт.

19

232-15-14280

PLUG

SN: 20001-UP

1шт.

20

07002-31623

O-RING

SN: 20001-UP

1шт.

21

07002-32434

O-RING

SN: 20001-UP

1шт.

22

07042-30108

PLUG

SN: 20001-UP

1шт.

23

17M-49-42141

HOSE

SN: 20001-UP

1шт.

24

08210-01805

SPIRAL TUBE

SN: 20001-UP

1шт.

25

08210-01804

SPIRAL TUBE

SN: 20001-UP

1шт.

26

02782-10628

ELBOW

SN: 20001-UP

2шт.

27

02896-11018

O-RING

SN: 20001-UP

2шт.

28

07002-12434

O-RING

SN: 20001-UP

2шт.

29

04434-53412

CLIP

SN: 20001-UP

2шт.

30

07095-20627

CUSHION

SN: 20005-UP

2шт.

|30

07095-20625

CUSHION

SN: 20001-20004

2шт.

31

01010-81225

BOLT

SN: 20001-UP

2шт.

32

01643-31232

WASHER

SN: 20001-UP

2шт.

33

207-977-5120

BRACKET

SN: 20001-UP

1шт.

34

01010-81240

BOLT

SN: 20001-UP

1шт.

35

01643-31232

WASHER

SN: 20001-UP

1шт.

36

17M-49-42161

HOSE

SN: 20001-UP

1шт.

37

08210-01803

SPIRAL TUBE

SN: 20001-UP

1шт.

38

02782-10628

ELBOW

SN: 20001-UP

1шт.

39

02896-11018

O-RING

SN: 20001-UP

1шт.

40

07002-12434

O-RING

SN: 20001-UP

1шт.

41

02781-00628

UNION

SN: 20001-UP

1шт.

42

02896-11018

O-RING

SN: 20001-UP

1шт.

43

07002-12434

O-RING

SN: 20001-UP

1шт.

44

04434-53412

CLIP

SN: 20001-UP

2шт.

45

07095-20627

CUSHION

SN: 20005-UP

2шт.

|45

07095-20625

CUSHION

SN: 20001-20004

2шт.

46

01010-81225

BOLT

SN: 20001-UP

1шт.

47

01643-31232

WASHER

SN: 20001-UP

1шт.

Выбрано товаров: 54
