Запчасти Komatsu D275A-2 ГИДРОТРАНСФОРМАТОР КЛАПАН (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

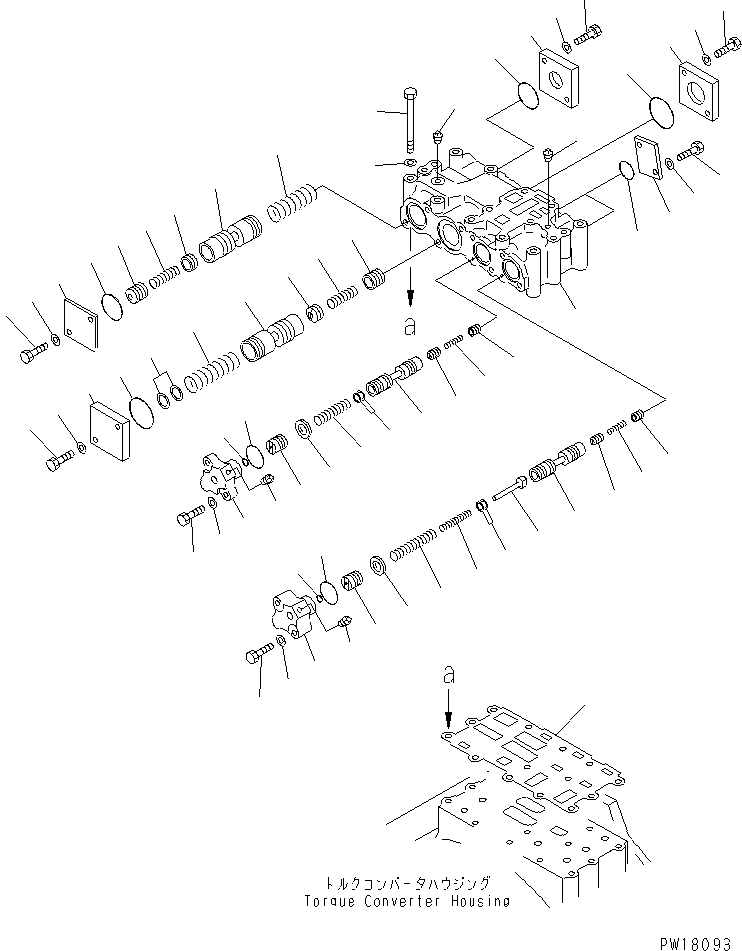

Схема запчастей Komatsu D275A-2 - ГИДРОТРАНСФОРМАТОР КЛАПАН (/) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
41
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

|$1

17M-13-00010

TORQUE CONVERTER A.

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2310-51A0 TO F2310-57A0.

-1шт.

|$3

17M-13-00020

VALVE ASS'Y

SN: 10001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2310-56A0 AND F2310-57A0.

-1шт.

1

0

BODY

SN: 10001-UP

1шт.

2

07042-20108

PLUG

SN: 10001-(1337)

2шт.

3

711-66-16620

SPOOL

SN: 10001-UP

1шт.

4

17M-13-26620

SPOOL

SN: 10001-UP

1шт.

5

427-15-15490

VALVE

SN: 10001-UP

2шт.

6

427-15-16130

SPRING

SN: 10001-UP

2шт.

7

427-15-15480

VALVE

SN: 10001-UP

2шт.

8

711-66-16650

SPRING

SN: 10001-UP

1шт.

9

711-66-16640

SPRING

SN: 10001-UP

1шт.

10

711-44-16340

PLATE

SN: 10001-UP

1шт.

11

17M-13-26670

COVER

SN: 10001-UP

1шт.

12

711-66-16670

PLATE

SN: 10001-UP

1шт.

13

711-66-16660

PLATE

SN: 10001-UP

1шт.

14

07000-73045

O-RING (K1)

SN: 10001-UP

2шт.

15

07000-72055

O-RING (K1)

SN: 10001-UP

2шт.

16

01010-81035

BOLT

SN: 10001-UP

4шт.

17

01010-81035

BOLT

SN: 10001-UP

4шт.

18

01643-31032

WASHER

SN: 10001-UP

8шт.

19

711-66-16822

SPOOL

SN: 10001-UP

2шт.

20

195-15-15130

VALVE

SN: 10001-UP

2шт.

21

17M-13-26890

SPRING

SN: 10001-UP

2шт.

22

175-15-15550

VALVE

SN: 10001-UP

2шт.

23

17M-13-26840

SHAFT

SN: 10001-UP

1шт.

24

711-66-16841

SPRING

SN: 10001-UP

1шт.

25

17M-13-26870

SPRING

SN: 10001-UP

1шт.

26

17M-13-26880

SPRING

SN: 10001-UP

1шт.

27

711-66-16870

RING

SN: 10001-UP

2шт.

28

711-67-16830

PISTON

SN: 10001-UP

1шт.

29

17M-13-26830

PISTON

SN: 10001-UP

1шт.

|$34

711-66-00340

COVER ASS'Y

SN: 10001-UP

1шт.

30

0

COVER

SN: 10001-UP

1шт.

31

07042-80108

PLUG

SN: (1338)-UP

1шт.

31

07042-20108

PLUG

SN: 10001-(1337)

1шт.

|$38

17M-13-00030

COVER ASS'Y

SN: 10001-UP

1шт.

32

17M-13-26860

COVER

SN: 10001-UP

1шт.

33

07042-80108

PLUG

SN: (1338)-UP

1шт.

33

07042-20108

PLUG

SN: 10001-(1337)

1шт.

34

711-48-16150

PLATE

SN: 10001-UP

2шт.

35

07000-63038

O-RING (K1)

SN: 10001-UP

2шт.

36

07000-62010

O-RING (K1)

SN: 10001-UP

2шт.

37

07000-73030

O-RING (K1)

SN: 10001-UP

2шт.

38

01010-51035

BOLT

SN: 10001-UP

2шт.

39

01010-81050

BOLT

SN: 10001-UP

2шт.

40

01010-81025

BOLT

SN: 10001-UP

4шт.

41

01643-31032

WASHER

SN: 10001-UP

8шт.

42

425-15-14240

SHIM, 0.5MM

SN: 10001-UP

5шт.

43

17M-13-26820

SHIM, 0.5MM

SN: 10001-UP

9шт.

44

195-15-15910

SHIM, 0.5MM

SN: 10001-UP

2шт.

45

711-66-16910

GASKET (K1)

SN: 10001-UP

1шт.

46

01011-81010

BOLT

SN: 10001-UP

8шт.

47

01643-31032

WASHER

SN: 10001-UP

8шт.

Выбрано товаров: 55
